Данные о строке UDP и обработка сообщения
В этом примере показано, как передать текстовые данные при помощи протокола связи UDP и показывает, как хранить входящие сообщения в очереди FIFO.

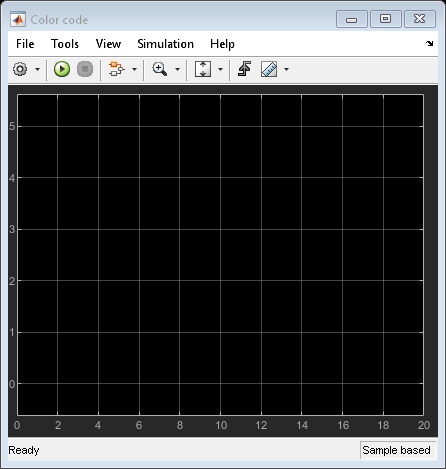

Модель получает случайным образом распределенные текстовые сообщения, содержащие текстовое цветное описание при помощи блока Stream Input. Модель преобразует текстовое цветное описание в соответствующий числовой цветовой код. Очередь FIFO хранит цветовые коды. Модель последовательно отображает полученные цвета на уровне частоты дискретизации, которая заметна к человеческому глазу.
Message generator подсистема симулирует удаленное устройство путем случайной отправки сообщений цветного текста в модель. Эти сообщения обеспечивают входные данные для примера.
Запустите модель в связанном режиме IO
Чтобы переключиться на режим Connected IO в случае необходимости, на вкладке Desktop Real-Time, выбирают Mode> Connected IO.
Чтобы запустить выполнение в реальном времени, нажмите Run в режиме реального времени.
Запустите модель в запущенном в привилегированном режиме
Чтобы переключиться, чтобы Запуститься в Привилегированном режиме в случае необходимости, на вкладке Desktop Real-Time, выбирают Mode> Run in Kernel.
Чтобы запустить выполнение в реальном времени, нажмите Run в режиме реального времени.
Сборки модели, подключения к Simulink в Запущенном в Привилегированном режиме, и запускаются.
Откройте модель
Эти команды открывают модель и подавляют предупреждение о плате, не установленной.
w = warning('off', 'sldrt:blkgui:boardnotonlist'); open_system(fullfile(matlabroot,'toolbox','sldrt','sldrtexamples','sldrtex_stringmessage')); warning(w);
Закройте открытые осциллографы
close_system(find_system(gcs ,'BlockType', 'Scope'));
Очистите модель
clear close all bdclose all
