Примените шаблон модели Simulink Real-Time, чтобы создать приложение реального времени
В этом примере показано, как использовать шаблон Simulink Real-Time, чтобы создать модель Simulink. Запуск с шаблона модели предоставляет новую модель, которой настраивали параметры конфигурации для создания приложения реального времени.
Чтобы видеть команды Simulink Real-Time для каждой операции в этом примере, просмотрите пример кода.
Создайте модель Simulink из шаблона
Чтобы создать модель Simulink из начальной страницы Simulink, в командном окне MATLAB, введите:
simulink
Выберите шаблон Simulink Real-Time из начальной страницы и создайте exampleSlrealtimeApp модель. Или в Командном окне используйте Simulink.createFromTemplate команда. См. код для этого скрипта для полного синтаксиса.
Блоки, связи и регистрация данных в модели

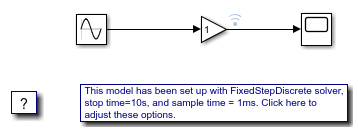

Шаблон модели Simulink Real-Time содержит блок Gain, который соединяет Генератор Сигнала с блоком Scope. Блок Gain выход отмечен для логгирования с Инспектором данных моделирования (SDI).
Симулируйте приложение реального времени и просмотрите записанные данные
Создайте приложение реального времени, запустите его на целевом компьютере и просмотрите записанные данные:
1. Убедитесь, что компьютер разработчика имеет связь с целевым компьютером.
2. Создайте модель и загрузите приложение реального времени на целевой компьютер. На вкладке Real-Time нажмите Run on Target. Или, используйте slbuild команда и load команда.
3. Запустите приложение реального времени и данные логов при помощи Запуска на Целевой кнопке.
4. Откройте Инспектора Данных моделирования путем двойного клика по Инспектору Данных моделирования значок на выходном сигнале блока Gain или при помощи Simulink.sdi.view команда.
