Bit Packing

Создайте системы координат данных

расширьте все на странице
  • Библиотека:

  • Simulink Real-Time / Утилиты

  • Bit Packing block

Описание

Блок Bit Packing создает системы координат данных. Его выходной порт обычно соединяется с входным портом блока Send или блока Digital Output. Блок имеет один выходной порт. Этот порт может быть вектором из произвольного размера. Это представляет сущность системы координат данных, созданную сигналами, вводящими блок в его входных портах. Количество входных портов зависит от установки в диалоговом окне блока.

Параметры

развернуть все

Задайте комбинации двоичных разрядов. Типом данных, вводимым в управление, должен быть MATLAB® вектор массива ячеек. Число элементов в массиве ячеек задает количество входных портов, показанных этим экземпляром блока. Элементы массива ячеек должны быть массивом типа double и задать положение каждого бита входящего значения (данные ввели входной порт) в исходящем двойном значении (система координат данных). С точки зрения типа данных (входные порты) блок ведет себя как Simulink® Блок Sink. Типы данных входных портов наследованы от ведущих блоков.

Программируемое использование

Параметры блоков: BitPatterns

Из списка выберите (упакованный) тип данных выходного порта.

Программируемое использование

Параметры блоков: PackDataType

Задайте размерности (упакованный) выходной порт. Введите это значение как вектор. Задайте размер порта при помощи формата, совместимого с size MATLAB команда.

Программируемое использование

Параметры блоков: PackDataSize

Примеры модели

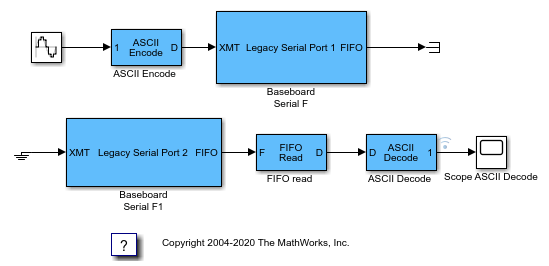

Simple ASCII Encoding/Decoding Loopback Test (With Baseboard Blocks)

Простой ASCII, Кодирующий/Декодирующий Петлевой Тест (С Блоками Основной платы)

Модель показывает, как одно число с плавающей точкой может быть преобразовано в ASCII и передано по последовательной ссылке.

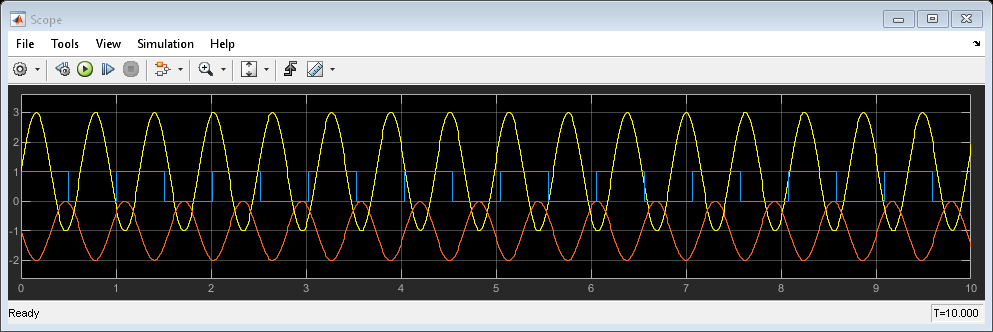

ASCII Encoding/Decoding Loopback Test

ASCII, Кодирующий/Декодирующий Петлевой Тест

Как отправить данные о ASCII по последовательной ссылке.

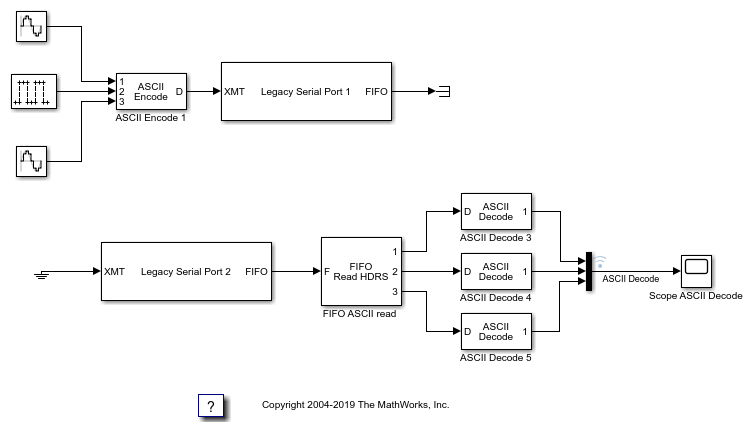

ASCII Encoding/Decoding Loopback Test (With Baseboard Blocks)

ASCII, Кодирующий/Декодирующий Петлевой Тест (С Блоками Основной платы)

Модель показывает, как отправить данные о ASCII по последовательной ссылке.

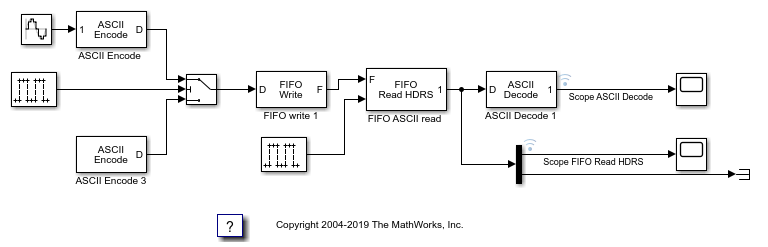

ASCII Encoding/Decoding Resync Loopback Test

ASCII, Кодирующий/Декодирующий Пересинхронизирующий Петлевой Тест

Модель показывает способность блока FIFO Read HDRS ресинхронизировать, будучи неоднократно отключенным, и это - способность разрешить ошибки такой как тогда, когда сообщение только частично завершено в то время, когда чтение предпринято.

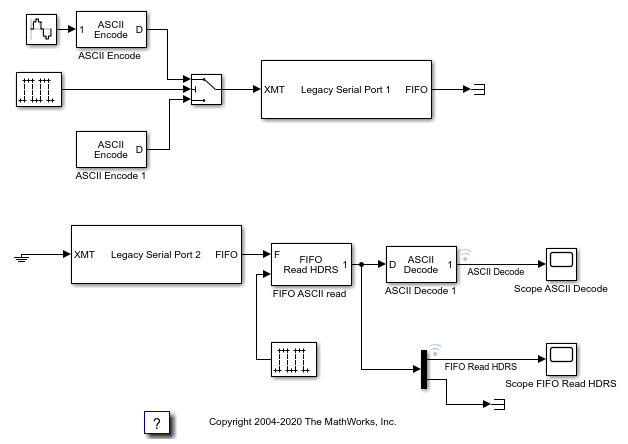

ASCII Encoding/Decoding Resync Loopback Test (With Baseboard Blocks)

ASCII, Кодирующий/Декодирующий Пересинхронизирующий Петлевой Тест (С Блоками Основной платы)

Способность блока FIFO Read HDRS ресинхронизировать, будучи неоднократно отключенным, а также способность разрешить ошибки такой как тогда, когда сообщение только частично завершено в то время чтение, предпринята.

Binary Encoding/Decoding Loopback Test

Двоичный файл, Кодирующий/Декодирующий Петлевой Тест

Как отправить Двоичные данные по последовательной ссылке.

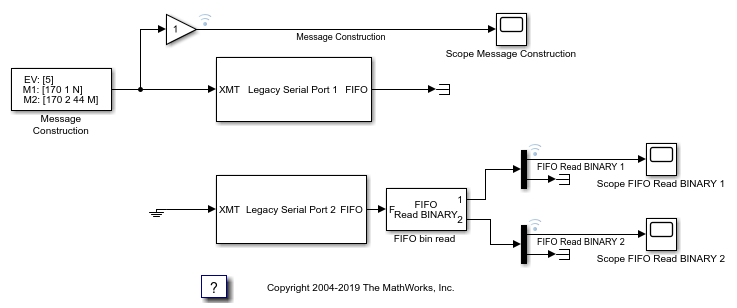

Binary Encoding/Decoding Loopback Test (With Baseboard Blocks)

Двоичный файл, Кодирующий/Декодирующий Петлевой Тест (С Блоками Основной платы)

Как отправить Двоичные данные по последовательной ссылке.

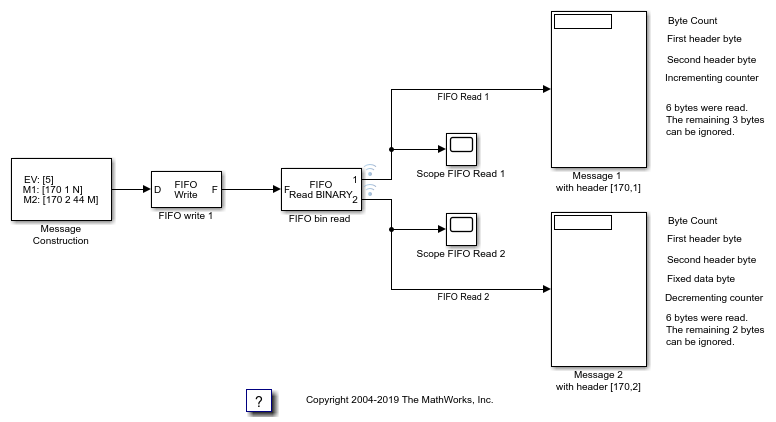

Binary Encoding/Decoding Resync Loopback Test

Двоичный файл, Кодирующий/Декодирующий Пересинхронизирующий Петлевой Тест

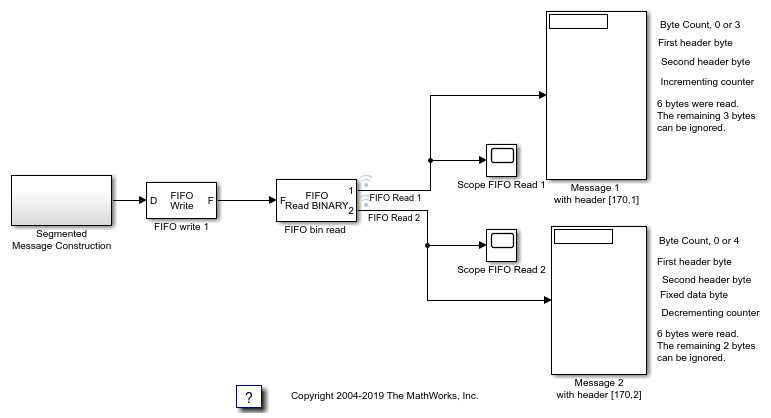

Способность блока FIFO Read BINARY обработать сообщения, которые прерваны и только частично завершенные.

Binary Encoding/Decoding Resync Loopback Test (With Baseboard Blocks)

Двоичный файл, Кодирующий/Декодирующий Пересинхронизирующий Петлевой Тест (С Блоками Основной платы)

Способность блока FIFO Read BINARY обработать сообщения, которые прерваны и только частично завершенные.
