Проверьте результат симуляции по базовому набору данных, созданному из модели.
Этот пример показывает вам, как создать базовые тесты для модели. Пример использует модель sltestBaselineBasicExample сгенерировать базовый набор данных ожидаемых результатов путем симуляции модели. Базовый тест проверяет, что результаты симуляции производят тот же выход как базовый набор данных, который определяет критерии передачи/сбоя теста.

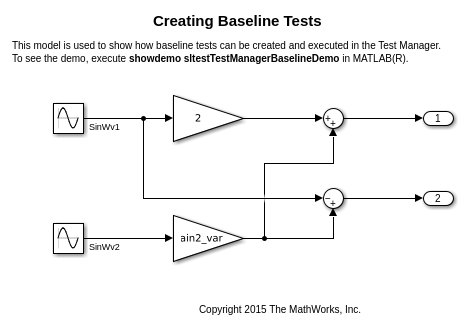

1. Откройте модель.
mdl = 'sltestBaselineBasicExample';
open_system(mdl);
2. Из модели, во вкладке Apps, нажимают Simulink Test от Model Verification, Валидации и Экспериментального участка. Затем нажмите Test Manager во вкладке Tests.
3. Создайте новый тестовый файл с помощью менеджера по Тесту панель инструментов.
4. Назовите тестовый файл и сохраните его в перезаписываемой папке.

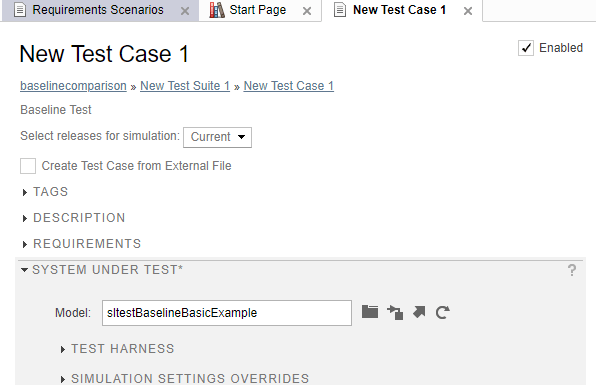

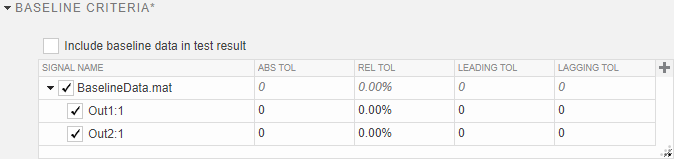

1. Под Системой Под Тестом, для Модели, вводят sltestBaselineBasicExample. Получите базовую линию для теста путем расширения раздела Baseline Criteria и нажатия на Capture. Сохраните файл BaselineData в перезаписываемой папке.
Запуски теста и базовые данные получены для корневых выходных портов.
2. Нажмите Run от панели инструментов, чтобы выполнить тест.

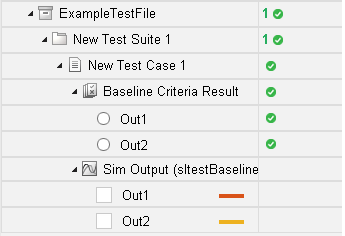

1. После того, как тест завершается, расширьте все строки в панели Результатов и Артефактов. Тест передает, потому что результаты симуляции совпадают с базовыми результатами.
2. Установите переключатель для Out2 под Базовым Результатом Критериев визуализировать сравнение данных.
close_system(mdl, 0);
clear mdl;
