Внутренние и внешние тестовые обвязки

Можно сохранить тестовые обвязки внутренне как часть файла модели SLX, или внешне в отдельных файлах SLX. Модель хранит все тестовые обвязки или внутренне или внешне; не возможно использовать оба типа устройства хранения данных обвязки в одной модели. Вы выбираете внутреннее или внешнее устройство хранения данных тестовой обвязки, когда вы создаете первую тестовую обвязку. Если ваша модель уже имеет тестовые обвязки, можно преобразовать между типами хранения обвязки.

Если вы храните свою модель в системе управления конфигурацией, рассматриваете использование внешних тестовых обвязок. Внешние тестовые обвязки позволяют вам создать или изменить обвязку, не изменяя файл модели. Если вы планируете совместно использовать свою модель часто, рассмотрите использование внутренних тестовых обвязок, чтобы упростить управление файлами. Создание или изменение внутренней тестовой обвязки изменяют ваш файл модели SLX. И внутренние и внешние тестовые обвязки предлагают ту же синхронизацию, продвигают, восстанавливают, и функциональность интерфейса значка.

Смотрите создают тестовые обвязки и выбирают свойства.

Управляйте внешними тестовыми обвязками

Обвязки, сохраненные внешне, используют отдельный файл SLX для каждой обвязки и <modelName>_harnessInfo.xml файл, который содержит метаданные, соединяющие модель и обвязки. Изменение тестовых обвязок может изменить harnessInfo.xml файл. Метаданные и модель соединяются с помощью уникального идентификатора для модели. XML-файл метаданных тестовой обвязки создается и хранится по умолчанию в той же папке как модель. Можно переместить XML-файл метаданных в другую папку на пути MATLAB при желании. Ссылка между моделью и ее обвязками сохраняется пока файл метаданных обвязки, модель, и обвязки - все на пути MATLAB.

Следуйте этим инструкциям для внешних тестовых обвязок:

Преобразуйте между внутренними и внешними тестовыми обвязками

Можно измениться, как модель хранит тестовые обвязки в различных фазах жизненного цикла модели. Например:

Изменить устройство хранения данных тестовой обвязки во внешний (или внутренний):

Предварительный просмотр и открытые тестовые обвязки

Когда компонент модели имеет тестовую обвязку, значок появляется в нижнем правом углу блока. Чтобы просмотреть тестовые обвязки, кликните по значку. Чтобы открыть тестовую обвязку, кликните по мозаике.

Чтобы просмотреть тестовые обвязки для схемы блока модели, кликните по значку отступления в холсте модели. Чтобы открыть тестовую обвязку, кликните по мозаике.

Найдите тесты связанными с тестовой обвязкой

Чтобы перечислить открытые тесты, которые относятся к тестовой обвязке, кликните по значку в холсте тестовой обвязки. Можно кликнуть по имени теста и перейти к тесту в менеджере по Тесту.

Экспортируйте тестовые обвязки в автономные модели

Можно экспортировать тестовые обвязки в автономные модели, который полезен для архивации тестовых обвязок или совместного использования проекта тестовой обвязки, не совместно используя модель.

Смотрите sltest.harness.export.

Клонируйте и экспортируйте тестовую обвязку в отдельную модель

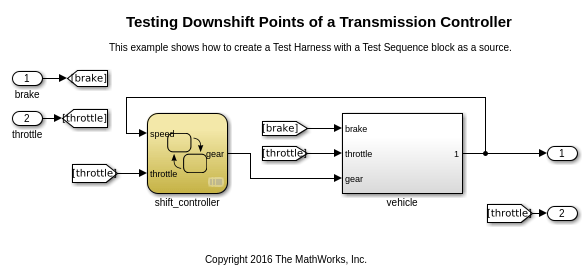

Этот пример демонстрирует клонирование существующей тестовой обвязки и экспорт клонированной обвязки к отдельной модели. Это может быть полезно, если вы хотите создать копию тестовой обвязки как отдельная модель, но оставить тестовую обвязку сопоставленной с компонентом модели.

model = 'sltestTestSequenceExample';
open_system(model)

properties = sltest.harness.find([model '/shift_controller'])

properties =

  struct with fields:

                    model: 'sltestTestSequenceExample'
                     name: 'controller_harness'
              description: ''
                     type: 'Testing'
              ownerHandle: 10.0007
            ownerFullPath: 'sltestTestSequenceExample/shift_controller'
                ownerType: 'Simulink.SubSystem'
                   isOpen: 0
              canBeOpened: 1
         verificationMode: 0
           saveExternally: 0
            rebuildOnOpen: 0
         rebuildModelData: 0
      postRebuildCallback: ''
                graphical: 0
                  origSrc: 'Test Sequence'
                 origSink: 'Test Assessment'
      synchronizationMode: 0
      existingBuildFolder: ''
    functionInterfaceName: ''

sltest.harness.clone(properties.ownerFullPath,properties.name,'ControllerHarness2')

save_system(model)

sltest.harness.export([model '/shift_controller'],'ControllerHarness2',...
    'Name','ControllerTestModel')

clear('model')
clear('properties')
close_system('sltestTestSequenceExample',0)

Удалите тестовые обвязки программно

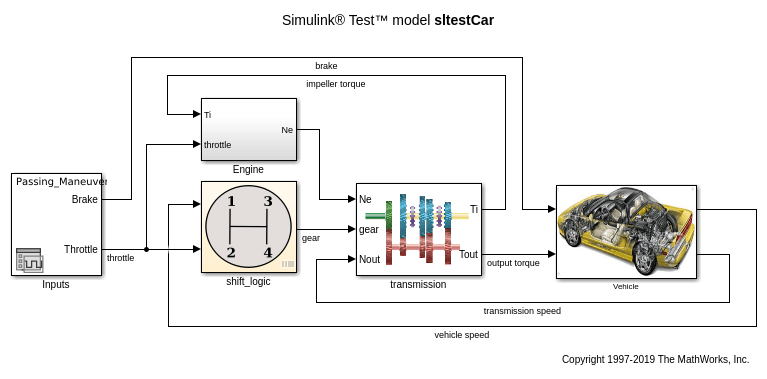

В этом примере показано, как удалить тестовые обвязки программно. Удаление использования программируемого интерфейса может быть полезным, когда ваша модель имеет несколько тестовых обвязок на различных уровнях иерархии. Этот пример демонстрирует, как создать четыре тестовых обвязки и затем, удалить их.

open_system('sltestCar');

sltest.harness.create('sltestCar/transmission');
sltest.harness.create('sltestCar/transmission');
sltest.harness.create('sltestCar/transmission/transmission ratio');
sltest.harness.create('sltestCar/transmission/transmission ratio');

test_harness_list = sltest.harness.find('sltestCar')

test_harness_list =

  1x5 struct array with fields:

    model
    name
    description
    type
    ownerHandle
    ownerFullPath
    ownerType
    isOpen
    canBeOpened
    verificationMode
    saveExternally
    rebuildOnOpen
    rebuildModelData
    postRebuildCallback
    graphical
    origSrc
    origSink
    synchronizationMode
    existingBuildFolder
    functionInterfaceName

for k = 1:length(test_harness_list)
     sltest.harness.delete(test_harness_list(k).ownerFullPath,...
     test_harness_list(k).name)
end

close_system('sltestCar',0);

Переместите и клонируйте тестовые обвязки

Simulink Test™ дает вам способность переместить или клонировать тестовые обвязки от исходного владельца целевому владельцу, не имея необходимость компилировать модель. Можно переместиться или клонироваться:

Чтобы переместить или клонировать обвязки, щелкните правой кнопкой по холсту Simulink и выберите Test Harness> Manage Test Harnesses. Диалоговое окно Manage Test Harness открывает и перечисляет тестовые обвязки, сопоставленные с подсистемой или блоком, заданным в Filter by harness owner. Нажмите Actions, чтобы получить доступ к опциям Перемещения и Клона.

Выберите целевой путь и назовите вашу тестовую обвязку.
