Оцените модель при помощи When Разложение
В этом примере показано, как использовать When разложение в блоке Test Sequence, чтобы создать оценки в тестовой обвязке.
Эта модель реализует простое средство отслеживания сигнала, которое действует в трех режимах: 0 (Прочь), 1 (Медленный), и 2 (Быстрый).
Чтобы наблюдать выходной сигнал и ошибку средства отслеживания сигнала, симулируйте модель.
Откройте тестовую обвязку
Подсистема SimpleTracker имеет тестовую обвязку, которая содержит блок Test Assessment.
Блок Test Assessment оценивает поведение подсистемы SimpleTracker при помощи When тестовая последовательность разложения.

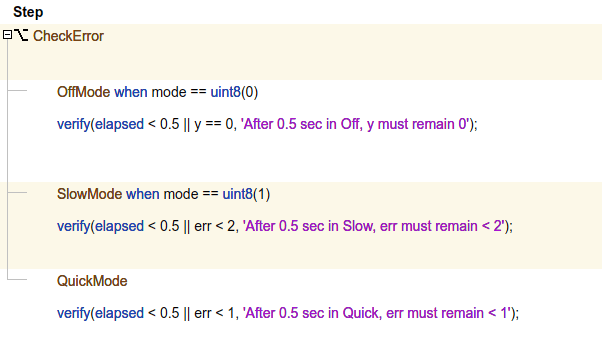

Тестовая последовательность решает, что соответствующие проверяют () операторы, чтобы запуститься на основе значения mode. CheckError шаг имеет When разложение с тремя подшагами:
OffModeактивно когда значениеmode0off.SlowModeактивно когда значениеmode1(Медленный).QuickModeактивно для всех других значенийmode.
Запустите оценки модели

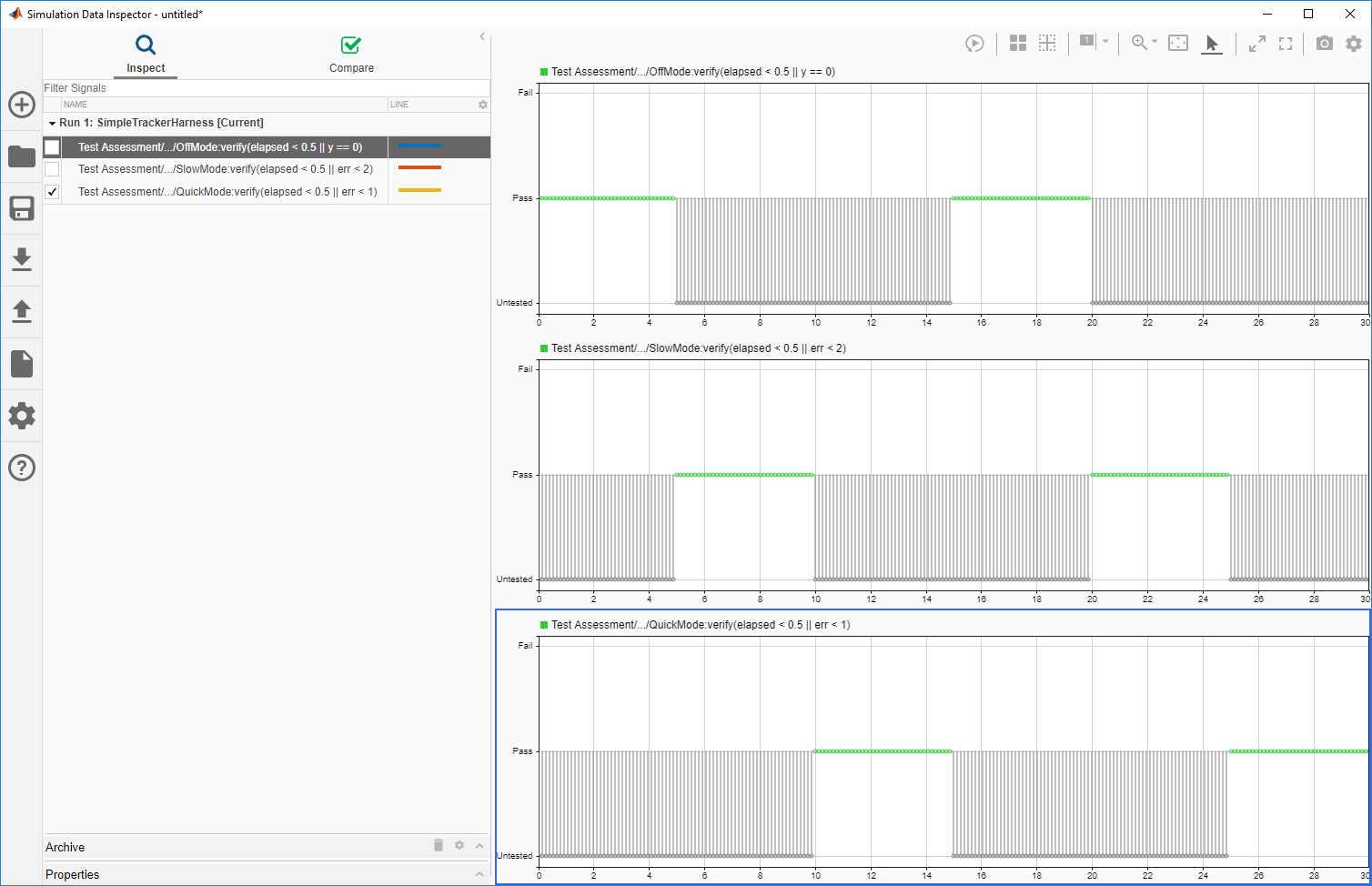

Чтобы запустить оценки, симулируйте тестовую обвязку. Откройте Инспектора Данных моделирования, чтобы смотреть результат оценок.
Закройте тестовую обвязку и основную модель.
Смотрите также
Test Assessment | Test Sequence
