Task Execution Report
Отобразите сводные данные эффективности выполнения задачи и базовых метрик использования после симуляции модели или выполнения на процессоре
Описание
Инструмент Task Execution Report отображает сводные данные выполнения задачи и базового использования процессора. Можно использовать отчет после симуляции модели или после выполнения на аппаратном процессоре.
Этот инструмент отображает эти значения:
Общее выполнение на задачу.
Минимум, среднее значение, максимум и стандартное отклонение (SD) времен выполнения на задачу.
Минимум, среднее значение, и максимальные оборотные времена на задачу.
Общее количество и процент пропущенных экземпляров задачи.
Общее количество и процент превышенных экземпляров задачи.
Распределение задачи на ядро процессора.
В этом инструменте можно открыть подокно SoC Blockset Overrun Inspector, которое имеет эти функции:
Экземпляр времени, когда задача должна была запуститься.
Индикация, если задача переполнилась, привела к отбрасыванию задачи.
Отфильтруйте переключатель к задачам Show only dropped для более сфокусированного анализа.
Используя инспектора переполнения окно, можно также анализировать, каждый превысил экземпляр задачи путем исследования подробной синхронизации выполнения и базовых графиков использования около превышения (обозначенный dasher вертикальной линией). Можно использовать переключатель фильтра, чтобы Показать только пропущенные задачи для более сфокусированного анализа.
Откройте отчет выполнения задачи
Simulink® Панель инструментов: На вкладке System on Chip нажмите Execution Report.
Примеры
Отчет выполнения задачи для модели SoC
Просмотрите данные о выполнении для модели SoC Blockset с помощью инструмента Task Execution Report. task_execution_report_top_model модель содержит три управляемых таймером задачи, которые выполняют более чем два ядра процессора. Запустите модель.
load_system('task_execution_report_top_model.slx'); sim('task_execution_report_top_model');

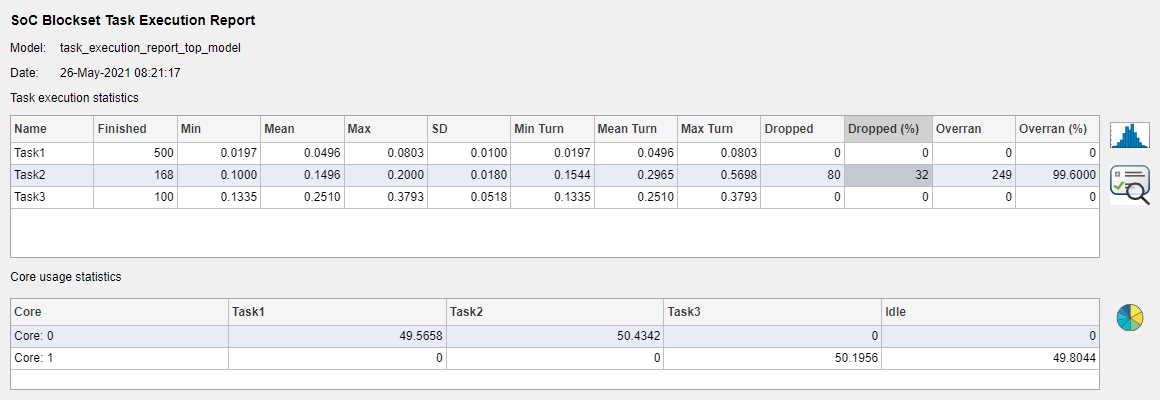

Откройте инструмент Task Execution Report путем нажатия на Execution Report на вкладке System on Chip. Инструмент показывает, что сводные данные данных, включая время выполнения, срок выполнения работы, пропустили задачи и превышенную задачу, для каждой задачи. Инструмент также показывает статистику использования для каждого ядра процессора. Этот рисунок показывает снимок состояния инструмента.

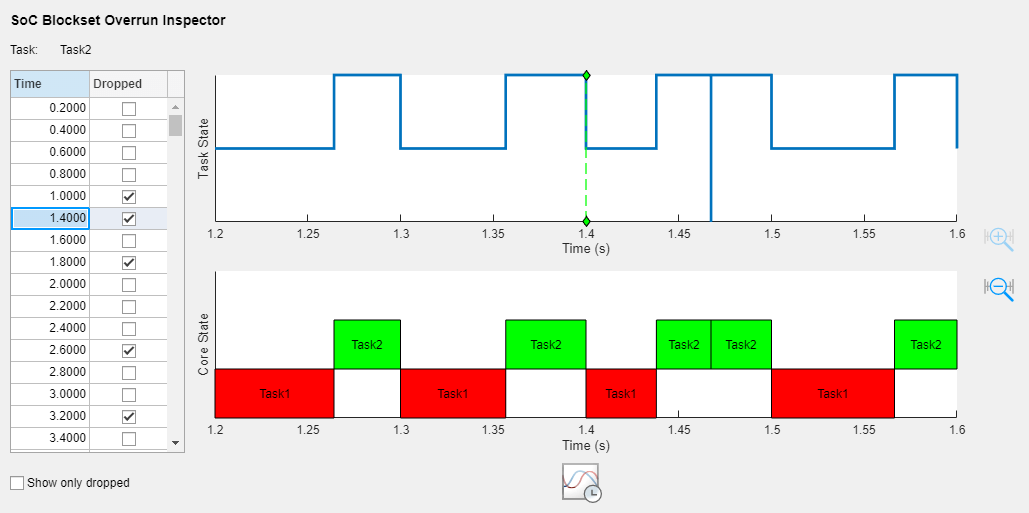

В этом случае инструмент показывает, что Task1 и Task2 конкурируют за ресурсы на Core 0. Задача 2, более низкая приоритетная задача, получает пропущенные 32% времени с превышенными 99,6%. Исследуйте переполнения путем нажатия на Analysis значка Переполнений Задачи, чтобы открыть инструмент Overrun Inspector. Этот рисунок показывает окно Overrun Inspector.
Просмотрите гистограмму выполнения задачи в течение аппаратного выполнения или симуляции. Чтобы просмотреть гистограмму, выберите задачу и нажмите значок Histogram of Task Execution Times. Этот рисунок показывает время выполнения Задачи 1.

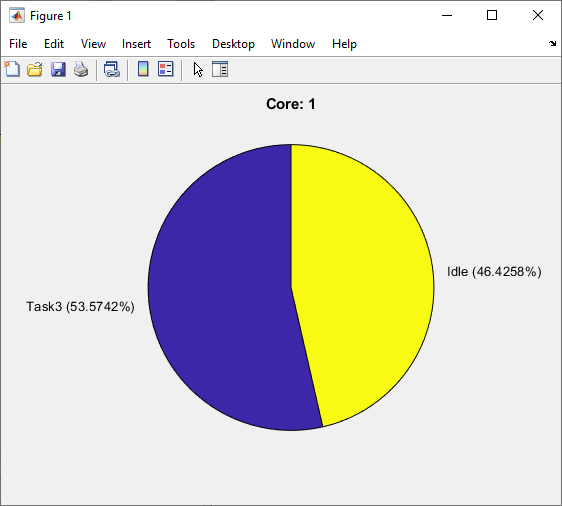

Просмотрите круговую диаграмму базового использования в течение симуляции или аппаратного выполнения путем нажатия на Chart of the Core Usage значок. Этот рисунок показывает базовое использование Базового 1.
