Эквализация гистограммы Используя буфер видеокадра

Приложения обработки видеоданных часто хранят полную систему координат видеоданных, чтобы обработать кадр и изменить следующую систему координат. В таких проектах видеокадры хранятся во внешней памяти, в то время как ресурсы FPGA используются, чтобы обработать те же данные. В этом примере показано, как спроектировать видео приложение с вводом и выводом HDMI, выполняющим эквализацию гистограммы с помощью внешней памяти для буферизации видеокадра.

Поддерживаемая аппаратная платформа

  • Оценочный комплект Xilinx® Zynq® ZC706 + дополнительная плата FMC-HDMI-CAM

Спроектируйте задачу и системные требования

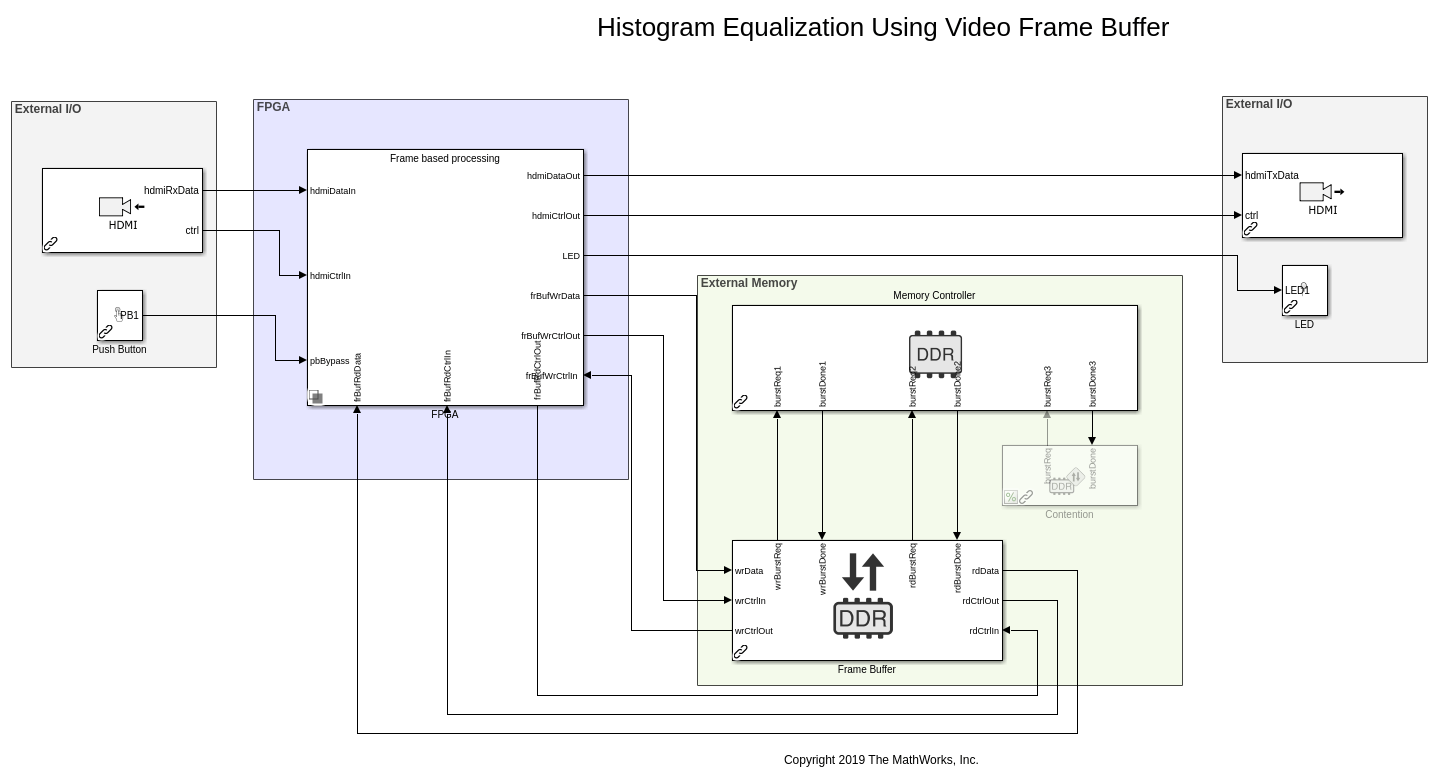

Рассмотрите заявление, включающее непрерывную потоковую передачу видеоданных через FPGA. В топ-модели soc_histogram_equalization_top FPGA вычисляет гистограмму входящего видеопотока, в подсистеме 'FPGA', при потоковой передаче того же видеопотока к внешней памяти для устройства хранения данных. Если гистограмма была вычислена и накоплена через целый видеокадр, сигнал синхронизации переключается, чтобы инициировать чтение назад сохраненной системы координат от внешней памяти. Накопленный вектор гистограммы затем применяется к чтению видеопотока назад от внешней памяти, чтобы выполнить алгоритм эквализации. Кадровый буфер внешней памяти моделируется с помощью блока 'Memory Channel' в AXI4-Stream Video Frame Buffer режим.

Блок 'HDMI Input' читает видеофайл и обеспечивает видеоданные и управляющие сигналы с нисходящими блоками обработки FPGA. Видеоданные находятся в формате YCbCr 4:2:2, и управляющие сигналы находятся в pixel control bus формат. Блок 'HDMI Output' читает видеоданные и управляющие сигналы, в том же формате, как выведено блоком 'HDMI Input', и обеспечивает визуальный выход с помощью блока Video Display.

Блок Push Button позволяет обойти алгоритма эквализации гистограммы, направляя необработанный выход от кадрового буфера внешней памяти до выхода.

Существует много требований, чтобы рассмотреть при разработке приложения, которое взаимодействует через интерфейс с внешней памятью:

  • Пропускная способность: Каков уровень, которому необходимо передать данные удовлетворить требованиям алгоритма? Специально для приложений видения, каковы формат кадра и частота кадров, которую необходимо смочь обеспечить?

  • Задержка: Каково максимальное количество времени, которое ваш алгоритм может терпеть между запросом и получением данных? Для приложений видения вам нужен непрерывный поток данных без разрывов? Могут вы, чтобы буферизовать выборки, внутренние к вашему алгоритму для того, чтобы предотвратить потерю данных, когда доступ к памяти блокирован?

Для этого примера эквализации гистограммы мы задали следующие требования:

  • Пропускная способность должна быть достаточной, чтобы обеспечить 1920x1080p видеопоток на уровне 60 кадров в секунду.

  • Задержка должна быть достаточно низкой, чтобы не пропустить системы координат.

С вышеупомянутым требованием пропускной способности мы можем вычислить значение, которое требуется для кадрового буфера:

$$1920\times1080\times60 = 124.416\,\mathrm{Msps}$$

Когда формат видео является YCbCr 4:2:2, мы требуем 2 байт на пиксель (бит/пкс), это приравнивается к требованию пропускной способности

$$2\times124.416 = 248.832\,\mathrm{MB/s}$$

Поскольку алгоритм должен и записать и считать видеоданные во внешнюю память, это требование пропускной способности должно быть удвоено для общего требования пропускной способности

$$2\times248.832 = 497.664\,\mathrm{MB/s}$$

Проект Используя SoC Blockset

В общем случае ваш алгоритм будет частью большего приложения SoC. В таких приложениях вероятно, что будут другие алгоритмы, также требующие доступа к внешней памяти. В этом сценарии необходимо рассмотреть удар доступов к памяти другого алгоритма на эффективности и требованиях алгоритма. Предположение, что ваш алгоритм совместно использует канал памяти с другими компонентами, необходимо рассмотреть следующее:

  • Какова общая доступная полоса пропускания памяти в системе SoC?

  • Как ваш алгоритм адаптируется к полосе пропускания общей памяти?

  • Ваш алгоритм может терпеть увеличенную задержку чтения-записи?

Соответствующим моделированием дополнительных потребителей памяти в полном приложении можно систематически проектировать алгоритм, чтобы удовлетворить требования в ситуациях, где доступ к памяти не исключителен к алгоритму.

Чтобы постараться не моделировать всех читателей памяти и средств записи в полной системе, можно использовать 'блоки' Генератора Трафика Памяти, чтобы использовать полосу пропускания чтения-записи в системе путем создания запросов доступа. Таким образом можно симулировать дополнительные доступы к памяти в системе без явного моделирования.

Моделирование дополнительных потребителей памяти

Симулируйте систему без дополнительных потребителей памяти и просмотрите график эффективности памяти от блока 'Memory Controller'.

Здесь, ведущие устройства памяти следующие:

  1. Ведущее устройство 1: запись Кадрового буфера

  2. Ведущее устройство 2: чтение Кадрового буфера

  3. Ведущее устройство 3: Конкуренция (Генератор Трафика Памяти) (закомментированный)

Обратите внимание на то, что оба активных ведущих устройства используют 248,8 Мбайт/с полосы пропускания памяти.

Больше Потребителей Памяти: Полагайте, что ваш алгоритм является частью большей системы, и вторичный алгоритм разрабатывается коллегой или третьим лицом. В этом сценарии вторичный алгоритм будет разработан отдельно для интереса времени и деления работы. Вместо того, чтобы комбинировать эти два алгоритма в одну симуляцию, можно смоделировать доступ к памяти вторичного алгоритма с помощью Генератора Трафика Памяти и симулировать удар, если таковые имеются, который это будет иметь на алгоритме.

Например, примите, что вам предоставляют следующие требования к памяти для вторичного алгоритма:

  • Пропускная способность: 1 150 Мбайт/с

Учитывая, что первичный алгоритм использует ~500 Мбайт/с полосы пропускания памяти, и общая доступная полоса пропускания памяти составляет 1 600 Мбайт/с, мы знаем, что общее требование полосы пропускания для нашей системы превышает общую доступную полосу пропускания на ~50 Мбайт/с.

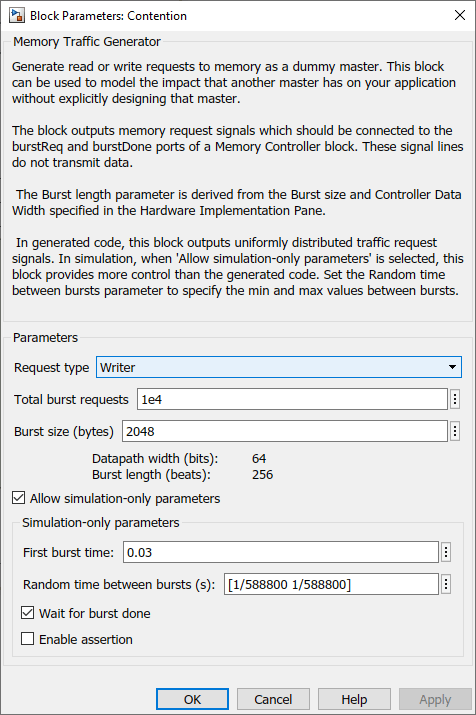

Чтобы включить моделирование вторичного доступа к памяти алгоритма, не прокомментируйте Contention Блок Memory Traffic Generator. Настройки маски блока показывают ниже.

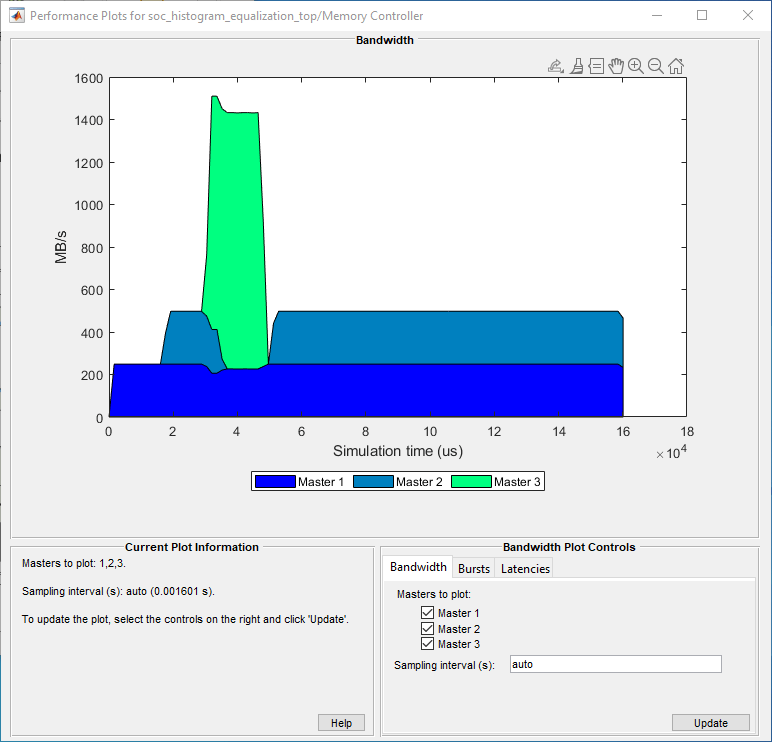

Симуляция системы с доступами к памяти вторичного алгоритма, результатами в следующем графике Использования Полосы пропускания Памяти.

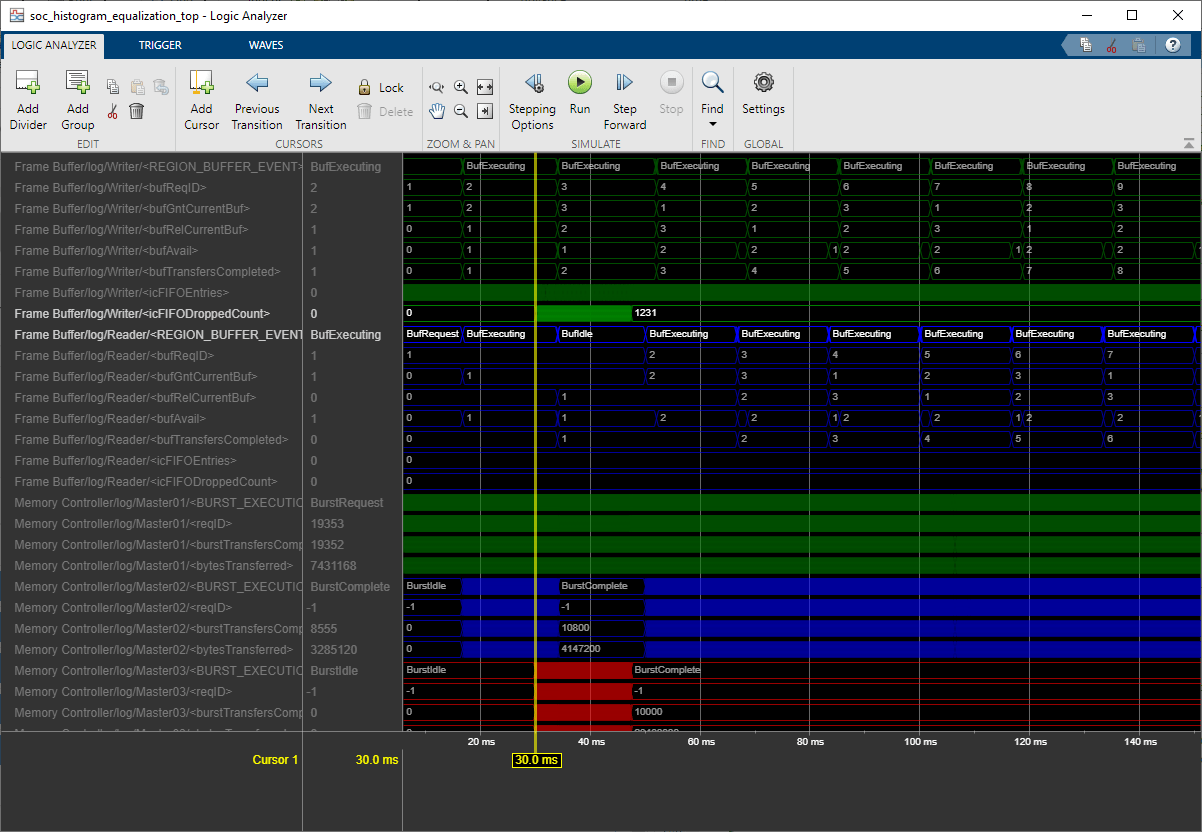

Как вы видите приблизительно в 0,03 с - когда вторичный алгоритм начинает запросы доступа к памяти, другие ведущие устройства не достигают своей необходимой пропускной способности. Смотря на форму волны анализатора логики, мы видим, что это проявило как пропущенные буферы для ведущего устройства записи Кадрового буфера и состояние ожидания для ведущего устройства чтения Кадрового буфера.

Реализуйте и работавший оборудование

Следующие продукты требуются для этого раздела:

  • HDL Coder™

Чтобы реализовать модель на поддерживаемой плате SoC используют Разработчика SoC приложение. Откройте маску подсистемы 'FPGA' и установите вариант модели на 'Основанную на пикселе обработку'.

Закомментируйте блок 'Contention'.

Нажатие кнопки, кнопка 'Configure, Build, & Deploy' в панели инструментов открытому Разработчику SoC

  • Выберите экран 'Build Model ' on ' Setup'. Нажмите 'Next'.

  • Нажмите 'View/Edit Memory Map', чтобы просмотреть карту распределения памяти на экране 'Review Memory Map'. Нажмите 'Next'.

  • Задайте папку проекта на экране 'Select Project Folder'. Нажмите 'Next'.

  • Выберите экран 'Build, load and run ' on ' Select Build Action'. Нажмите 'Next'.

  • Нажмите 'Validate', чтобы проверять совместимость модели для реализации на экране 'Validate Model'. Нажмите 'Next'.

  • Нажмите 'Build', чтобы начать создавать из модели на экране 'Build Model'. Внешний интерпретатор откроется, когда синтез FPGA начнется. Нажмите 'Next'.

  • Нажмите 'Next' на экран 'Load Bitstream'.

Синтез FPGA может занять больше чем 30 минут, чтобы завершиться. Чтобы сэкономить время, можно хотеть использовать обеспеченный предсгенерированный поток битов путем выполнения этих шагов:

  • Закройте внешний интерпретатор, чтобы отключить синтез.

  • Скопируйте предварительно сгенерированный поток битов в свою папку проекта путем выполнения команды ниже и затем,

  • Нажмите кнопку 'Load and Run', чтобы загрузить предварительно сгенерированный поток битов и запустить модель на плате SoC

copyfile(fullfile(matlabshared.supportpkg.getSupportPackageRoot,'toolbox','soc',...
         'supportpackages','xilinxsoc','xilinxsocexamples','bitstreams',...
         'soc_histogram_equalization_top-zc706.bit'), './soc_prj');

Теперь модель работает на оборудовании. Чтобы получить использование полосы пропускания памяти в оборудовании, выполните следующий aximaster испытательный стенд для soc_histogram_equalization_top_aximaster.

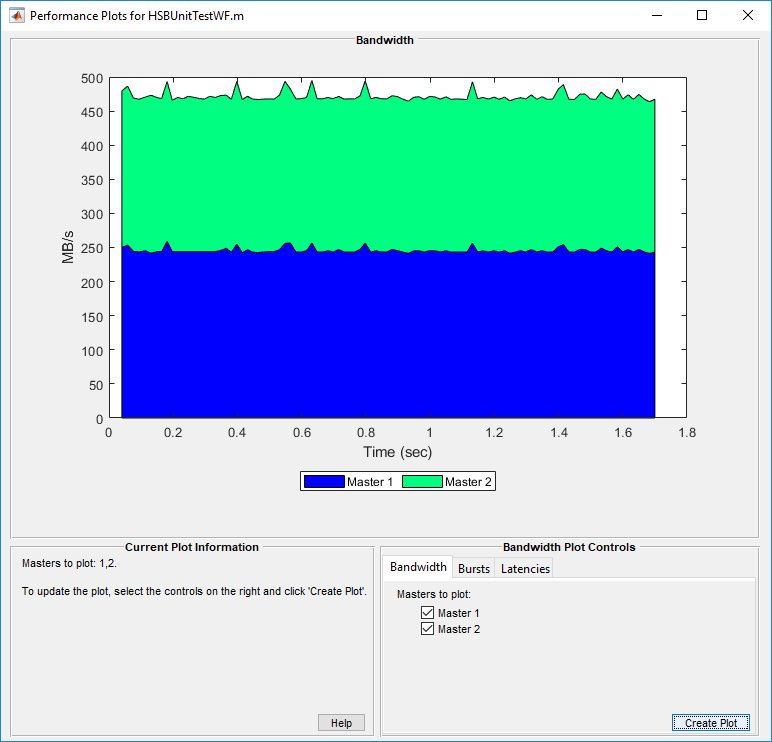

Следующий рисунок показывает использование Полосы пропускания Памяти, когда приложение развертывается на оборудовании.

Сводные данные

Вы спроектировали видео приложение с оперативным вводом-выводом HDMI и буферизацией системы координат во внешней памяти. Вы исследовали эффекты других потребителей памяти на полной полосе пропускания. Вы использовали Разработчика SoC, чтобы реализовать модель на оборудовании и проверить проект.
