Данные записи из FPGA

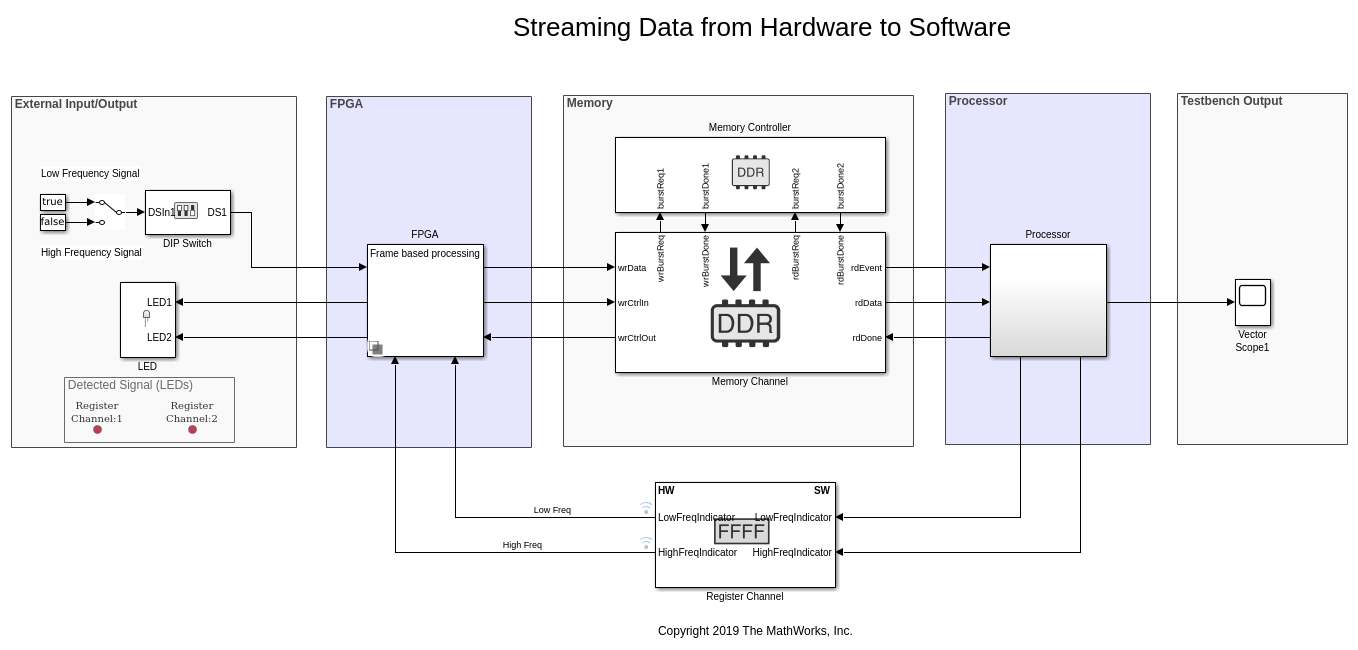

В этом разделе вы запишете данные, сгенерированные подсистемой FPGA в Данных о Потоковой передаче от Оборудования до Модели ПО. В этой модели подсистема FPGA генерирует синусоидальный сигнал с частотой 1 кГц или 10 кГц, которыми управляют через Dip-переключатель (DS1). Алгоритм FPGA фильтрует сигнал и отправляет его в процессор через Потоковый Канал Памяти AXI4.

Следующие продукты требуются для этого раздела:

Выполните шаги ниже, чтобы записать данные из FPGA:

1. Создайте аппаратный коммуникационный объект выполнение следования командной строки MATLAB®.

hw = socHardwareBoard('Xilinx Zynq ZC706 evaluation kit','hostname','10.10.10.15',...
                      'username','root','password','root')

Введите соответствующее аппаратное имя платы, IP-адрес и удостоверения пользователя в команде выше. Аппаратный объект hw, коммуникационный шлюз, который обеспечивает команды управления и обмен ввода-вывода.

2. Открытые Данные о Потоковой передаче от Оборудования до Модели ПО. Загрузите обеспеченный предсгенерированный поток битов FPGA для этой модели к оборудованию.

socLoadExampleBitstream(hw,'soc_hwsw_stream_top')

3. Создайте устройство записи данных для своей аппаратной платы.

dr = soc.recorder(hw);

4. Создайте исходный объект входа AXI Stream Read и сконфигурируйте исходные свойства.

src = soc.iosource(hw,'AXI Stream Read');
src.devName = 'mwfpga_algorithm_wrapper_ip0:s2mm0';
samplingFrequency = 1e5;
src.dataTypeStr = 'uint32';
src.SamplesPerFrame = 1000;
src.SampleTime = src.SamplesPerFrame/samplingFrequency;

samplingFrequency представляет частоту дискретизации синусоиды в Данных о Потоковой передаче от Оборудования до Модели ПО.

5. Добавьте Потоковый источник Чтения AXI в сеанс записи данных.

addSource(dr,src,'AXI4 stream interface')

6. Инициализируйте источники ввода-вывода на аппаратном управлении по записи.

setup(dr)

7. Используйте record функционируйте, чтобы записать 10 секунд данных.

record(dr, 10)
while isRecording(dr)
    pause (0.1);
end

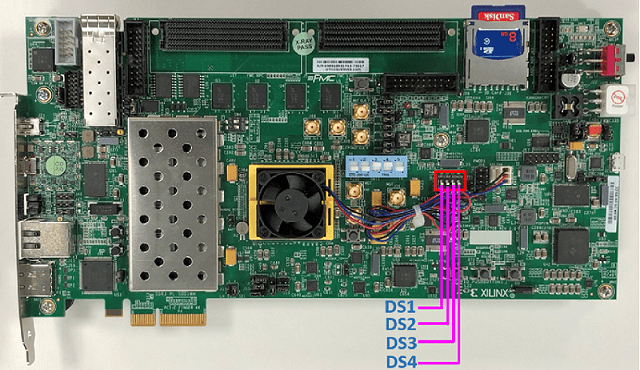

Во время записи переключите Dip-переключатель (DS1), чтобы изменить частоту сигнала, сгенерированного FPGA.

8. Сохраните записанные данные к файлу:

save(dr,'sine_wave_data')

Запишите сигналы RF

В этом разделе вы получите сигналы RF от AD - карта FMCOMMS2/3/4 RF, соединенная с FPGA. Данные будут переданы потоком с карты RF на процессор с помощью потокового интерфейса AXI4.

Следующие продукты требуются для этого раздела:

Поддерживаемые аппаратные платформы для этого раздела:

Чтобы сконфигурировать карту RF относятся к Ручной Радио-Хостом Настройке оборудования (Пакет поддержки Communications Toolbox для Xilinx Находящееся в Zynq Радио)

1. Открытая модель RF Capture. Загрузите обеспеченный предсгенерированный поток битов FPGA для этой модели к оборудованию.

socLoadExampleBitstream(hw,'soc_rfcapture')

2. Сконфигурируйте плату радиоблока.

rf = rfcard(hw);
rf.CenterFrequency = 1090e6;
rf.GainSource = 'AGC Fast Attack';
rf.BasebandSampleRate = 4e6;
rf.ShowAdvancedProperties = true;
rf.ShowInternalProperties = true;
rf.BISTToneMode = 'Tone Inject Rx';
rf();

3. Устройство записи данных о Setup.

dr = soc.recorder(hw);
src = soc.iosource(hw,'AXI Stream Read');
src.devName = 'mwfpga_data_capture_ip0:s2mm0';
src.dataTypeStr = 'uint32';
src.SamplesPerFrame = 4000;
src.SampleTime = src.SamplesPerFrame/rf.BasebandSampleRate;
addSource(dr,src,'AXI4 stream interface');

4. Радио-сигналы записи.

setup(dr)
system(hw,'devmem 0x40010100 32 1');
record(dr,1)
while isRecording(dr)
     pause (0.1);
end
save(dr,'zynq_rf_data')

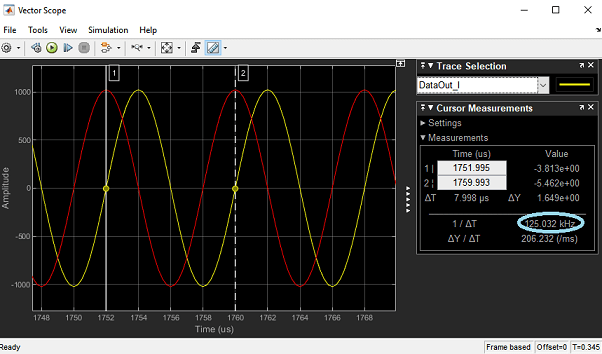

5. Чтобы воспроизвести записанные данные RF, откройте модель RF Playback. Введите имя набора данных и исходное имя на блоке IO Data Source и симулируйте модель.

Записанный заранее файл набора данных zynq_rf_data.tgz доступен в matlab\toolbox\soc\socexamples.

Смотрите также

Симулируйте с Данными о вводе-выводе, Записанными от Устройства SoC
