Симулируйте аналого-цифровое преобразование для MCU

Этот пример показывает минимальную симуляцию ADC для использования MCU блоки SoC.

Модель

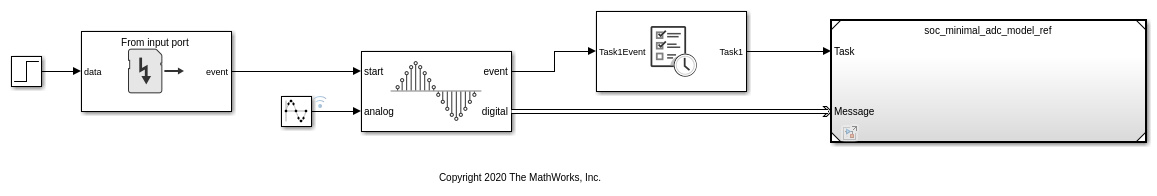

Следующая модель симулирует аналого-цифровой конвертер (ADC) в MCU. Исходный сигнал напряжения является синусоидой с амплитудой 1.5 В со средним смещением 1.5 В. Начальный сигнал в 1 нас запускает выборку ADC. Блок ADC Interface производит сигнал по курсу объединенного времени Захвата и времени Преобразования симулированного оборудования ADC, приблизительно 0,1 нас. На каждой выборке асинхронная задача выполняется, чтобы обработать выборку данных и дать нормированный ADC mesurement.

Результаты

Во вкладке Simulation нажмите Run. Когда симуляция завершится, откройте Инспектора Данных моделирования, чтобы просмотреть получившиеся сигналы и задачи. Из графиков исходный сигнал произведен и нормирован в процессе, работающем на MCU. Целый процесс запущен asynchrously с Task1, выполняющимся только после получения нового значения.
