Считайте и отобразите видео YCbCr из файла

Этот пример показывает вам, как считать видеокадры из мультимедийного файла как их luma и компоненты цветности, и затем отобразить их.

Модель в качестве примера

Откройте модель Simulink®.

modelname = 'ex_blkToVideoDisplayYCbCr.slx';
open_system(modelname)

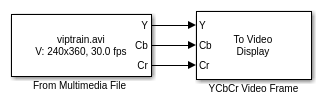

Модель читает входной видеофайл с помощью блока From Multimedia File этими параметрами:

  • Имя файлаviptrain.avi

  • Формат цвета выводаYCbCr 4:2:2

Модель отображает видеокадры с помощью блока To Video Display с Входным набором параметров Цветного формата к YCbCr 4:2:2. Порт Y каждого блока представляет luma компонент, и порты Cb и Cr представляют компоненты цветности синего различия и красного различия, соответственно, входных видеокадров.

Симулируйте модель

Запустите модель. Модель отображает видеокадры в окне средства просмотра.

sim(modelname);
