Загрузите данные к рабочему пространству MATLAB

Вход к модели является оригинальным изображением, матрицей метки и значениями метки. Матрица метки содержит желаемые ROI во входном изображении. Загрузите матрицу метки в рабочее пространство MATLAB.

load Snowflakes_mask.mat

Найдите уникальные значения метки в матрице метки. Значение метки 0 соответствует фону и должно быть проигнорировано.

lb = unique(Labelmatrix);
label = lb(2:end);

Модель в качестве примера

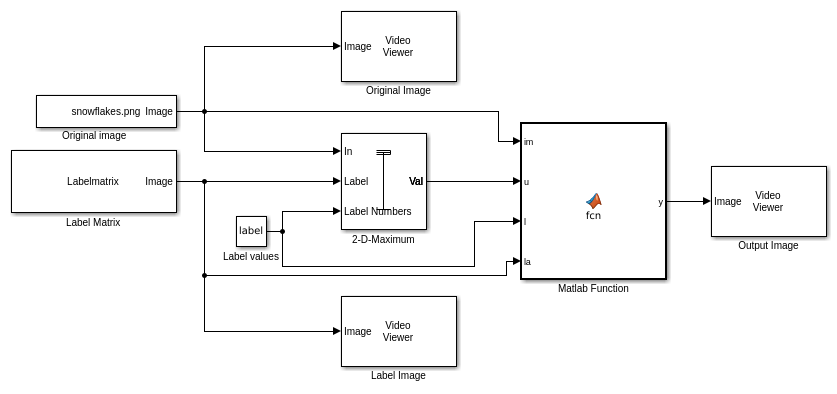

Откройте модель Simulink. Модель читает входное изображение с помощью Image From File блок.

open_system('ex_blk2dmaximum.slx');

Модель вычисляет максимальное значение интенсивности для каждого ROI и заменяет все пиксельные значения в ROI к максимальному значению. Модель вычисляет максимальное значение для каждого ROI индивидуально путем установки их 2-D Maximum параметры блоков к заданному значению,

Matlab Function блок заменяет отдельный ROI на свое максимальное значение интенсивности и выводит результирующее изображение.

Симулируйте и отобразите результаты

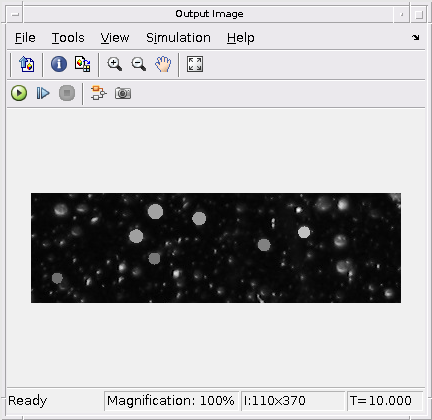

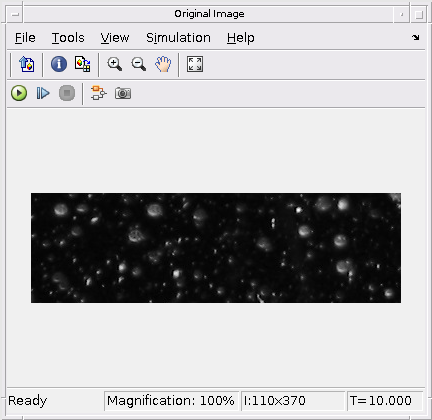

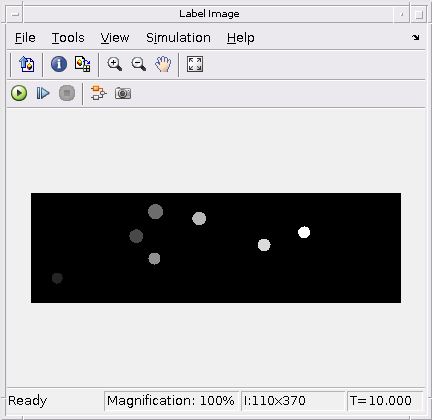

Запустите модель и отобразите изображения с помощью Video Viewer блок.

sim('ex_blk2dmaximum.slx');
