Этот пример показывает вам, как регистрировать и воспроизвести использование сообщений CAN FD MathWorks виртуальные каналы CAN FD в Simulink. Можно обновить эту модель, чтобы связать с поддерживаемым оборудованием в системе.
Загрузите сохраненное сообщение CAN FD от sourceFDMsgs.mat файл от папки в качестве примера. Файл содержит сообщения CAN FD, представляющие 90-секундный ездовой цикл вокруг испытательной площадки.
Преобразуйте эти сообщения в формат, совместимый с блоком CAN FD Replay, и сохраните его в отдельный файл.
Name Size Bytes Class Attributes canFDMsgTimetable 100000x12 45411725 timetable canFDMsgs 1x1 8401848 struct

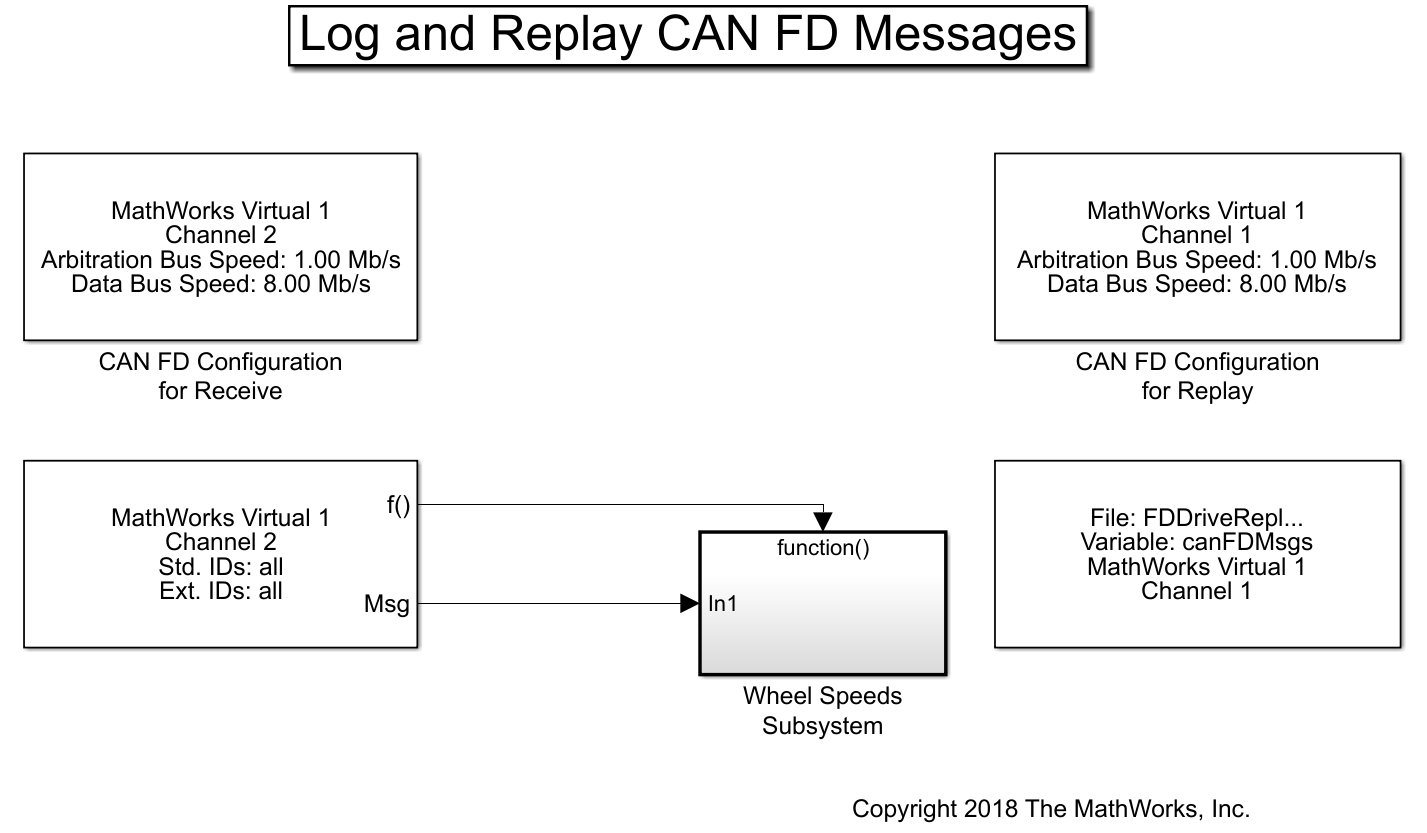

Эта модель содержит:
Блок CAN FD Replay, который передает к MathWorks Virtual Channel 1.
Блок CAN FD Receive, который получает сообщения в сети CAN FD через MathWorks Virtual Channel 2.
Блок CAN FD Receive сконфигурирован, чтобы блокировать все расширенные идентификаторы и позволить только WheelSpeed передайте со стандартным ID 1200 передать.

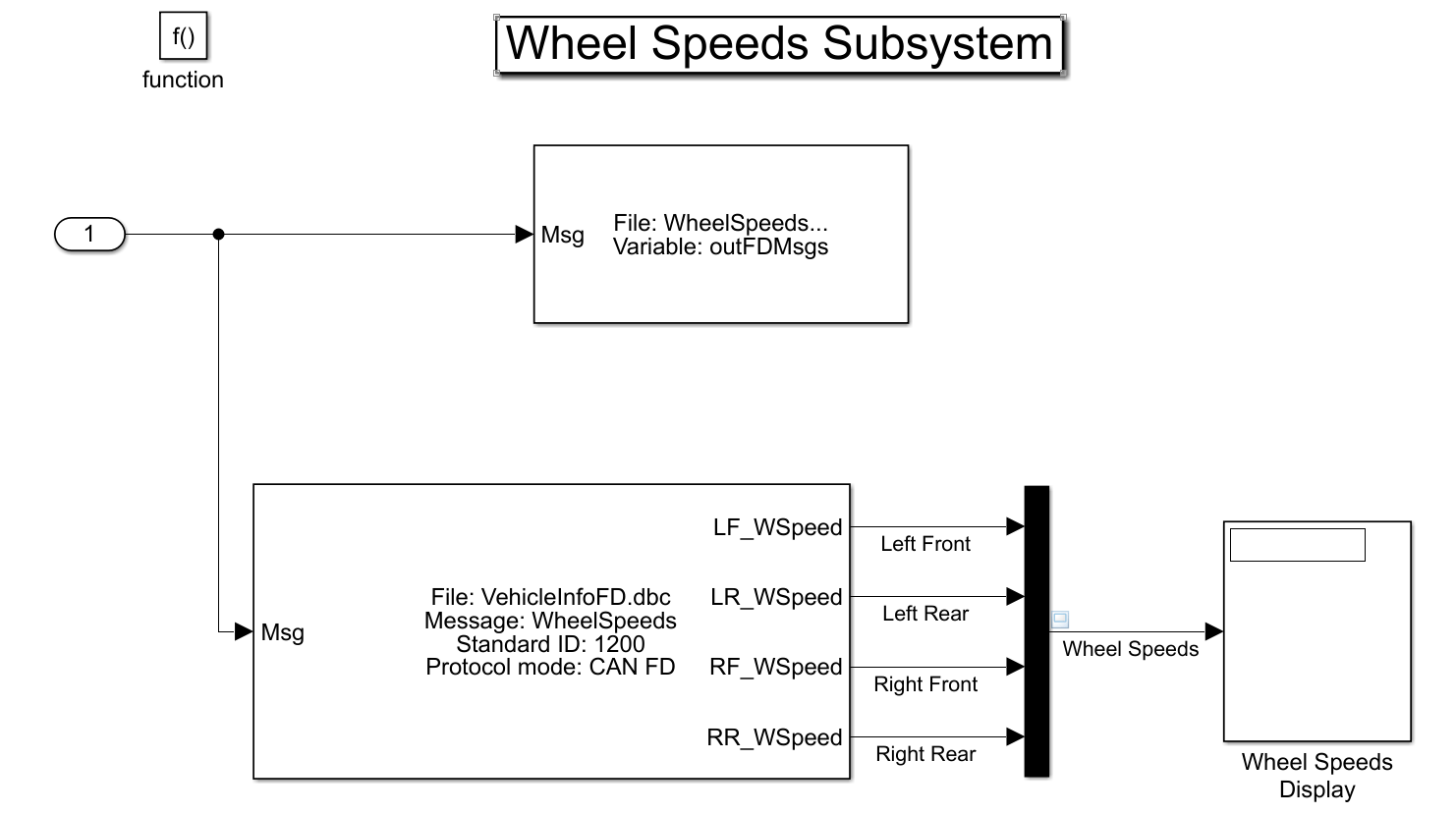

Подсистема Скоростей Колеса распаковывает информацию о скорости колеса из полученных сообщений CAN FD и строит их к осциллографу. Подсистема также регистрирует сообщения к файлу.
График показывает скорость колеса для всех колес на время тест-драйва.
Блок CAN FD Log создает уникальный файл каждый раз, когда вы запускаете модель. Используйте dir в командном окне MATLAB, чтобы найти последний файл журнала.
WheelSpeeds_2018-Apr-30_132033.mat Name Size Bytes Class Attributes canFDMsgTimetable 100000x12 45411725 timetable canFDMsgs 1x1 8401848 struct outFDMsgs 1x1 841848 struct
Используйте canFDMessageTimetable преобразовывать сообщения регистрировало во время симуляции к расписанию, которое можно использовать в командном окне.
Для доступа сообщение сигнализирует непосредственно, используйте соответствующий файл базы данных в преобразовании наряду с canSignalTimetable.
ans =
15x12 timetable
Time ID Extended Name ProtocolMode Data Length DLC Signals Error Remote BRS ESI
__________ ____ ________ _______________ ____________ __________________________________ ______ ___ ____________ _____ ______ _____ _____
75.393 sec 576 false {0x0 char } {'CAN FD'} {[ 79 136 166 71]} 4 4 {0x0 struct} false false true false
75.397 sec 1200 false {'WheelSpeeds'} {'CAN FD'} {[ 54 171 55 39 54 180 55 39]} 8 8 {1x1 struct} false false true false
75.398 sec 128 false {0x0 char } {'CAN FD'} {[ 41 89 117 48 1 83 218]} 7 7 {0x0 struct} false false true false
75.398 sec 133 false {0x0 char } {'CAN FD'} {[ 0 102 0 0 0 0 0 0]} 8 8 {0x0 struct} false false true false
75.398 sec 144 false {0x0 char } {'CAN FD'} {[ 167 129 247 8 200 145 24 93]} 8 8 {0x0 struct} false false true false
75.398 sec 528 false {0x0 char } {'CAN FD'} {[ 255 254 60 4 64 0 0]} 7 7 {0x0 struct} false false true false
75.399 sec 529 false {0x0 char } {'CAN FD'} {[255 255 255 255 255 255 255 60]} 8 8 {0x0 struct} false false true false
75.399 sec 1201 false {0x0 char } {'CAN FD'} {[ 15 155 16 23 15 164 16 23]} 8 8 {0x0 struct} false false true false
75.399 sec 512 false {0x0 char } {'CAN FD'} {[ 2 125 1 213 2 129 128 255]} 8 8 {0x0 struct} false false true false
75.399 sec 513 false {0x0 char } {'CAN FD'} {[ 31 179 255 255 54 222 38 255]} 8 8 {0x0 struct} false false true false
75.399 sec 533 false {0x0 char } {'CAN FD'} {[ 2 168 2 168 2 42 35 0]} 8 8 {0x0 struct} false false true false
75.4 sec 1312 false {0x0 char } {'CAN FD'} {[ 250 0 200 50 0]} 5 5 {0x0 struct} false false true false
75.405 sec 1200 false {'WheelSpeeds'} {'CAN FD'} {[ 54 173 55 41 54 180 55 40]} 8 8 {1x1 struct} false false true false
75.406 sec 1201 false {0x0 char } {'CAN FD'} {[ 15 157 16 25 15 164 16 24]} 8 8 {0x0 struct} false false true false
75.408 sec 1296 false {0x0 char } {'CAN FD'} {[ 39 0 1]} 3 3 {0x0 struct} false false true false
ans =
15x4 timetable
Time RR_WSpeed RF_WSpeed LR_WSpeed LF_WSpeed
__________ _________ _________ _________ _________
75.397 sec 41.19 40.04 41.19 39.95
75.405 sec 41.2 40.04 41.21 39.97
75.414 sec 41.22 40.05 41.26 40.03
75.424 sec 41.25 40.13 41.3 40.05
75.433 sec 41.19 40.14 41.28 40.08
75.441 sec 41.17 40.18 41.31 40.14
75.45 sec 41.31 40.27 41.31 40.17
75.458 sec 41.37 40.25 41.31 40.19
75.466 sec 41.39 40.22 41.3 40.19
75.475 sec 41.39 40.25 41.3 40.2
75.483 sec 41.37 40.26 41.33 40.21
75.492 sec 41.44 40.35 41.33 40.19
75.501 sec 41.51 40.44 41.36 40.22
75.509 sec 41.58 40.47 41.44 40.29
75.517 sec 41.63 40.45 41.44 40.31
MathWorks CAN FD виртуальные каналы использовался для этого примера. Можно однако соединить модели с другим поддерживаемым оборудованием.
