В этом примере показано, как сгенерировать формы волны IEEE® 802.11™ при помощи приложения WLAN Waveform Generator.
На вкладке Apps панели инструментов MATLAB® выберите значок приложения WLAN Waveform Generator при Обработке сигналов и Коммуникациях. Этот выбор открывает приложение Wireless Waveform Generator, сконфигурированное для генерации сигналов WLAN.
Выберите формат PHY формы волны, которую вы хотите сгенерировать путем выбора одного из форматов под WLAN (IEEE 802.11) в разделе Waveform Type панели инструментов приложения. Поддержки приложений эти форматы IEEE 802.11 PHY.
802.11ax
802.11ah
802.11ad
802.11n/ac
802.11p
802.11b/g
802.11a/g/j
Установите передачу и параметры конфигурации путем определения опций во вкладке Waveform на левой панели приложения. Добавьте ухудшения и выберите инструменты визуализации путем определения опций в разделе Generation панели инструментов приложения. Чтобы визуализировать форму волны, нажмите Generate. Можно экспортировать сгенерированную форму волны и ее параметры путем нажатия на Export. Можно экспортировать форму волны в:
Скрипт MATLAB с .m расширение
файл с .bb или .mat расширение
Ваше рабочее пространство MATLAB как структура
Это изображение показывает Time Scope и Спектру результаты визуализации Анализатора для основанной на триггере высокой эффективности (Тбайт HE) форма волны. Форма волны включает один пакет. Размер RU является 52 поднесущими, и индекс RU равняется 3. Вся другая передача и параметры конфигурации берут их значения по умолчанию.

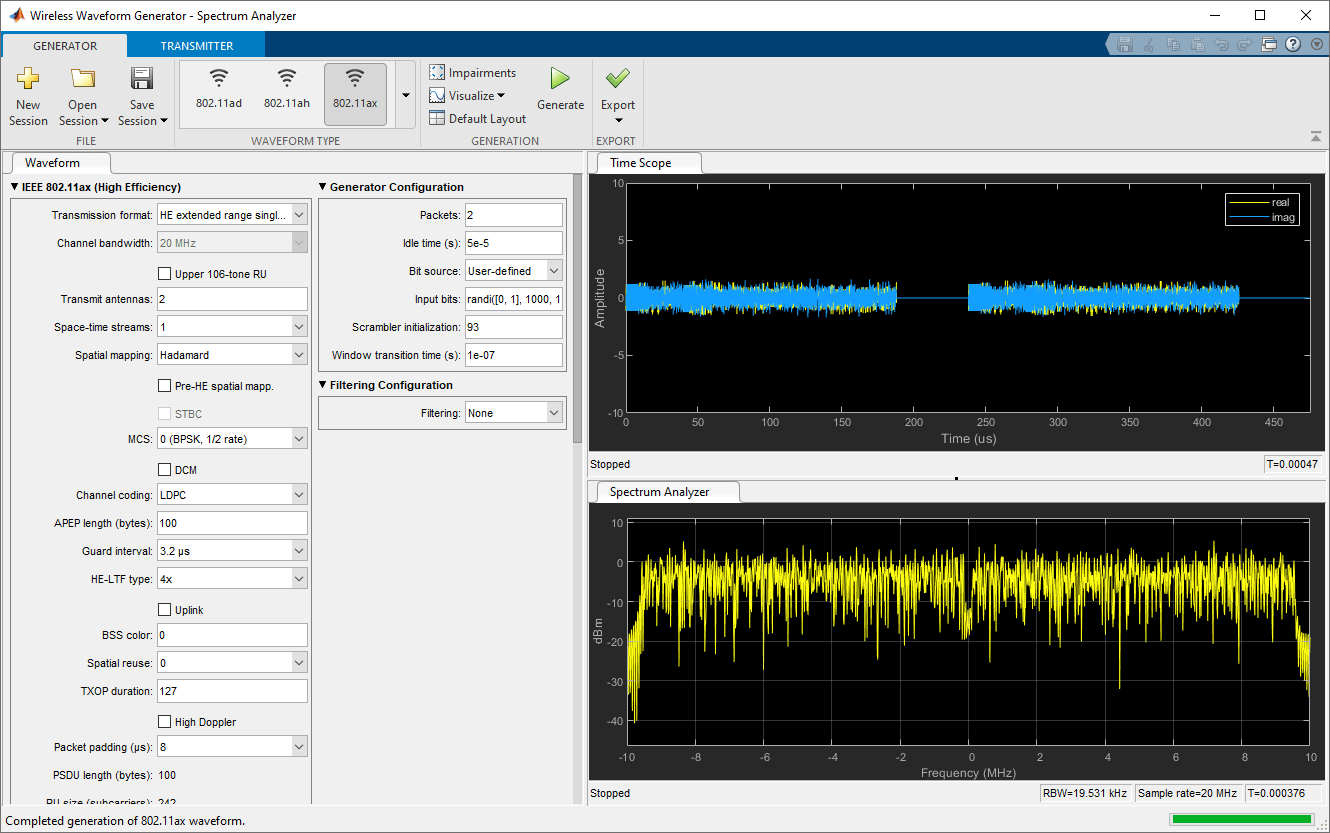

Это изображение показывает Time Scope и Спектру результаты визуализации Анализатора для высокоэффективной однопользовательской расширенной области значений (HE SU ER) форма волны. Форма волны включает два пакета, разделенные временем простоя 50 микросекунд, и содержит номинальное пакетное дополнение 8 микросекунд для пакетного расширения. Передача этой формы волны использует две антенны и Адамара пространственное отображение. Весь другой формат и параметры конфигурации берут их значения по умолчанию.

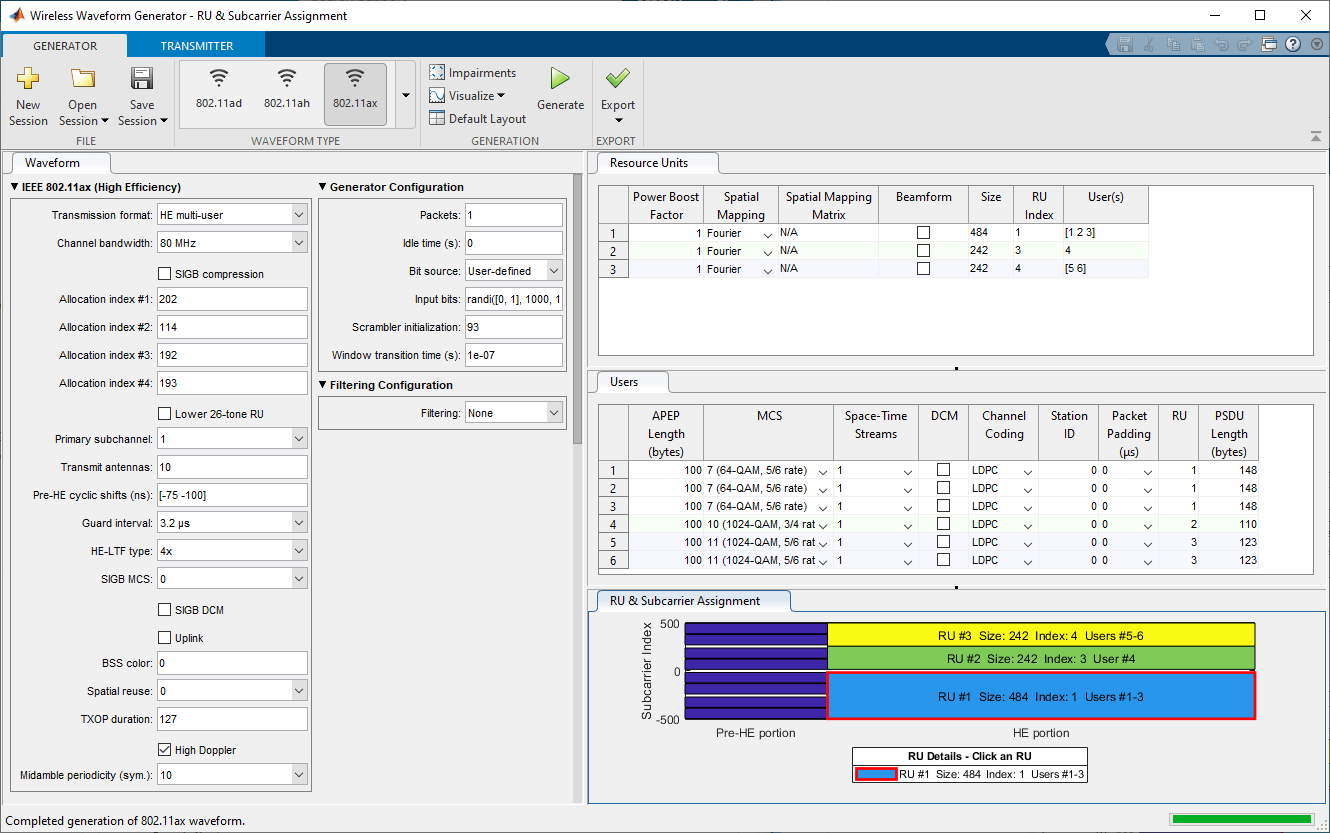

Это изображение показывает результаты визуализации RU & Subcarrier Assignment для многопользовательской высокой эффективности (HE МУ) форма волны, включающая один пакет. Полоса пропускания передачи составляет 80 МГц, и количество антенн равняется 10, который требует настройки циклических сдвигов предHE (не уточнено) параметр. Передача включает midamble в Поле данных HE. Индексы выделения определяют присвоение поднесущей и RU. Это изображение показывает числа RU, размеры, индексы, и выделенных пользователей и результат нажатия на первый RU в передаче. Все модули ресурса используют пространственное отображение Фурье. Пользователи, заданные индексами 1-3, используют схему модуляции и кодирования (MCS) индекс 7, пользователь, заданный индексом 4, использует индекс MCS 10, и пользователи, заданные индексами 5 и 6, используют индекс MCS 11. Отображения приложения получившаяся длина PSDU для каждого пользователя. Весь другой формат и параметры конфигурации берут их значения по умолчанию.
Эта функция требует программного обеспечения Instrument Control Toolbox™. Чтобы передать сгенерированную форму волны, кликните по вкладке Transmitter на панели инструментов приложения и сконфигурируйте инструменты. Можно использовать любой инструмент, поддержанный rfsiggen (Instrument Control Toolbox) функция.
[1] IEEE P802.11ax™/D4.1. “Часть 11: Беспроводное Среднее управление доступом (MAC) LAN и Физический уровень (PHY) Технические требования. Поправка 1: Улучшения для Высокой эффективности WLAN”. Спроектируйте Стандарт для Информационных технологий — Телекоммуникации и обмен информацией между системами. Локальные сети и городские компьютерные сети — Конкретные требования.
[2] Станд. IEEE 802.11™-2016 (Версия Станд. IEEE 802.11-2012). “Часть 11: Беспроводное Среднее управление доступом (MAC) LAN и Физический уровень (PHY) Технические требования”. Стандарт IEEE для Информационных технологий — Телекоммуникации и обмен информацией между системами. Локальные сети и городские компьютерные сети — Конкретные требования.
[3] Станд. IEEE 802.11ah™-2016 (Поправка к Станд. IEEE 802.11-2016, как исправлено Станд. IEEE 802.11ai™-2016). “Часть 11: Беспроводное Среднее управление доступом (MAC) LAN и Физический уровень (PHY) Технические требования. Поправка 2: Лицензия Sub 1 ГГц Освобожденная Операция”. Стандарт IEEE для Информационных технологий — Телекоммуникации и обмен информацией между системами. Локальные сети и городские компьютерные сети — Конкретные требования.
