alpha
Добавьте прозрачность в объекты в осях
Описание
alpha устанавливает прозрачность поверхности для объектов в текущей системе координат та прозрачность поддержки. Задайте valuevalue как 'clear' или 'opaque', или как номер в области значений [0, 1]. Значение 0 делает объекты прозрачными, и значение 1 делает объекты полностью непрозрачными.
alpha варьируется прозрачность через все изображение, закрашенную фигуру, поверхность и поля точек объекты в осях. Эта опция устанавливает соответствующие альфа-свойства данных для объектов.alphadata
alpha управляет прозрачностью поверхностей для закрашенной фигуры, поверхности и поля точек объектов в осях. Эта опция устанавливает facealphaFaceAlpha на закрашенной фигуре и объектах подложки. Для поля точек объектов это устанавливает MarkerFaceAlpha и MarkerEdgeAlpha свойства.
alpha управляет интерпретацией альфа-значений данных для всего изображения, закрашенной фигуры, поверхности и поля точек объектов в осях. Эта опция устанавливает alphadatamappingAlphaDataMapping свойство на объектах.
alpha( устанавливает прозрачность для объектов, заданных obj,___)obj. Опция, obj, может предшествовать любому из входных параметров в предыдущих синтаксисах. Используйте одинарные кавычки вокруг входных параметров, которые являются символьными массивами, например, alpha(obj,'opaque').
alpha( устанавливает прозрачность для объектов в осях, заданных ax,___)ax, вместо текущей системы координат. Задайте ax как первый входной параметр. Вы не можете задать обоих ax и obj входные параметры.
Примеры

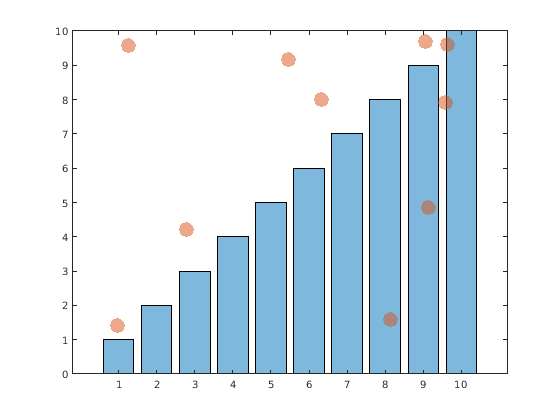

Установка прозрачности для всех графических объектов в осях
Создайте столбчатую диаграмму и диаграмму поля точек. Установите прозрачность поверхности для обоих ряд панели и поля точек серийный объект к 0.5.
bar(1:10) hold on scatter(10*rand(10,1),10*rand(10,1),'filled','SizeData',200) hold off alpha(.5)
Установка прозрачности для определенного графического объекта
Создайте столбчатую диаграмму и диаграмму поля точек. Установите прозрачность для поля точек серийного объекта к 0.5 не влияя на серийный объект панели.
b = bar(1:10); hold on s = scatter(10*rand(10,1),10*rand(10,1),'filled','SizeData',200); hold off alpha(s,.5)

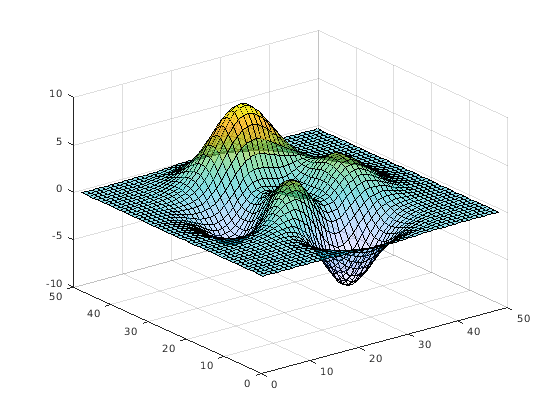

Установка Поверхностной Прозрачности Используя z Значения
Создайте поверхностный график. Варьируйтесь прозрачность через поверхность на основе z значений.
s = surf(peaks);
alpha(s,'z')

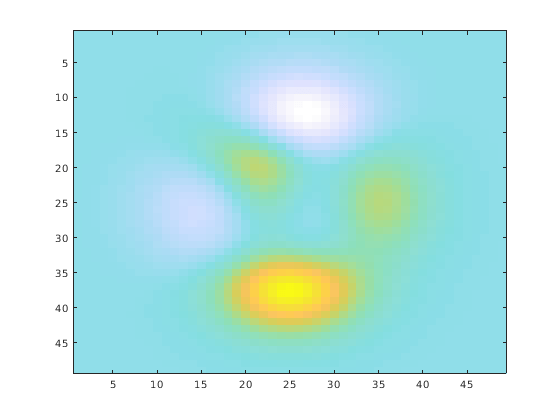

Установка отображения альфа-данных в Alphamap
Создайте изображение. Варьируйтесь прозрачность через изображение на основе значений цвета. По умолчанию изображение фиксирует значения прозрачности между 0 и 1. Значения меньше чем 0 - полностью прозрачность и значения, больше, чем 1, абсолютно непрозрачны. Вместо этого преобразуйте значения прозрачности, чтобы охватить alphamap использование alpha scaled команда.
imagesc(peaks) alpha color alpha scaled
Входные параметры
Вопросы совместимости
Рассейте изменение объектов, когда вы зададите alphadata'FaceAlpha' , или alphadatamapping аргументы
Поведение изменяется в R2020b
Начиная в R2020b, Scatter объекты в осях затронуты, когда вы вызываете alpha функция с alphadata'FaceAlpha' , или alphadatamapping аргументы, не задавая конкретный объект в осях, чтобы изменить.
В R2020a и более ранних релизах, alphadata'FaceAlpha' , и alphadatamapping аргументы не оказывают влияния на Scatter объекты в осях.
Например, этот код создает объемную поверхностную диаграмму и график рассеивания, и затем вызывает alpha функция, чтобы варьироваться прозрачность вдоль x - размерность. В R2020a только изменяется объемная поверхностная диаграмма, когда вы вызываете alpha функция. В R2020b затронуты оба графика.
[X,Y] = meshgrid(-10:10); Z = ones(21,21) * -2; surf(X,Y,Z) hold on scatter([-8 2 4 -5 5 3],[7 4 2 -1 -7 0],200,'filled') alpha('x')
Предотвратить Scatter объекты от изменения, задайте объект изменить в качестве первого аргумента к alpha функция. Например, чтобы обновить предыдущий код, вызовите surf функция с выходным аргументом s. Затем передайте s к alpha функция, чтобы изменить только Surface объект.
[X,Y] = meshgrid(-10:10); Z = ones(21,21) * -2; s = surf(X,Y,Z) hold on scatter([-8 2 4 -5 5 3],[7 4 2 -1 -7 0],200,'filled') alpha(s,'x')
