Создайте объект настройки несущей со свойствами по умолчанию. Этот объект соответствует несущей на 10 МГц.

carrier = nrCarrierConfig;

Создайте объект настройки CSI-RS со свойствами по умолчанию.

csirs = nrCSIRSConfig;

Сгенерируйте символы CSI-RS single тип данных.

[sym,info_sym] = nrCSIRS(carrier,csirs,'OutputDataType','single');

Сгенерируйте индексы элемента ресурса для CSI-RS.

[ind,info_ind] = nrCSIRSIndices(carrier,csirs);

Создайте объект настройки несущей, задав номер слота как 10.

carrier = nrCarrierConfig('NSlot',10);

Создайте объект настройки ресурса CSI-RS для двух периодических ресурсов. Задайте один ресурс NZP и один ресурс ZP с номерами строк 3 и 5, местоположения символа 13 и 9, и местоположения поднесущей 6 и 4, соответственно. Для обоих ресурсов, набор периодичность к 5, возместите к 1, и плотность к 'one'.

csirs = nrCSIRSConfig;
csirs.CSIRSType = {'nzp','zp'};
csirs.CSIRSPeriod = {[5 1],[5 1]};
csirs.RowNumber = [3 5];
csirs.Density = {'one','one'};
csirs.SymbolLocations = {13,9};
csirs.SubcarrierLocations = {6,4};

Сгенерируйте символы CSI-RS и индексы для заданной несущей, настройки ресурса CSI-RS, и выведите аргументы пары "имя-значение" форматирования. Проверьте формат символов и индексов.

[sym,info_sym] = nrCSIRS(carrier,csirs,...
                'OutputResourceFormat','cell')

sym=1×2 cell array
    {0x1 double}    {0x1 double}

info_sym = struct with fields:
      ResourceOrder: [2 1]
           KBarLBar: {{1x1 cell}  {1x2 cell}}
    CDMGroupIndices: {[0]  [0 1]}
             KPrime: {[0 1]  [0 1]}
             LPrime: {[0]  [0]}

[ind,info_ind] = nrCSIRSIndices(carrier,csirs,...
                'IndexStyle','subscript','OutputResourceFormat','cell')

ind=1×2 cell array
    {0x3 uint32}    {0x3 uint32}

info_ind = struct with fields:
      ResourceOrder: [2 1]
           KBarLBar: {{1x1 cell}  {1x2 cell}}
    CDMGroupIndices: {[0]  [0 1]}
             KPrime: {[0 1]  [0 1]}
             LPrime: {[0]  [0]}

Проверьте, что сгенерированные выходные параметры находятся в порядке ресурсов ZP-CSI-RS, сопровождаемых ресурсами NZP-CSI-RS в терминах заданного csirs.CSIRSType индексы.

info_sym.ResourceOrder

ans = 1×2

     2     1

info_ind.ResourceOrder

ans = 1×2

     2     1

Создайте объект настройки несущей со свойствами по умолчанию.

carrier = nrCarrierConfig;

Создайте объект настройки ресурса CSI-RS с набором параметров CSI-RS для отслеживания. Задайте четыре периодических ресурса NZP-CSI-RS в двух последовательных пазах. Задайте для каждого паза, чтобы содержать два периодических ресурса NZP-CSI-RS с набором периодичности к 20. Установите смещение для первых двух ресурсов к 0. Установите смещение для следующих двух ресурсов к 1. Установите номер строки на 1 и плотность к 'three' для всех ресурсов.

csirs = nrCSIRSConfig;
csirs.CSIRSType = {'nzp','nzp','nzp','nzp'};
csirs.CSIRSPeriod = {[20 0],[20 0],[20 1],[20 1]};
csirs.RowNumber = [1 1 1 1];
csirs.Density = {'three','three','three','three'};
csirs.SymbolLocations = {6,10,6,10};
csirs.SubcarrierLocations = {0,0,0,0};

Сгенерируйте символы CSI-RS и индексы для номера слота по умолчанию объекта настройки несущей (номер слота 0).

ind0 = nrCSIRSIndices(carrier,csirs);
sym0 = nrCSIRS(carrier,csirs);

Сопоставьте символы с сеткой несущей одной длительности паза.

gridSize = [12*carrier.NSizeGrid carrier.SymbolsPerSlot max(csirs.NumCSIRSPorts)];
slotgrid0 = complex(zeros(gridSize));
slotgrid0(ind0) = sym0;

Измените абсолютный номер слота в настройке несущей от 0 к 1.

carrier.NSlot = 1;

Сгенерируйте символы CSI-RS и индексы для номера слота 1.

ind1 = nrCSIRSIndices(carrier,csirs);
sym1 = nrCSIRS(carrier,csirs);

Сопоставьте символы с другой сеткой несущей одной длительности паза.

slotgrid1 = complex(zeros(gridSize));
slotgrid1(ind1) = sym1;

Конкатенация этих двух пазов, чтобы сформировать итоговую сетку.

grid = [slotgrid0 slotgrid1];

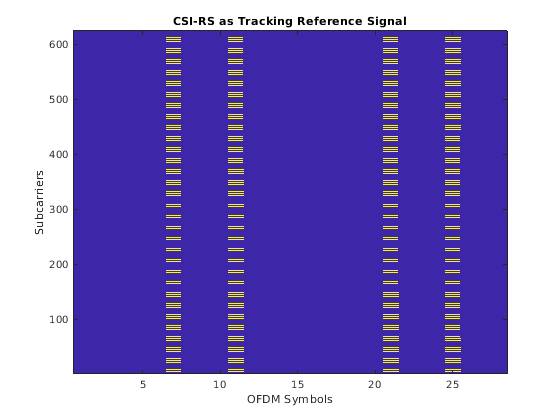

Постройте сетку.

imagesc(abs(grid(:,:,1)));
axis xy;
title('CSI-RS as Tracking Reference Signal');
xlabel('OFDM Symbols');
ylabel('Subcarriers');
