5G нисходящий канал NR векторная генерация сигналов

В этом примере показано, как сконфигурировать и сгенерировать 5G, NR передает в нисходящем направлении векторную форму волны для основополосной несущей компонента при помощи nrWaveformGenerator функция.

Введение

В этом примере показано, как параметрировать и сгенерировать форму волны нисходящего канала нового радио (NR) 5G при помощи nrWaveformGenerator функция. Сгенерированная форма волны содержит эти каналы и сигналы.

  • PDSCH и его связанный DM-RS и PT-RS

  • PDCCH и его связанный DM-RS

  • PBCH и его связанный DM-RS

  • PSS и SSS

  • RS CSI

Этот пример демонстрирует, как параметрировать и сгенерировать основополосную форму волны несущей компонента, охарактеризованную несколькими расстоянием между поднесущими (SCS) несущие и части полосы пропускания (BWP). Можно сгенерировать несколько экземпляров физического нисходящего канала совместно использованный канал (PDSCH), физический нисходящий канал управления (PDCCH) и опорный сигнал информации о состоянии канала (CSI-RS) по различному BWPs. Можно сконфигурировать наборы наборов ресурсов управления (CORESETs) и контрольных возможностей пространства поиска для отображения PDCCHs. Этот пример не применяет предварительное кодирование к физическим каналам и сигналам.

Форма волны и настройка несущей

Используйте nrDLCarrierConfig объект параметрировать основополосную генерацию сигналов. Этот объект содержит набор дополнительных объектов, сопоставленных с каналами формы волны, и сигнализирует и позволяет вам установить эти нисходящие параметры конфигурации несущей.

  • Пометьте для этой настройки несущей DL

  • Полоса пропускания несущей SCS в блоках ресурса

  • ID ячейки Carrier

  • Длина сгенерированной формы волны в подкадрах

  • Работа с окнами

  • Частота дискретизации OFDM-модулируемой формы волны

  • Несущая частота для компенсации фазы символа

Можно управлять полосами пропускания несущей SCS и защитными полосами с помощью NStartGrid и NSizeGrid свойства nrSCSCarrierConfig объект.

waveconfig = nrDLCarrierConfig;    % Create a downlink carrier configuration object
waveconfig.Label = 'DL carrier 1'; % Label for this downlink waveform configuration
waveconfig.NCellID = 0;            % Cell identity
waveconfig.ChannelBandwidth = 40;  % Channel bandwidth (MHz)
waveconfig.FrequencyRange = 'FR1'; % 'FR1' or 'FR2'
waveconfig.NumSubframes = 10;      % Number of 1 ms subframes in generated waveform (1, 2, 4, 8 slots per 1 ms subframe, depending on SCS)
waveconfig.WindowingPercent = 0;   % Percentage of windowing relative to FFT length
waveconfig.SampleRate = [];        % Sample rate of the OFDM modulated waveform
waveconfig.CarrierFrequency = 0;   % Carrier frequency in Hz. This property is used for symbol phase
                                   % compensation before OFDM modulation

% Define a set of SCS specific carriers, using the maximum sizes for a
% 40 MHz NR channel. See TS 38.101-1 for more information on defined
% bandwidths and guardband requirements
scscarriers = {nrSCSCarrierConfig,nrSCSCarrierConfig};
scscarriers{1}.SubcarrierSpacing = 15;
scscarriers{1}.NSizeGrid = 216;
scscarriers{1}.NStartGrid = 0;

scscarriers{2}.SubcarrierSpacing = 30;
scscarriers{2}.NSizeGrid = 106;
scscarriers{2}.NStartGrid = 1;

Пакет SS

В этом разделе можно установить параметры для пакета синхронизации сигнала (SS). Нумерология пакета SS может отличаться от других частей формы волны. Это задано через параметр состава блока, как задано в Разделе TS 38.213 4.1. Битовый массив задает блоки, чтобы передать в пакете полусистемы координат на 5 мс. Можно также установить периодичность в миллисекундах и степени пакета. Поскольку полный список конфигурируемого SS разорвал свойства, смотрите nrWavegenSSBurstConfig.

% SS burst configuration
ssburst = nrWavegenSSBurstConfig;
ssburst.Enable = 1;                     % Enable SS Burst
ssburst.Power = 0;                      % Power scaling in dB
ssburst.BlockPattern = 'Case B';        % Case B (30kHz) subcarrier spacing
ssburst.TransmittedBlocks = [1 1 1 1];  % Bitmap indicating blocks transmitted in a 5ms half-frame burst
ssburst.Period = 20;                    % SS burst set periodicity in ms (5, 10, 20, 40, 80, 160)
ssburst.NCRBSSB = [];                   % Frequency offset of SS burst (CRB), use [] for the waveform center

BWPs

BWP формируется набором непрерывных ресурсов, совместно использующих нумерологию на данной несущей SCS. Можно задать несколько BWPs использование массива ячеек. Каждый элемент в массиве ячеек nrWavegenBWPConfig объекты задают BWP. Для каждого BWP можно задать SCS, длину циклического префикса (CP) и полосу пропускания. SubcarrierSpacing свойство соединяет BWP с одним из SCS определенные несущие, заданные ранее. NStartBWP свойство управляет местоположением BWP в несущей относительно точки A. NStartBWP описывается в общих блоках ресурса (CRB) в терминах нумерологии BWP. Различный BWPs может перекрыться друг с другом.

% BWP configurations
bwp = {nrWavegenBWPConfig,nrWavegenBWPConfig};
bwp{1}.BandwidthPartID = 1;        % BWP ID
bwp{1}.Label = 'BWP 1 @ 15 kHz';   % Label for this BWP
bwp{1}.SubcarrierSpacing = 15;     % BWP subcarrier spacing
bwp{1}.CyclicPrefix = 'Normal';    % BWP cyclic prefix for 15 kHz
bwp{1}.NSizeBWP = 25;              % Size of BWP in PRBs
bwp{1}.NStartBWP = 12;             % Position of BWP, relative to point A, in CRBs

bwp{2}.BandwidthPartID = 2;        % BWP ID
bwp{2}.Label = 'BWP 2 @ 30 kHz';   % Label for this BWP
bwp{2}.SubcarrierSpacing = 30;     % BWP subcarrier spacing
bwp{2}.CyclicPrefix = 'Normal';    % BWP cyclic prefix for 30 kHz
bwp{2}.NSizeBWP = 50;              % Size of BWP in PRBs
bwp{2}.NStartBWP = 51;             % Position of BWP, relative to point A, in CRBs

CORESET и настройка пространства поиска

Задайте CORESET и настройку пространства поиска PDCCH. CORESET и пространства поиска задают возможные местоположения (вовремя и частота) передач канала управления для данной нумерологии. Каждый элемент в массиве ячеек nrCORESETConfig объекты задают CORESET и каждый элемент в массиве ячеек nrSearchSpaceConfig объекты задают пространство поиска.

Установите эти параметры для каждого CORESET и пространства поиска.

  • Символы OFDM, которые задают первый символ каждого CORESET контролирующая возможность в пазе.

  • Длительность блока выделенных пазов в период.

  • Периодичность шаблона выделения.

  • Длительность CORESET в символах, или 1, 2 или 3.

  • Битовый массив, задающий выделенные физические блоки ресурса (PRB) CORESET. Выделение частоты CORESET задано в блоках 6 PRBs, выровненных в нумерации CRB, относительно точки A. Каждый бит в битовом массиве выбирает все 6 PRBs в CRB выровненный блок, который содержит его.

  • Отображение CCE-to-REG, которое может быть 'чередовано' или 'нечередующееся'.

  • Размер пакета группы элемента ресурса (REG) (L), или (2,6) или (3,6), на основе длительности CORESET.

  • Размер Interleaver, или 2, 3, или 6.

  • Переключите индекс, скалярное значение в области значений 0... 274.

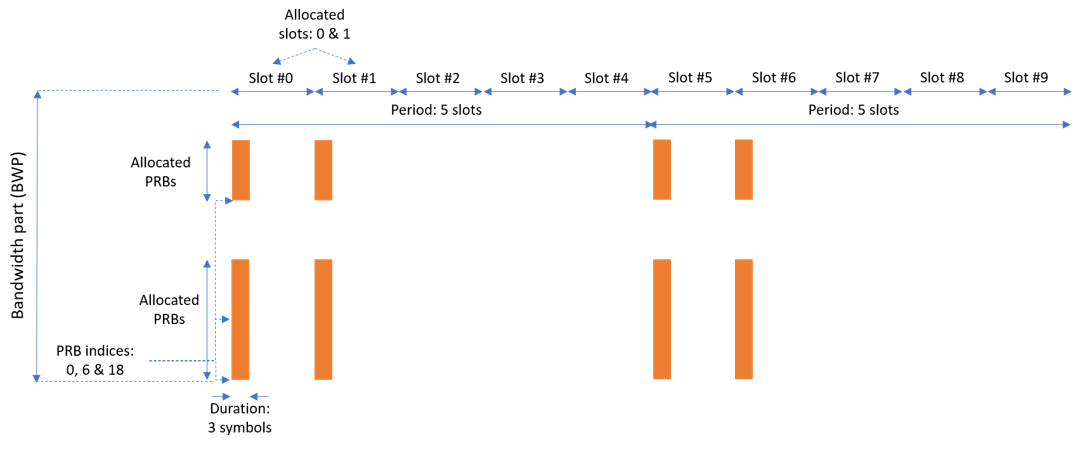

Рисунок ниже показывает значение некоторых параметров CORESET.

% CORESET and search space configurations
coresets = {nrCORESETConfig};
coresets{1}.CORESETID = 1;                      % CORESET ID
coresets{1}.Duration = 3;                       % CORESET symbol duration (1,2,3)
coresets{1}.FrequencyResources = [1 1 0 1];     % Bitmap indicating blocks of 6 PRB for CORESET (RRC - frequencyDomainResources)
coresets{1}.CCEREGMapping = 'noninterleaved';   % Mapping: 'interleaved' or 'noninterleaved'
coresets{1}.REGBundleSize = 3;                  % L (2,6) or (3,6)
coresets{1}.InterleaverSize = 2;                % R (2,3,6)
coresets{1}.ShiftIndex = waveconfig.NCellID;    % Set to NCellID

searchspaces = {nrSearchSpaceConfig};
searchspaces{1}.SearchSpaceID = 1;              % Search space ID
searchspaces{1}.CORESETID = 1;                  % CORESET associated with this search space
searchspaces{1}.SearchSpaceType = 'ue';         % Search space type, 'ue' or 'common'
searchspaces{1}.SlotPeriodAndOffset = [5 0];    % Allocated slot period and slot offset of search space pattern
searchspaces{1}.Duration = 2;                   % Number of slots in the block of slots in pattern period
searchspaces{1}.StartSymbolWithinSlot = 0;      % First symbol of each CORESET monitoring opportunity in a slot
searchspaces{1}.NumCandidates = [8 8 4 2 0];    % Number of candidates at each AL (set to 0 if the AL doesn't fit in CORESET)

Настройка экземпляров PDCCH

Задайте набор экземпляров передачи PDCCH в форме волны при помощи массива ячеек. Каждый элемент в массиве ячеек nrWavegenPDCCHConfig объекты задают последовательность экземпляров PDCCH.

Установите эти параметры для каждой последовательности PDCCH.

  • Включите или отключите эту последовательность PDCCH.

  • Задайте метку для этой последовательности PDCCH.

  • Задайте BWP перенос PDCCH. PDCCH использует SCS, заданный для этого BWP.

  • Степень, масштабирующаяся в дБ.

  • Включите или отключите кодирование канала нисходящей управляющей информации (DCI).

  • Выделенные места поиска в CORESET контролирующая последовательность случая.

  • Пространство поиска (и CORESET), который несет экземпляры PDCCH.

  • Период выделения в пазах. Пустой период не указывает ни на какое повторение шаблона паза.

  • Уровень агрегации (AL) PDCCH (количество элементов канала управления (CCEs)).

  • Выделенный кандидат, который задает CCE, используемый для передачи PDCCH.

  • RNTI.

  • Скремблирование NID для этого PDCCH и его связанного DM-RS.

  • Повышение степени DM-RS в дБ.

  • DCI передают размер полезной нагрузки.

  • DCI передают источник данных. Можно использовать массив битов или одну из этих стандартных псевдошумовых последовательностей: 'PN9-ITU', 'PN9', 'PN11', 'PN15', 'PN23'. Можно задать seed для генератора как массив ячеек в форме {'PN9', seed}. Если вы не задаете seed, генератор инициализируется всеми единицами.

pdcch = {nrWavegenPDCCHConfig};
pdcch{1}.Enable = 1 ;                     % Enable PDCCH sequence
pdcch{1}.Label = 'UE 1 - PDCCH @ 15 kHz'; % Label for this PDCCH sequence
pdcch{1}.BandwidthPartID = 1;             % Bandwidth part of PDCCH transmission
pdcch{1}.Power = 1.1;                     % Power scaling in dB
pdcch{1}.Coding = 1;                      % Enable DCI coding
pdcch{1}.SearchSpaceID = 1;               % Search space
pdcch{1}.SlotAllocation = 0;              % Allocated slots indices for PDCCH sequence
pdcch{1}.Period = 5;                      % Allocation period in slots
pdcch{1}.AggregationLevel = 8;            % Aggregation level (1,2,4,8,16 CCEs)
pdcch{1}.AllocatedCandidate = 1;          % PDCCH candidate in search space (1 based)
pdcch{1}.RNTI = 11;                       % RNTI
pdcch{1}.DMRSScramblingID = 1;            % PDCCH and DM-RS scrambling NID
pdcch{1}.DMRSPower = 0;                   % Additional DM-RS power boosting in dB
pdcch{1}.DataBlockSize = 20;              % DCI payload size
pdcch{1}.DataSource = 'PN9';              % DCI data source

Настройка экземпляров PDSCH

Задайте набор экземпляров передачи PDSCH в форме волны при помощи массива ячеек. Каждый элемент в массиве ячеек nrWavegenPDSCHConfig объекты задают последовательность экземпляров PDSCH. Этот пример задает две последовательности PDSCH что модель две передачи оборудования пользователя (UE).

Общие параметры

Установите эти параметры для каждой последовательности PDSCH.

  • Включите или отключите эту последовательность PDSCH.

  • Задайте метку для этой последовательности PDSCH.

  • Задайте BWP перенос PDSCH. PDSCH использует SCS, заданный для этого BWP.

  • Степень, масштабирующаяся в дБ.

  • Включите или отключите транспортное кодирование канала DL-SCH.

  • Транспортный источник данных блока. Можно использовать массив битов или одну из этих стандартных псевдошумовых последовательностей: 'PN9-ITU', 'PN9', 'PN11', 'PN15', 'PN23'. Можно задать seed для генератора как массив ячеек в форме {'PN9', seed}. Если вы не задаете seed, генератор инициализируется всеми единицами.

  • Целевая скорость кода раньше вычисляла транспортные размеры блока.

  • Служебный параметр.

  • Модуляция символа.

  • Количество слоев.

  • Последовательность версии сокращения (RV).

  • Включите или отключите перемежение виртуального к физическому отображению блока ресурса.

  • Свяжите размер для чередованной карты, заданной более высоким параметром слоя vrb-ToPRB-Interleaver.

pdsch = {nrWavegenPDSCHConfig};           % Create a PDSCH configuration object for the first UE
pdsch{1}.Enable = 1;                      % Enable PDSCH sequence
pdsch{1}.Label = 'UE 1 - PDSCH @ 15 kHz'; % Label for this PDSCH sequence
pdsch{1}.BandwidthPartID = 1;             % Bandwidth part of PDSCH transmission
pdsch{1}.Power  = 0;                      % Power scaling in dB
pdsch{1}.Coding = 1;                      % Enable the DL-SCH transport channel coding
pdsch{1}.DataSource = 'PN9';              % Channel data source
pdsch{1}.TargetCodeRate = 0.4785;         % Code rate used to calculate transport block sizes
pdsch{1}.XOverhead = 0;                   % Rate matching overhead
pdsch{1}.Modulation = 'QPSK';             % 'QPSK', '16QAM', '64QAM', '256QAM'
pdsch{1}.NumLayers = 2;                   % Number of PDSCH layers
pdsch{1}.RVSequence = [0 2 3 1];          % RV sequence to be applied cyclically across the PDSCH allocation sequence
pdsch{1}.VRBToPRBInterleaving = 0;        % Disable interleaved resource mapping
pdsch{1}.VRBBundleSize = 2;               % vrb-ToPRB-Interleaver parameter

Выделение

Этот рисунок показывает параметры выделения PDSCH.

Можно установить эти параметры, чтобы управлять выделением PDSCH. Эти параметры относительно BWP. Заданное выделение PDSCH избежит местоположений, используемых для пакета SS.

  • Символы в пазе, выделенном каждому экземпляру PDSCH.

  • Пазы в системе координат используются для последовательности PDSCH.

  • Период выделения в пазах. Пустой период не указывает ни на какое повторение шаблона паза.

  • Выделенный PRBs относительно BWP.

  • RNTI. Это значение используется, чтобы соединить PDSCH с экземпляром PDCCH.

  • NID для скремблирования битов PDSCH.

pdsch{1}.SymbolAllocation = [2 9];    % First symbol and length
pdsch{1}.SlotAllocation = 0:9;        % Allocated slot indices for PDSCH sequence
pdsch{1}.Period = 15;                 % Allocation period in slots
pdsch{1}.PRBSet = [0:5, 10:20];       % PRB allocation
pdsch{1}.RNTI = 11;                   % RNTI for the first UE
pdsch{1}.NID = 1;                     % Scrambling for data part

CORESETs и наборы PRB могут быть заданы для уровня, соответствующего вокруг при необходимости

  • PDSCH может быть уровнем, соответствующим вокруг одного или нескольких CORESETs.

  • PDSCH может быть уровнем, соответствующим вокруг других выделений ресурса.

pdsch{1}.ReservedCORESET = 1;           % Rate matching pattern, defined by CORESET IDs
pdsch{1}.ReservedPRB{1}.PRBSet = [];    % Rate matching pattern, defined by set of PRB (RRC 'bitmaps')
pdsch{1}.ReservedPRB{1}.SymbolSet = [];
pdsch{1}.ReservedPRB{1}.Period = [];

Настройка PDSCH RS DM

Установите параметры DM-RS.

% Antenna port and DM-RS configuration (TS 38.211 section 7.4.1.1)
pdsch{1}.MappingType = 'A';                % PDSCH mapping type ('A'(slot-wise),'B'(non slot-wise))
pdsch{1}.DMRSPower = 0;                    % Additional power boosting in dB

pdsch{1}.DMRS.DMRSConfigurationType = 2;   % DM-RS configuration type (1,2)
pdsch{1}.DMRS.NumCDMGroupsWithoutData = 1; % Number of DM-RS CDM groups without data. The value can be one of the set {1,2,3}
pdsch{1}.DMRS.DMRSPortSet = [];            % DM-RS antenna ports used ([] gives port numbers 0:NumLayers-1)
pdsch{1}.DMRS.DMRSTypeAPosition = 2;       % Mapping type A only. First DM-RS symbol position (2,3)
pdsch{1}.DMRS.DMRSLength = 1;              % Number of front-loaded DM-RS symbols (1(single symbol),2(double symbol))
pdsch{1}.DMRS.DMRSAdditionalPosition = 0;  % Additional DM-RS symbol positions (max range 0...3)
pdsch{1}.DMRS.NIDNSCID = 1;                % Scrambling identity (0...65535)
pdsch{1}.DMRS.NSCID = 0;                   % Scrambling initialization (0,1)

Настройка PDSCH PT-RS

Установите параметры PT-RS.

% PT-RS configuration (TS 38.211 section 7.4.1.2)
pdsch{1}.EnablePTRS = 0;             % Enable or disable the PT-RS (1 or 0)
pdsch{1}.PTRSPower = 0;              % Additional PT-RS power boosting in dB

pdsch{1}.PTRS.TimeDensity = 1;       % Time density (L_PT-RS) of PT-RS (1,2,4)
pdsch{1}.PTRS.FrequencyDensity = 2;  % Frequency density (K_PT-RS) of PT-RS (2,4)
pdsch{1}.PTRS.REOffset = '00';       % PT-RS resource element offset ('00','01','10','11')
pdsch{1}.PTRS.PTRSPortSet = 0;       % PT-RS antenna ports must be a subset of DM-RS ports

Когда PT-RS включен, порты DM-RS должны быть в диапазоне от 0 до 3 для типа 1 настройки DM-RS, и в диапазоне от 0 до 5 для типа 2 настройки DM-RS. Номинально, порт антенны PT-RS является самым низким номером порта DM-RS.

Определение нескольких экземпляров PDSCH

Задайте вторую последовательность PDSCH для второго BWP.

pdsch{2} = pdsch{1};                   % Create a PDSCH configuration object for the second UE
pdsch{2}.Enable = 1;
pdsch{2}.Label = 'UE 2 - PDSCH @ 30 kHz';
pdsch{2}.BandwidthPartID = 2;          % PDSCH mapped to the second BWP
pdsch{2}.RNTI = 12;                    % RNTI for the second UE
pdsch{2}.SymbolAllocation = [0 12];
pdsch{2}.SlotAllocation = [2:4, 6:20];
pdsch{2}.PRBSet  = [25:30, 35:38];     % PRB allocation, relative to BWP

Настройка экземпляров CSI-RS

Этот раздел конфигурирует CSI-RS в форме волны. Каждый элемент в массиве ячеек nrWavegenCSIRSConfig объекты задают набор ресурсов CSI-RS, сопоставленных с BWP. Задайте два отключенных набора ресурсов CSI-RS.

Общие параметры

Установите эти параметры для набора ресурсов CSI-RS.

  • Включите или отключите этот набор ресурсов CSI-RS.

  • Задайте метку для этого набора ресурсов CSI-RS.

  • Задайте BWP, несущий этот набор ресурсов CSI-RS. Настройка ресурса (ресурсов) CSI-RS использует SCS, заданный для этого BWP.

  • Задайте степень, масштабирующуюся в дБ. Обеспечение скаляра задает степень, масштабирующуюся для одного ресурса CSI-RS, или все сконфигурировали ресурсы CSI-RS. Обеспечение вектора задает отдельный уровень мощности для каждого из ресурсов CSI-RS.

csirs = {nrWavegenCSIRSConfig};
csirs{1}.Enable = 0;
csirs{1}.Label = 'CSI-RS @ 15 kHz';
csirs{1}.BandwidthPartID = 1;
csirs{1}.Power = 3; % Power scaling in dB

Настройка CSI-RS

Можно сконфигурировать эти параметры для одного или нескольких нулевая степень (ZP) или "не обнуляют степень" (NZP) настройки ресурса CSI-RS.

  • Тип ресурса (ресурсов) CSI-RS ('nzp', 'zp').

  • Номер строки соответствует ресурсу (ресурсам) CSI-RS, как задано в таблице 7.4.1.5.3-1 TS 38.211 (1... 18).

  • Плотность частоты ресурса (ресурсов) CSI-RS. Это может быть 'one', 'three', 'dot5even', или 'dot5odd'.

  • Местоположения поднесущей ресурса (ресурсов) CSI-RS в блоке ресурса (RB)

  • Количество RBS выделило ресурсу (ресурсам) CSI-RS (1... 275).

  • Запуск индекса RB выделения ресурса (ресурсов) CSI-RS относительно сетки ресурса несущей (0... 274).

  • Местоположения символа OFDM ресурса (ресурсов) CSI-RS в пазе.

  • Период и смещение пазов (на основе 0) из ресурса (ресурсов) CSI-RS. Этот параметр может быть вектором или массивом ячеек векторов. В последнем случае каждая ячейка соответствует отдельному ресурсу CSI-RS. В случае вектора тот же набор пазов используется для всех ресурсов CSI-RS.

  • Скремблирование идентичности соответствует ресурсу (ресурсам) CSI-RS для псевдослучайной генерации последовательности (0... 1023).

csirs{1}.CSIRSType = {'nzp','zp'};
csirs{1}.RowNumber = [3 5];
csirs{1}.Density = {'one','one'};
csirs{1}.SubcarrierLocations = {6 4};
csirs{1}.NumRB = 25;
csirs{1}.RBOffset = 12;
csirs{1}.SymbolLocations = {13 9};
csirs{1}.CSIRSPeriod = {[5 0], [5 0]};
csirs{1}.NID = 5;

Определение нескольких экземпляров CSI-RS

Задайте второй набор ресурсов CSI-RS для второго BWP.

csirs{2} = nrWavegenCSIRSConfig;
csirs{2}.Enable = 0;
csirs{2}.Label = 'CSI-RS @ 30 kHz';
csirs{2}.BandwidthPartID = 2;
csirs{2}.Power = 3; % Power scaling in dB
csirs{2}.CSIRSType = {'nzp','nzp'};
csirs{2}.RowNumber = [1 1];
csirs{2}.Density = {'three','three'};
csirs{2}.SubcarrierLocations = {0 0};
csirs{2}.NumRB = 50;
csirs{2}.RBOffset = 50;
csirs{2}.SymbolLocations = {6 10};
csirs{2}.CSIRSPeriod = {[10 1], [10 1]};
csirs{2}.NID = 0;

Генерация сигналов

Присвойте весь канал и параметры сигнала в основной объект nrDLCarrierConfig настройки несущей, затем генерирует, и постройте форму волны.

waveconfig.SSBurst = ssburst;
waveconfig.SCSCarriers = scscarriers;
waveconfig.BandwidthParts = bwp;
waveconfig.CORESET = coresets;
waveconfig.SearchSpaces = searchspaces;
waveconfig.PDCCH = pdcch;
waveconfig.PDSCH = pdsch;
waveconfig.CSIRS = csirs;

% Generate complex baseband waveform
[waveform,info] = nrWaveformGenerator(waveconfig);

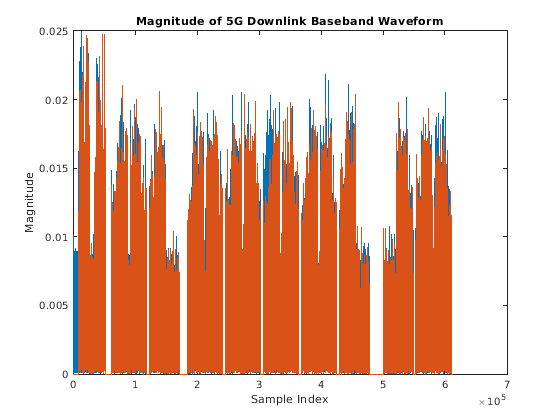

Постройте величину основополосной формы волны для набора заданных портов антенны.

figure;
plot(abs(waveform));
title('Magnitude of 5G Downlink Baseband Waveform');
xlabel('Sample Index');
ylabel('Magnitude');

Постройте spectogram формы волны для первого порта антенны.

samplerate = info.ResourceGrids(1).Info.SampleRate;
nfft = info.ResourceGrids(1).Info.Nfft;
figure;
spectrogram(waveform(:,1),ones(nfft,1),0,nfft,'centered',samplerate,'yaxis','MinThreshold',-130);
title('Spectrogram of 5G Downlink Baseband Waveform');

Функция генератора формы волны возвращает форму волны временного интервала и структуру info. info структура содержит базовую сетку элемента ресурса и отказ ресурсов, которые весь PDSCH и экземпляры PDCCH используют в форме волны.

ResourceGrids поле является массивом структур, который содержит эти поля.

  • Сетка ресурса, соответствующая каждому BWP.

  • Сетка ресурса полной полосы пропускания, содержащей каналы и сигналы в каждом BWP.

  • Информационная структура с информацией, соответствующей каждому BWP. Например, отобразите информацию первого BWP.

disp('Modulation information associated with BWP 1:')
disp(info.ResourceGrids(1).Info)
Modulation information associated with BWP 1:
                   Nfft: 4096
             SampleRate: 61440000
    CyclicPrefixLengths: [320 288 288 288 288 288 288 320 288 288 288 ... ]
          SymbolLengths: [4416 4384 4384 4384 4384 4384 4384 4416 4384 ... ]
              Windowing: 0
           SymbolPhases: [0 0 0 0 0 0 0 0 0 0 0 0 0 0]
         SymbolsPerSlot: 14
       SlotsPerSubframe: 1
          SlotsPerFrame: 10
                     k0: 0

Сгенерированная сетка ресурса является 3-D матрицей. Различные плоскости в сетке представляют порты антенны в увеличивающемся порядке номера порта.

Смотрите также

Функции

Объекты

Похожие темы

Для просмотра документации необходимо авторизоваться на сайте
