5G восходящий канал NR векторная генерация сигналов

В этом примере показано, как сконфигурировать и сгенерировать 5G восходящий канал NR векторная форма волны с физическим восходящим каналом совместно использованный канал (PUSCH) и звучание опорным сигналом (SRS) для основополосной несущей компонента при помощи nrWaveformGenerator функция.

Введение

В этом примере показано, как параметрировать и сгенерировать форму волны восходящего канала нового радио (NR) 5G при помощи nrWaveformGenerator функция. Сгенерированная форма волны содержит эти каналы и сигналы.

  • PUSCH и его связанный опорный сигнал демодуляции (DM-RS) и отслеживающий фазу опорный сигнал (PT-RS)

  • SRS

Основополосная форма волны несущей компонента в этом примере характеризуется несколькими расстоянием между поднесущими (SCS) несущие и части полосы пропускания (BWP) и несколько последовательностей PUSCH и экземпляров передачи SRS по различному BWPs. Пример также показывает, как параметрировать и сгенерировать восходящую управляющую информацию (UCI) на PUSCH с CG-UCI и SRS для расположения.

Для примера о том, как сгенерировать форму волны восходящего канала 5G с физическим восходящим каналом управления (PUCCH), смотрите 5G Восходящий канал NR с Векторной Генерацией сигналов PUCCH.

Форма волны и настройка несущей

Используйте nrULCarrierConfig объект параметрировать основополосную генерацию сигналов. Этот объект содержит набор дополнительных объектов, сопоставленных с каналами формы волны, и сигнализирует и позволяет вам установить эти восходящие параметры конфигурации несущей.

  • Пометьте для этой настройки несущей UL

  • Полоса пропускания несущей SCS в блоках ресурса

  • ID ячейки Carrier

  • Длина сгенерированной формы волны в подкадрах

  • Работа с окнами

  • Частота дискретизации OFDM-модулируемой формы волны

  • Несущая частота для компенсации фазы символа

Можно управлять полосами пропускания несущей SCS и защитными полосами с помощью NStartGrid и NSizeGrid свойства nrSCSCarrierConfig объект.

waveconfig = nrULCarrierConfig;    % Create an uplink carrier configuration object
waveconfig.Label = 'UL carrier 1'; % Label for this uplink waveform configuration
waveconfig.NCellID = 0;            % Cell identity
waveconfig.ChannelBandwidth = 40;  % Channel bandwidth (MHz)
waveconfig.FrequencyRange = 'FR1'; % 'FR1' or 'FR2'
waveconfig.NumSubframes = 10;      % Number of 1 ms subframes in generated waveform (1, 2, 4, 8 slots per 1 ms subframe, depending on SCS)
waveconfig.WindowingPercent = 0;   % Percentage of windowing relative to FFT length
waveconfig.SampleRate = [];        % Sample rate of the OFDM-modulated waveform
waveconfig.CarrierFrequency = 0;   % Carrier frequency in Hz. This property is used for symbol phase
                                   % compensation before OFDM modulation

% Define a set of SCS-specific carriers, using the maximum sizes for a
% 40 MHz NR channel. See TS 38.101-1 for more information on defined
% bandwidths and guardband requirements.
scscarriers = {nrSCSCarrierConfig,nrSCSCarrierConfig};
scscarriers{1}.SubcarrierSpacing = 15;
scscarriers{1}.NSizeGrid = 216;
scscarriers{1}.NStartGrid = 0;

scscarriers{2}.SubcarrierSpacing = 30;
scscarriers{2}.NSizeGrid = 106;
scscarriers{2}.NStartGrid = 1;

BWPs

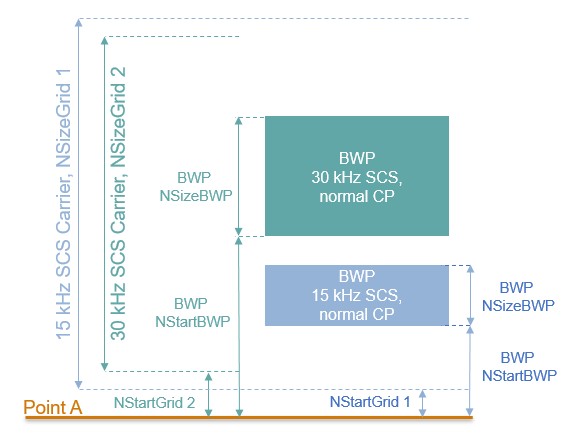

BWP формируется набором непрерывных ресурсов, совместно использующих нумерологию на данной несущей SCS. Можно задать несколько BWPs использование массива ячеек. Каждый элемент в массиве ячеек nrWavegenBWPConfig объекты задают BWP. Для каждого BWP можно задать SCS, длину циклического префикса (CP) и полосу пропускания. SubcarrierSpacing свойство соединяет BWP с одним из SCS определенные несущие, заданные ранее. NStartBWP свойство управляет местоположением BWP в несущей относительно точки A. NStartBWP описывается в общих блоках ресурса (CRB) в терминах нумерологии BWP. Различный BWPs может перекрыться друг с другом.

% BWP configurations
bwp = {nrWavegenBWPConfig,nrWavegenBWPConfig};
bwp{1}.BandwidthPartID = 1;        % BWP ID
bwp{1}.Label = 'BWP 1 @ 15 kHz';   % Label for this BWP
bwp{1}.SubcarrierSpacing = 15;     % BWP subcarrier spacing
bwp{1}.CyclicPrefix = 'Normal';    % BWP cyclic prefix for 15 kHz
bwp{1}.NSizeBWP = 25;              % Size of BWP in PRBs
bwp{1}.NStartBWP = 10;             % Position of BWP, relative to point A, in CRBs

bwp{2}.BandwidthPartID = 2;        % BWP ID
bwp{2}.Label = 'BWP 2 @ 30 kHz';   % Label for this BWP
bwp{2}.SubcarrierSpacing = 30;     % BWP subcarrier spacing
bwp{2}.CyclicPrefix = 'Normal';    % BWP cyclic prefix for 30 kHz
bwp{2}.NSizeBWP = 51;              % Size of BWP in PRBs
bwp{2}.NStartBWP = 40;             % Position of BWP, relative to point A, in CRBs

Настройка экземпляров PUSCH

Задайте набор экземпляров передачи PUSCH в форме волны при помощи массива ячеек. Каждый элемент в массиве ячеек nrWavegenPUSCHConfig объекты задают последовательность экземпляров передачи PUSCH. Этот пример задает две последовательности PUSCH что модель две передачи оборудования пользователя (UE).

Общие параметры

Установите эти параметры для каждой последовательности PUSCH.

  • Включите или отключите эту последовательность PUSCH.

  • Задайте метку для этой последовательности PUSCH.

  • Задайте BWP перенос PUSCH. PUSCH использует SCS, заданный для этого BWP.

  • Степень, масштабирующаяся в дБ.

  • Включите или отключите транспортное кодирование канала UL-SCH.

  • RNTI.

  • NID для скремблирования битов PUSCH.

  • Преобразуйте предварительное кодирование. То, когда преобразовывают предварительное кодирование, является true, предварительное кодирование преобразования включено, и результирующей формой волны является DFT-s-OFDM. То, когда преобразовывают предварительное кодирование, является false, результирующей формой волны является CP-OFDM.

  • Целевая скорость кода раньше вычисляла транспортные размеры блока.

  • Служебный параметр.

  • Схема Transmission. Когда схемой передачи является 'codebook', предварительное кодирование MIMO включено, и матрица перед кодированием выбрана на основе количества слоев, количества портов антенны и переданного предварительно кодирующего матричного индикатора. Когда передача установлена в 'nonCodebook', единичная матрица используется, не ведя ни к какому предварительному кодированию MIMO.

  • Модуляция символа.

  • Количество слоев. Количество слоев ограничивается максимумом 4 в восходящем канале, когда существует только одна передача кодовой комбинации. Номинально, номер слоев определяется к 1, когда преобразовывают предварительное кодирование, включен. Это значение проигнорировано, когда DMRS.PortSet свойство задано.

  • Количество портов антенны. Это используется, когда передача книги шифров включена. Количество портов антенны должно быть больше или быть равно количеству сконфигурированных портов DM-RS.

  • Переданный предварительно кодирующий матричный индикатор.

  • Последовательность версии сокращения (RV).

  • Скачкообразное движение частоты.

  • Блок ресурса возмещен для второго транзитного участка.

  • Транспортный источник данных блока. Можно использовать массив битов или одну из этих стандартных псевдошумовых последовательностей: 'PN9-ITU', 'PN9', 'PN11', 'PN15', 'PN23'. Можно задать seed для генератора как массив ячеек в форме {'PN9', seed}. Если вы не задаете seed, генератор инициализируется всеми единицами.

pusch = {nrWavegenPUSCHConfig};           % Create a PUSCH configuration object for the first UE
pusch{1}.Enable = 1;                      % Enable PUSCH sequence
pusch{1}.Label = 'UE 1 - PUSCH @ 15 kHz'; % Label for this PUSCH sequence
pusch{1}.BandwidthPartID = 1;             % BWP of PUSCH transmission
pusch{1}.Power = 0;                       % Power scaling in dB
pusch{1}.Coding = 1;                      % Enable the UL-SCH transport channel coding
pusch{1}.NID = 1;                         % Scrambling for data part
pusch{1}.RNTI = 11;                       % RNTI for the first UE
pusch{1}.TransformPrecoding = false;      % Transform precoding
pusch{1}.TargetCodeRate = 0.47;           % Code rate used to calculate transport block sizes
pusch{1}.XOverhead = 0;                   % Rate matching overhead

% Transmission settings
pusch{1}.TransmissionScheme = 'codebook'; % 'codebook','nonCodebook'
pusch{1}.Modulation = 'QPSK';             % 'pi/2-BPSK','QPSK','16QAM','64QAM','256QAM'
pusch{1}.NumLayers = 2;                   % Number of PUSCH layers
pusch{1}.NumAntennaPorts = 4;             % Number of antenna ports
pusch{1}.TPMI = 0;                        % Transmitted precoding matrix indicator (0...27)
pusch{1}.RVSequence = [0 2 3 1];          % RV sequence to be applied cyclically across the PUSCH allocation sequence
pusch{1}.FrequencyHopping = 'interSlot';  % Frequency hopping configuration
pusch{1}.SecondHopStartPRB = 10;          % Resource block offset for second hop

% Data source
pusch{1}.DataSource = 'PN9';              % Channel data source

Выделение

Этот рисунок показывает параметры выделения PUSCH.

Можно установить эти параметры, чтобы управлять выделением PUSCH. Эти параметры относительно BWP.

  • PUSCH, сопоставляющий тип.

  • Символы в пазе, выделенном каждому экземпляру PUSCH. Для PUSCH, сопоставляющего тип 'A', начальный символ в пазе должен быть нулем, и длина может быть от 4 до 14 (для нормального CP) и до 12 (для расширенного CP). Для PUSCH, сопоставляющего тип 'B', начальный символ может быть от любого символа в пазе

  • Пазы в системе координат используются для последовательности PUSCH.

  • Период выделения в пазах. Пустой период не указывает ни на какое повторение шаблона паза.

  • Выделенный PRBs относительно BWP.

pusch{1}.MappingType = 'A';         % PUSCH mapping type ('A'(slot-wise),'B'(non slot-wise))
pusch{1}.SymbolAllocation = [0 14]; % First symbol and length
pusch{1}.SlotAllocation = [0 1];    % Allocated slots indices for PUSCH sequence
pusch{1}.Period = 5;                % Allocation period in slots
pusch{1}.PRBSet = 0:10;             % PRB allocation

Настройка PUSCH RS DM

Установите параметры DM-RS.

% Antenna port and DM-RS configuration (TS 38.211 section 6.4.1.1)
pusch{1}.DMRSPower = 0;                    % Additional power boosting in dB

pusch{1}.DMRS.DMRSConfigurationType = 1;   % DM-RS configuration type (1,2)
pusch{1}.DMRS.NumCDMGroupsWithoutData = 2; % Number of DM-RS CDM groups without data. The value can be one of the set {1,2,3}
pusch{1}.DMRS.DMRSPortSet = [0 2];         % DM-RS antenna ports used ([] gives port numbers 0:NumLayers-1)
pusch{1}.DMRS.DMRSTypeAPosition = 2;       % Mapping type A only. First DM-RS symbol position (2,3)
pusch{1}.DMRS.DMRSLength = 1;              % Number of front-loaded DM-RS symbols (1(single symbol),2(double symbol))
pusch{1}.DMRS.DMRSAdditionalPosition = 2;  % Additional DM-RS symbol positions (max range 0...3)
pusch{1}.DMRS.NIDNSCID = 1;                % Scrambling identity for CP-OFDM (0...65535). Use empty ([]) to use physical layer cell identity
pusch{1}.DMRS.NSCID = 0;                   % Scrambling initialization for CP-OFDM (0,1)
pusch{1}.DMRS.NRSID = 0;                   % Scrambling identity for DFT-s-OFDM DM-RS (0...1007). Use empty ([]) to use physical layer cell identity

pusch{1}.DMRS.GroupHopping = true;         % Group hopping configuration. This property is used only when transform precoding is enabled
pusch{1}.DMRS.SequenceHopping = false;     % Sequence hopping configuration. This property is used only when transform precoding is enabled

GroupHopping свойство используется в генерации последовательности DM-RS, когда преобразовывают предварительное кодирование, включен. Можно установить GroupHopping к:

  • 'enable' указать на присутствие скачкообразного движения группы. Это сконфигурировано параметром более высокого слоя sequenceGroupHopping.

  • 'disable' указать на присутствие скачкообразного движения последовательности. Это сконфигурировано параметром более высокого слоя sequenceHopping.

  • 'neither' чтобы указать и на скачкообразное движение группы и на скачкообразное движение последовательности не присутствуют.

Количество групп DM-RS CDM без данных зависит от типа настройки. Максимальное количество групп DM-RS CDM может быть 2 для типа 1 настройки DM-RS, и это может быть 3 для типа 2 настройки DM-RS.

Настройка PUSCH PT-RS

Установите параметры PT-RS.

% PT-RS configuration (TS 38.211 section 6.4.1.2)
pusch{1}.EnablePTRS = 0;            % Enable or disable the PT-RS (1 or 0)
pusch{1}.PTRSPower = 0;             % Additional PT-RS power boosting in dB for CP-OFDM

pusch{1}.PTRS.TimeDensity = 1;      % Time density (L_PT-RS) of PT-RS (1,2,4)
pusch{1}.PTRS.FrequencyDensity = 2; % Frequency density (K_PT-RS) of PT-RS for CP-OFDM (2,4)
pusch{1}.PTRS.NumPTRSSamples = 2;   % Number of PT-RS samples (NGroupSamp) for DFT-s-OFDM (2,4)
pusch{1}.PTRS.NumPTRSGroups = 2;    % Number of PT-RS groups (NPTRSGroup) for DFT-s-OFDM (2,4,8)
pusch{1}.PTRS.REOffset = '00';      % PT-RS resource element offset for CP-OFDM ('00','01','10','11')
pusch{1}.PTRS.PTRSPortSet = 0;      % PT-RS antenna ports must be a subset of DM-RS ports for CP-OFDM
pusch{1}.PTRS.NID = 0;              % PT-RS scrambling identity for DFT-s-OFDM (0...1007)

Когда PT-RS включен для CP-OFDM, порты DM-RS должны быть в диапазоне от 0 до 3 для типа 1 настройки DM-RS, и в диапазоне от 0 до 5 для типа 2 настройки DM-RS. Когда PT-RS включен для DFT-s-OFDM, и номер групп PT-RS определяется к 8, номер выборок PT-RS должен быть определен к 4.

UCI на PUSCH

Можно установить эти параметры, чтобы сконфигурировать передачу UCI на PUSCH.

  • Включите или отключите передачу HARQ-ACK, части 1 CSI, CSI part2 и CG-UCI

  • Количество HARQ-ACK, части 1 CSI, части 2 CSI и битов CG-UCI.

  • BetaOffsetACK, BetaOffsetCSI1, BetaOffsetCSI2, и BetaOffsetCGUCI может быть установлен из таблиц 9.3-1 и 9.3-2 TS 38.213.

  • Источник данных для HARQ-ACK, части 1 CSI, части 2 CSI и CG-UCI. Можно использовать массив битов или одну из этих стандартных псевдошумовых последовательностей: 'PN9-ITU', 'PN9', 'PN11', 'PN15', 'PN23'. Можно задать seed для генератора как массив ячеек в форме {'PN9', seed}. Если вы не задаете seed, генератор инициализируется всеми единицами.

  • Включите передачу UL-SCH с UCI.

  • UCIScaling обеспечивается более высоким параметром слоя scaling, согласно TS 38.212, разделите 6.3.2.4.

pusch{1}.EnableACK = true;        % Enable or disable HARQ-ACK
pusch{1}.NumACKBits = 5;          % Number of HARQ-ACK bits
pusch{1}.BetaOffsetACK = 1;       % Power factor of HARQ-ACK
pusch{1}.DataSourceACK = 'PN9';   % HARQ-ACK data source
pusch{1}.EnableCSI1 = true;       % Enable or disable CSI part 1
pusch{1}.NumCSI1Bits = 10;        % Number of CSI part 1 bits
pusch{1}.BetaOffsetCSI1 = 2;      % Power factor of CSI part 1
pusch{1}.DataSourceCSI1 = 'PN9';  % CSI part 1 data source
pusch{1}.EnableCSI2 = true;       % Enable or disable CSI part 2
pusch{1}.NumCSI2Bits = 10;        % Number of CSI part 2 bits
pusch{1}.BetaOffsetCSI2 = 2;      % Power factor of CSI part 2
pusch{1}.DataSourceCSI2 = 'PN9';  % CSI part 2 data source
pusch{1}.EnableCGUCI = false;     % Enable or disable CG-UCI
pusch{1}.NumCGUCIBits = 10;       % Number of CG-UCI bits
pusch{1}.BetaOffsetCGUCI = 2;     % Power factor of CG-UCI
pusch{1}.DataSourceCGUCI = 'PN9'; % CG-UCI data source
pusch{1}.EnableULSCH = true;      % Enable or disable UL-SCH when there is UCI transmission on PUSCH
pusch{1}.UCIScaling = 1;          % Scaling factor (0.5, 0.65, 0.8, 1)

Когда и HARQ-ACK и CG-UCI включены, Раздел 6.3.2.1.4 из TS 38.212 задает последовательность битов UCI как объединение битов CG-UCI и битов HARQ-ACK. Поэтому обработка UCI на PUSCH рассматривает любой активный источник CG-UCI как расширение HARQ-ACK и только значения BetaOffsetACK используется в этом случае.

Определение нескольких последовательностей PUSCH

Задайте вторую последовательность PUSCH для второго BWP.

pusch{2} = pusch{1};                 % Create a PUSCH configuration object for the second UE
pusch{2}.Enable = 1;
pusch{2}.Label = 'UE 2 - PUSCH @ 30 kHz';
pusch{2}.BandwidthPartID = 2;        % PUSCH mapped to the second BWP
pusch{2}.RNTI = 12;                  % RNTI for the second UE
pusch{2}.SymbolAllocation = [0 12];
pusch{2}.SlotAllocation = [5 6 7 8];
pusch{2}.PRBSet = 5:10;              % PRB allocation, relative to BWP
pusch{2}.Period = 10;
pusch{2}.TransformPrecoding = 1;
pusch{2}.FrequencyHopping = 'interSlot';
pusch{2}.NumLayers = 1;
pusch{2}.RNTI = 1;

pusch{2}.DMRS.GroupHopping = false;
pusch{2}.DMRS.DMRSPortSet = 1;

Настройка экземпляров SRS

Задайте SRS в форме волны. Каждый элемент в массиве ячеек nrWavegenSRSConfig объекты задают последовательность экземпляров SRS, сопоставленных с BWP. Задайте две отключенных последовательности SRS.

Общие параметры

Установите эти параметры для каждой последовательности SRS.

  • Включите или отключите эту последовательность SRS.

  • Задайте метку для этой последовательности SRS.

  • Задайте BWP, несущий эту последовательность SRS. Настройка последовательности SRS использует SCS, заданный для этого BWP.

  • Задайте степень, масштабирующуюся в дБ.

srs = {nrWavegenSRSConfig};
srs{1}.Enable = 0;
srs{1}.Label = 'SRS @ 15 kHz';
srs{1}.BandwidthPartID = 1;
srs{1}.Power = 3; % Power scaling in dB

Настройка SRS

Можно сконфигурировать эти параметры для каждой последовательности SRS.

  • Количество портов антенны SRS.

  • Символы в пазе, выделенном каждой последовательности SRS.

  • Пазы в период используются для передачи SRS.

  • Период выделения в пазах. Пустой период не указывает ни на какое повторение шаблона паза.

  • Стартовая позиция последовательности SRS в BWP в RBS.

  • Дополнительная частота возмещена от стартовой позиции в блоках 4-PRB.

  • Полоса пропускания и настройка скачкообразного движения частоты. Занимаемая полоса зависит от свойств CSRS, BSRS, и BHop. Установите BHop < BSRS включить скачкообразное движение частоты.

  • Расческа передачи, чтобы задать плотность частоты SRS в поднесущих.

  • Смещение передачи расчесывает в поднесущих.

  • Циклический сдвиг, вращающий низкую-PAPR последовательность оснований. Максимальное количество циклических сдвигов, 8 или 12, зависит от номера расчески передачи, 2 или 4. Для 4 портов антенны SRS набор поднесущей, выделенный SRS в первых и третьих портах антенны, зависит от циклического сдвига.

  • Количество повторных символов SRS в пазе. Это отключает частоту, скачкообразно двигающуюся в блоках Repetition символы. Установите Repetition = 1 ни для какого повторения.

  • Группа или скачкообразное движение последовательности. Это может быть 'neither', 'groupHopping' или 'sequenceHopping'.

  • Скремблирование идентичности. Это инициализирует псевдослучайную двоичную последовательность, когда группе или скачкообразному движению последовательности включают.

srs{1}.NumSRSPorts = 1;             % Number of SRS ports (1,2,4)
srs{1}.NumSRSSymbols = 4;           % Number of SRS symbols in a slot (1,2,4)
srs{1}.SymbolStart = 10;            % Time-domain position of the SRS in the slot. (8...13) for normal CP and (6...11) for extended CP
srs{1}.SlotAllocation = 2;          % Allocated slots indices
srs{1}.Period = 5;                  % Allocation period in slots
srs{1}.FrequencyStart = 0;          % Frequency position of the SRS in BWP in RBs
srs{1}.NRRC = 0;                    % Additional offset from FreqStart specified in blocks of 4 PRBs (0...67)
srs{1}.CSRS = 13;                   % Bandwidth configuration C_SRS (0...63). It controls the allocated bandwidth to the SRS
srs{1}.BSRS = 2;                    % Bandwidth configuration B_SRS (0...3). It controls the allocated bandwidth to the SRS
srs{1}.BHop = 1;                    % Frequency hopping configuration (0...3). Set BHop < BSRS to enable frequency hopping
srs{1}.KTC = 2;                     % Comb number (2,4). It indicates the allocation of the SRS every KTC subcarriers
srs{1}.KBarTC = 0;                  % Subcarrier offset of the SRS sequence (0...KTC-1)
srs{1}.CyclicShift = 0;             % Cyclic shift number (0...NCSmax-1). NCSmax = 8 for KTC = 2 and NCSmax = 12 for KTC = 4.
srs{1}.Repetition = 1;              % Repetition factor (1,2,4). It indicates the number of equal consecutive SRS symbols in a slot
srs{1}.GroupSeqHopping = 'neither'; % Group or sequence hopping ('neither', 'groupHopping', 'sequenceHopping')
srs{1}.NSRSID = 0;                  % Scrambling identity (0...1023)
srs{1}.SRSPositioning = false;      % Enable SRS for user positioning

Определение нескольких последовательностей SRS

Задайте вторую последовательность SRS для второго BWP.

srs{2} = srs{1};
srs{2}.Enable = 0;
srs{2}.Label = 'SRS @ 30 kHz';
srs{2}.BandwidthPartID = 2;
srs{2}.NumSRSSymbols = 2;
srs{2}.SymbolStart = 12;
srs{2}.SlotAllocation = [5 6 7 8];
srs{2}.Period = 10;
srs{2}.BSRS = 0;
srs{2}.BHop = 0;

Генерация сигналов

Присвойте весь канал и параметры сигнала к основному объекту nrULCarrierConfig настройки несущей, затем сгенерируйте и постройте форму волны.

waveconfig.SCSCarriers = scscarriers;
waveconfig.BandwidthParts = bwp;
waveconfig.PUSCH = pusch;
waveconfig.SRS = srs;

% Generate complex baseband waveform
[waveform,info] = nrWaveformGenerator(waveconfig);

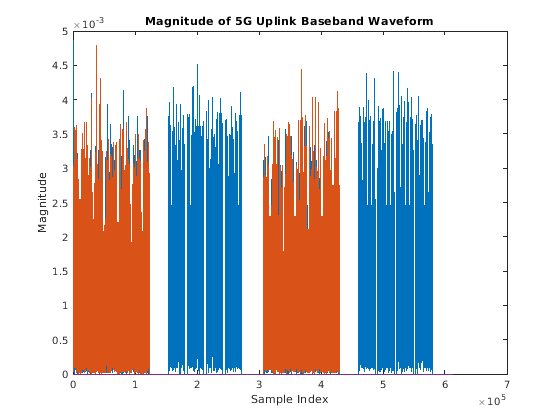

Постройте величину основополосной формы волны для набора заданных портов антенны.

figure;
plot(abs(waveform));
title('Magnitude of 5G Uplink Baseband Waveform');
xlabel('Sample Index');
ylabel('Magnitude');

Постройте spectogram формы волны для первого порта антенны.

samplerate = info.ResourceGrids(1).Info.SampleRate;
nfft = info.ResourceGrids(1).Info.Nfft;
figure;
spectrogram(waveform(:,1),ones(nfft,1),0,nfft,'centered',samplerate,'yaxis','MinThreshold',-130);
title('Spectrogram of 5G Uplink Baseband Waveform');

Функция генератора формы волны возвращает форму волны временного интервала и структуру info. info структура содержит базовую сетку элемента ресурса и отказ ресурсов, которые весь PUSCH и экземпляры SRS используют в форме волны.

ResourceGrids поле является массивом структур, который содержит эти поля.

  • Сетка ресурса, соответствующая каждому BWP.

  • Сетка ресурса полной полосы пропускания, содержащей каналы и сигналы в каждом BWP.

  • Информационная структура с информацией, соответствующей каждому BWP. Например, отобразите информацию первого BWP.

disp('Modulation information associated with BWP 1:')
disp(info.ResourceGrids(1).Info)
Modulation information associated with BWP 1:
                   Nfft: 4096
             SampleRate: 61440000
    CyclicPrefixLengths: [320 288 288 288 288 288 288 320 288 288 288 ... ]
          SymbolLengths: [4416 4384 4384 4384 4384 4384 4384 4416 4384 ... ]
              Windowing: 0
           SymbolPhases: [0 0 0 0 0 0 0 0 0 0 0 0 0 0]
         SymbolsPerSlot: 14
       SlotsPerSubframe: 1
          SlotsPerFrame: 10
                     k0: 0

Сгенерированная сетка ресурса является 3-D матрицей. Различные плоскости в сетке представляют порты антенны в увеличивающемся порядке номера порта.

Смотрите также

Функции

Объекты

Похожие темы

Для просмотра документации необходимо авторизоваться на сайте
