Линейные графики

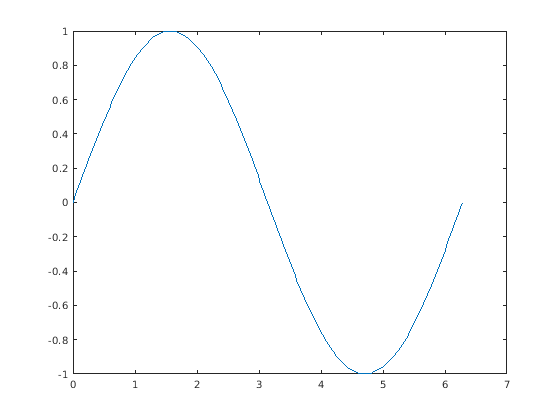

Чтобы построить двумерные графики, используйте функцию plot. Например, постройте график значения синусоидальной функции от 0 до:

x = 0:pi/100:2*pi;
y = sin(x);
plot(x,y)

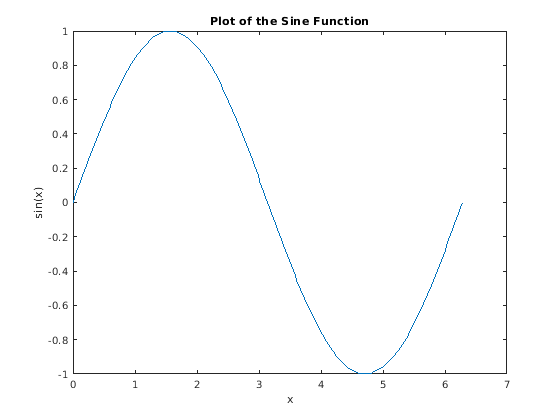

Можно маркировать оси и добавить заголовок.

xlabel('x')
ylabel('sin(x)')
title('Plot of the Sine Function')

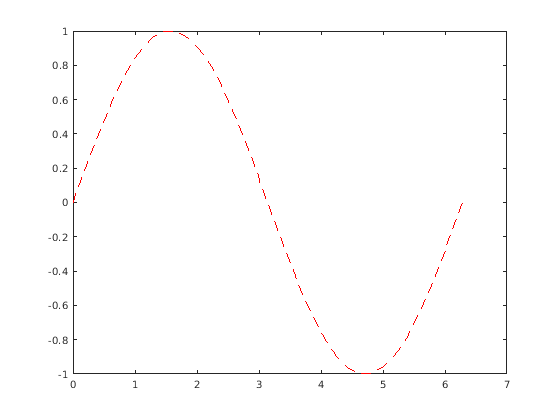

Путем добавления третьего входного параметра к функции plot можно построить график тех же переменных с помощью красной пунктирной линии.

plot(x,y,'r--')

'r--' является спецификацией строки. Каждая спецификация может включать символы для цвета линии, стиля и маркера. Маркером является символ, который появляется в каждой нанесенной на график точке данных, такой как +, o или *. Например, 'g:*' запрашивает точечную зеленую строку с маркерами *.

Заметьте, что заголовки и метки, которые вы задали для первого графика, больше не находятся в текущем окне фигуры. По умолчанию MATLAB® очищает фигуру каждый раз, когда вы вызываете функцию построения графика, сбрасывая оси и другие элементы, чтобы подготовить новый график.

Чтобы добавить графики к существующей фигуре, используйте hold on. Пока вы не используете hold off или закрываете окно, все графики появляются в текущем окне фигуры.

x = 0:pi/100:2*pi;
y = sin(x);
plot(x,y)

hold on

y2 = cos(x);
plot(x,y2,':')
legend('sin','cos')

hold off

3-D Графики

Трехмерные графики обычно отображают поверхность, заданную функцией в двух переменных, z = f (x, y).

Чтобы оценить z, сначала создайте ряд (x, y) точки по области функции с помощью meshgrid.

[X,Y] = meshgrid(-2:.2:2);
Z = X .* exp(-X.^2 - Y.^2);

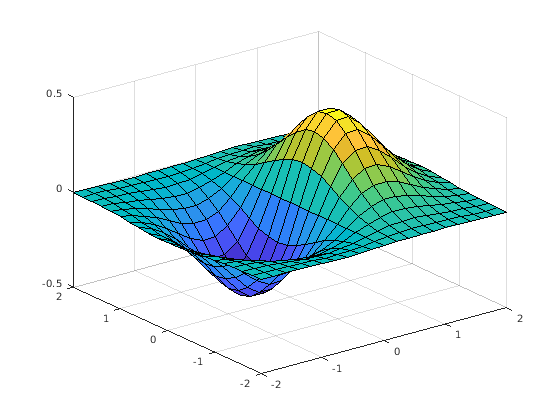

Затем создайте объемную поверхностную диаграмму.

surf(X,Y,Z)

И функция surf и ее компаньон mesh отображают поверхности в трех измерениях. surf отображает и соединительные линии и полигоны поверхности в цвете. mesh создает каркасные поверхности, которые окрашивают только линии, соединяющие определяющие точки.

Подграфики

Можно отобразить несколько графиков в различных подобластях того же окна с помощью функции subplot.

Первые два входных параметра к subplot указывают на количество графиков в каждой строке и столбце. Третий входной параметр задает, какой график активен. Например, создайте четыре графика в сетке 2 на 2 в рамках окна фигуры.

t = 0:pi/10:2*pi;
[X,Y,Z] = cylinder(4*cos(t));
subplot(2,2,1); mesh(X); title('X');
subplot(2,2,2); mesh(Y); title('Y');
subplot(2,2,3); mesh(Z); title('Z');
subplot(2,2,4); mesh(X,Y,Z); title('X,Y,Z');
