Запросите внутренние точки Триангуляции Делоне
TF = isInterior(DT)TF = isInterior(DT)TF 1 (true), когда соответствующий треугольник в DT в области и 0 (false) в противном случае.
Вычислите и постройте треугольники 2D ограниченной Триангуляции Делоне в заданном контуре.
Создайте геометрическую область, форма которой является квадратным кадром.
outerprofile = [-5 -5; -3 -5; -1 -5; 1 -5;
3 -5; 5 -5; 5 -3; 5 -1;
5 1; 5 3; 5 5; 3 5;
1 5; -1 5; -3 5; -5 5;
-5 3; -5 1; -5 -1; -5 -3];
innerprofile = outerprofile.*0.5;
P = [outerprofile; innerprofile];Задайте граничные ограничения.
outercons = [(1:19)' (2:20)'; 20 1;]; innercons = [(21:39)' (22:40)'; 40 21]; C = [outercons; innercons];
Создайте ограниченную Триангуляцию Делоне.
DT = delaunayTriangulation(P,C);

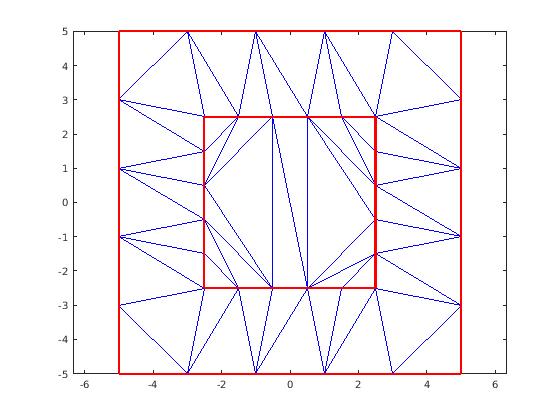

Постройте график триангуляции, подсветив внутренние и внешние квадраты красного цвета.
triplot(DT) hold on plot(DT.Points(innercons',1),DT.Points(innercons',2), ... '-r','LineWidth',2) plot(DT.Points(outercons',1),DT.Points(outercons',2), ... '-r','LineWidth',2) axis equal

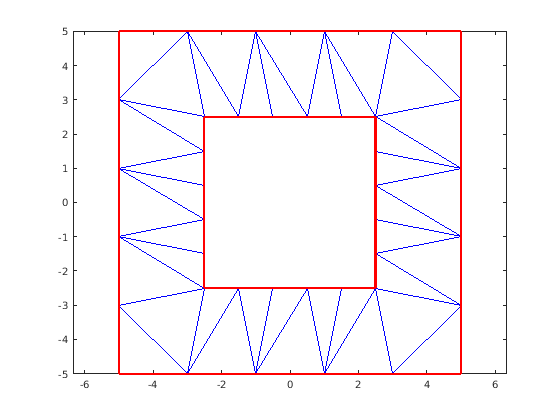

Постройте только треугольники между внутренними и внешними квадратами, подсветив внутренние и внешние квадраты красного цвета.
figure TF = isInterior(DT); triplot(DT.ConnectivityList(TF,:),DT.Points(:,1),DT.Points(:,2)) hold on plot(DT.Points(outercons',1),DT.Points(outercons',2), ... '-r','LineWidth',2) plot(DT.Points(innercons',1),DT.Points(innercons',2), ... '-r','LineWidth',2) axis equal
isInterior может привести к неправильным или противоречивым результатам, когда граничные ограничения пересекаются или накладываются. Чтобы избежать этого поведения, используйте ограничения, которые формируют один или несколько закрытых контуров, которые не пересекаются или накладываются. Когда граничные ограничения вкладываются без пересечений или перекрытий, внутренних или внешних альтернатив состояния через контуры.
