Задайте, ввести ли длину задержки непосредственно в диалоговое окно (зафиксированная задержка) или наследовать задержку от входного порта (переменная задержка).

Задайте скалярную длину задержки как действительное, неотрицательное целое число. Значение из области значений или значение нецелого числа в диалоговом окне (зафиксированная задержка) возвращают ошибку. Значение из области значений от входного порта (переменная задержка) бросает его в область значений. Значение нецелого числа от входного порта (переменная задержка) обрезает его до целого числа.

Программируемое использование

Задайте, ввести ли начальное условие непосредственно в диалоговое окно или наследовать начальное условие от входного порта.

^Simulink® преобразовывает оффлайн тип данных Начального условия к типу данных входного сигнала u с помощью операции раунда-к-самому-близкому и насыщенности.

Программируемое использование

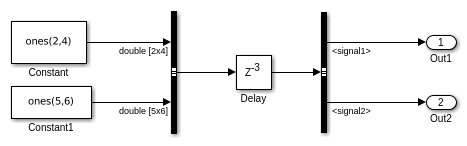

Задайте, выполняет ли блок выборку - или основанная на кадре обработка:

Используйте Входную обработку, чтобы задать, выполняет ли блок выборку - или основанная на кадре обработка. Блок принимает основанные на кадре сигналы для входного параметра u. Все другие входные сигналы должны быть основаны на выборке.

Для получения дополнительной информации об этих двух режимах обработки, смотрите Выборку - и Основанные на кадре Концепции (DSP System Toolbox).

Программируемое использование

Выберите, чтобы использовать кольцевой буфер для хранения состояния в моделировании и генерации кода. В противном случае, массив буферная память состояние.

Используя кольцевой буфер может улучшить скорость выполнения, когда длина задержки является большой. Для буфера массивов количества увеличений операций копии, когда повышается длина задержки. Для кольцевого буфера количество операций копии является постоянным для увеличения длины задержки.

Если одно из следующих условий верно, буфер массивов всегда хранит состояние, потому что кольцевой буфер не улучшает скорость выполнения.

Программируемое использование

Выберите, чтобы увеличить длину задержки от нуля до нижнего предела для Входного режима обработки.

Установка этого флажка предотвращает прямое сквозное соединение от входного порта, u, к выходному порту. Однако этот флажок не может предотвратить прямое сквозное соединение от начального порта условия, x0, к выходному порту.

Зависимость

Чтобы включить этот параметр, установите длину Задержки: Источник к Input port.

Программируемое использование

Выберите, чтобы удалить код, который проверяет на длину задержки из области значений.

Зависимость

Чтобы включить этот параметр, установите длину Задержки: Источник к Input port.

Программируемое использование

Задайте, произвести ли предупреждение или ошибку, когда входной параметр d является меньше, чем нижний предел или больше, чем длина Задержки: Верхний предел. Нижний предел зависит от установки для, Предотвращают прямое сквозное соединение.

Опции для диагностики включают:

Зависимость

Чтобы включить этот параметр, установите длину Задержки: Источник к Input port.

Программируемое использование

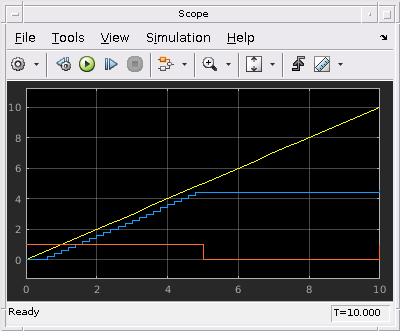

Выберите, чтобы управлять выполнением этого блока с разрешать портом. Блок рассматривается активированным, когда входной параметр к этому порту является ненулевым, и отключен, когда входным параметром является 0. Значение входного параметра проверяется в то же время шаг как блочное выполнение.

Программируемое использование

Задайте триггерное событие, чтобы использовать, чтобы сбросить состояния к начальным условиям.

Программируемое использование

Задайте временной интервал между выборками. Чтобы наследовать частоту дискретизации, установите этот параметр на -1. Этот блок поддерживает дискретную частоту дискретизации, но не время непрерывной выборки.

Программируемое использование

Используйте этот параметр, чтобы присвоить уникальное имя блочному состоянию. Значением по умолчанию является ' '. Когда это поле является пробелом, никакое имя не присвоено. При использовании этого параметра помните эти факторы:

Этот параметр включает имя состояния, должен решить к объекту Сигнала Simulink, когда вы нажимаете Apply.

Для получения дополнительной информации смотрите, Применяют Классы памяти к Отдельному Сигналу, состоянию и Элементам данных Параметра (Simulink Coder).

Программируемое использование

Установите этот флажок, чтобы потребовать, чтобы имя состояния решило к объекту Сигнала Simulink.

Зависимости

Чтобы включить этот параметр, задайте значение для имени состояния. Этот параметр появляется, только если вы устанавливаете образцовое разрешение Сигнала параметра конфигурации значения кроме None.

Установка этого флажка отключает класс памяти Генерации кода.

Программируемое использование

Выберите пользовательский пакет класса памяти путем выбора класса объекта сигнала, который задает целевой пакет. Например, чтобы применить пользовательские классы памяти от встроенного пакета mpt, выберите mpt.Signal. Если вы не используете основанную на ERT цель генерации кода со Встроенным ^Coder®, пользовательские классы памяти не влияют на сгенерированный код.

Если класс, который вы хотите, не появляется в списке, выберите Customize class lists. Для инструкций смотрите, что Целевой Класс Не Появляется в Списке Классов объектов Сигнала (Embedded Coder).

Для получения информации о классах памяти смотрите, Применяют Классы памяти к Отдельному Сигналу, состоянию и Элементам данных Параметра (Simulink Coder). Для получения информации о пользовательских классах памяти смотрите, Применяют Пользовательские Классы памяти к Отдельному Сигналу, состоянию и Элементам данных Параметра (Embedded Coder).

Программируемое использование

Выберите класс памяти состояния для генерации кода.

Используйте класс объекта Сигнала, чтобы выбрать пользовательские классы памяти из пакета кроме Simulink.

Зависимости

Чтобы включить этот параметр, задайте значение для имени состояния.

Программируемое использование
