График XY

Отобразите график X-Y сигналов с помощью окна фигуры MATLAB

расширьте все на странице
  • Библиотека:

  • Simulink / Приемники

Описание

Блок XY Graph отображает график X-Y своих входных параметров в окне фигуры MATLAB®.

Блок имеет два скалярных входных параметра. Блок отображает данные на графике от первого входного параметра (направление X) против данных от второго входного параметра (направление Y). (См. Местоположение порта После Вращения или Зеркального отражения для описания порядка порта для различных блочных ориентаций.) Этот блок полезен для исследования предельных циклов и других данных с двумя состояниями. Данные вне заданной области значений не появляются.

Окно фигуры появляется для каждого блока XY Graph в модели в начале моделирования.

Примечание

Блок XY Graph не поддерживает отстранение в моделировании.

Порты

Входной параметр

развернуть все

Входной параметр графика как x значения на графике X-Y. Смотрите Местоположение порта После Вращения или Зеркального отражения для описания порядка порта для различных блочных ориентаций.

Типы данных: единственный | удваиваются | int8 | int16 | int32 | uint8 | uint16 | uint32 | булевская переменная | фиксированная точка

Входной параметр графика как y значения на графике X-Y. Смотрите Местоположение порта После Вращения или Зеркального отражения для описания порядка порта для различных блочных ориентаций.

Типы данных: единственный | удваиваются | int8 | int16 | int32 | uint8 | uint16 | uint32 | булевская переменная | фиксированная точка

Параметры

развернуть все

Задайте минимальное значение оси X. Данные ниже минимума x проигнорированы.

Программируемое использование

Блочный параметр: xmin
Ввод: символьный вектор
Значения: вещественное число
Значение по умолчанию: '-1'

Задайте максимальное значение оси X. Данные выше максимума x проигнорированы.

Программируемое использование

Блочный параметр: xmax
Ввод: символьный вектор
Значения: вещественное число
Значение по умолчанию: '1'

Задайте минимальное значение оси Y. Данные ниже минимума y проигнорированы.

Программируемое использование

Блочный параметр: ymin
Ввод: символьный вектор
Значения: вещественное число
Значение по умолчанию: '-1'

Задайте максимальное значение оси Y. Данные выше максимума y проигнорированы.

Программируемое использование

Блочный параметр: ymax
Ввод: символьный вектор
Значения: вещественное число
Значение по умолчанию: '1'

Задайте временной интервал между выборками. Чтобы наследовать частоту дискретизации, установите этот параметр на -1. Для получения дополнительной информации см. Настройку времени выборки.

Программируемое использование

Блочный параметр: s, t
Ввод: символьный вектор
Значения: '-1' (для наследованного) | положительное число
Значение по умолчанию: '-1'

Образцовые примеры

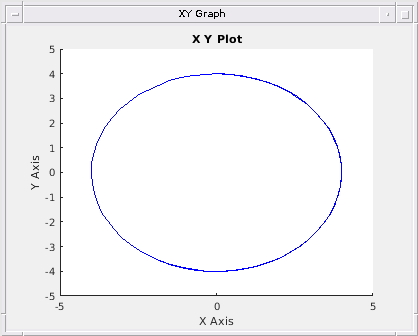

Plot Circle with XY Graph

Рисование окружности с графиком XY

Этот пример строит график круга в Simulink с помощью блока XY Graph.
Открытая модель

Блокируйте характеристики

Типы данных

double | single | Boolean | base integer | fixed point | enumerated

Прямое сквозное соединение

No

Многомерные сигналы

No

Сигналы переменного размера

No

Обнаружение пересечения нулем

No

Расширенные возможности

Генерация кода PLC
Сгенерируйте код Структурированного текста с помощью Simulink® PLC Coder™.

Преобразование фиксированной точки
Преобразуйте алгоритмы с плавающей точкой в фиксированную точку с помощью Фиксированной точки Designer™.

Смотрите также

Темы

Представлено до R2006a
