Этот пример показывает, как взаимодействовать с полярным графиком, созданным с помощью класса polarpattern.
Создайте спиральную антенну, которая имеет 28-миллиметровый радиус, 1,2 мм шириной и 4 поворота.
hx = helix('Radius',28e-3,'Width',1.2e-3,'Turns',4);
Вычислите направленность антенны на уровне 1,8 ГГц.
H = pattern(hx,1.8e9,0,0:1:360);

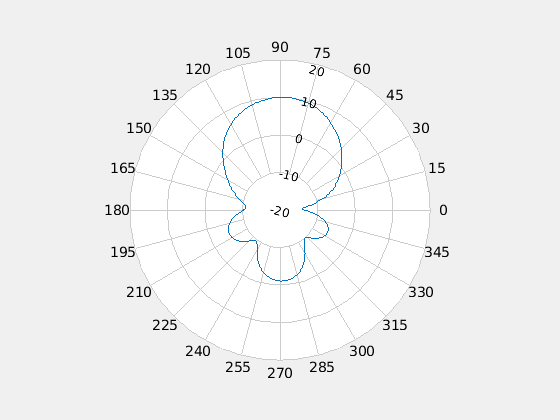

Отобразите полярный график антенны.
P = polarpattern(H);

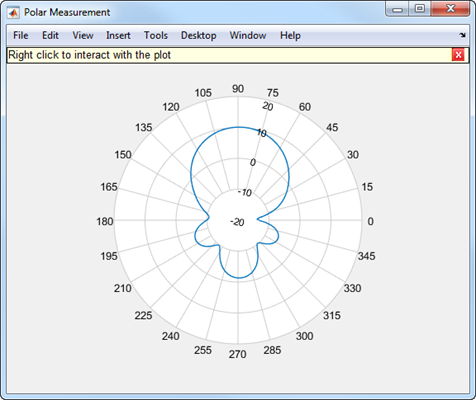

Наведите на график. Вы видите сообщение сверху графика: Щелкните правой кнопкой мыши, чтобы взаимодействовать с графиком. Щелкните правой кнопкой где угодно по окну Polar Measurement, чтобы отобразить контекстное меню для взаимодействия с графиком. Например, щелкните правой кнопкой вне графика показать контекстное меню Main. Щелкните правой кнопкой в графике показать контекстное меню Display.
Угловые значения вокруг окружности полярного графика. Щелкните правой кнопкой по любому из угловых значений, чтобы открыть контекстное меню ANGLE. По умолчанию углами является отображенный CCW (против часовой стрелки).

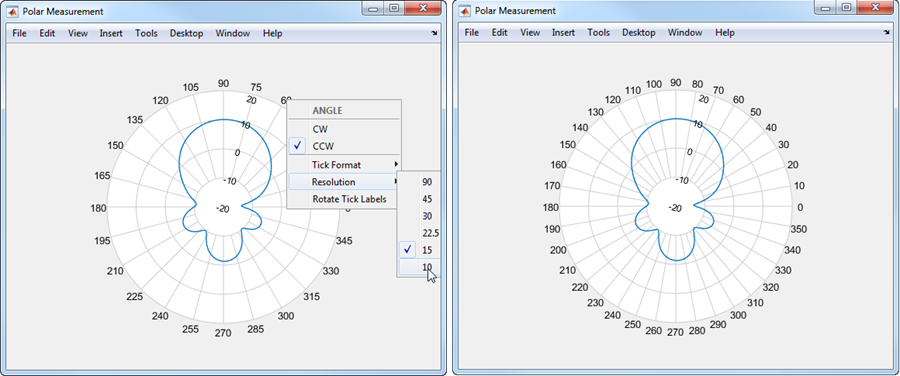

Измените разрешение с 15 градусов до 10 градусов.

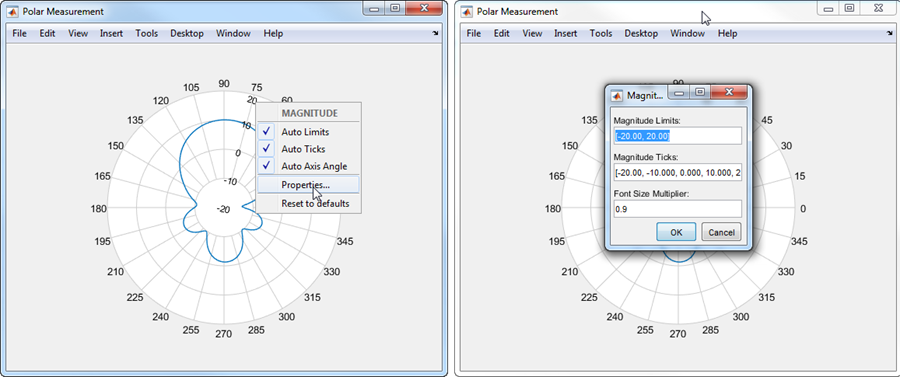

Значения значения находятся на радиальных строках графика. Щелкните правой кнопкой по любому из значений значения, чтобы открыть контекстное меню MAGNITUDE. Выберите свойства из контекстного меню, чтобы изменить пределы значения, метки деления значения или размер шрифта.
Добавьте курсоры в 60 градусах и 105 градусах.

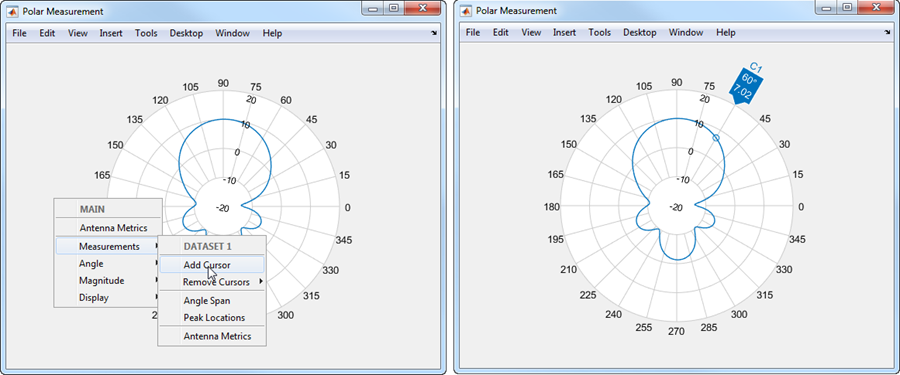

Чтобы добавить курсор из контекстных меню MAIN или DISPLAY, выберите Measurements> Add Cursor. После добавления курсора поместите указатель мыши в курсор и перетащите его до 60 градусов.
Можно также добавить курсор путем двойного клика на угловых значениях. Дважды кликните 105, чтобы добавить курсор. Щелкните правой кнопкой по недавно добавленному курсору и переместите курсор в точное значение 105 градусов.

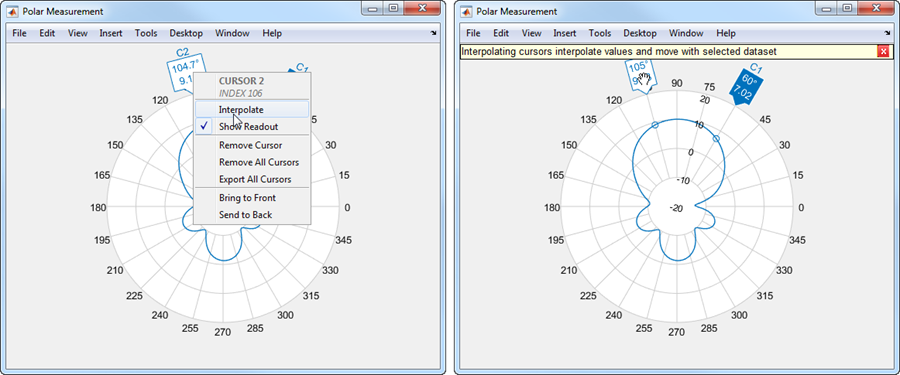

Можно также интерполировать два угловых значения до 60 градусов и 150 градусов. Щелкните правой кнопкой по каждому курсору и выберите Interpolate из контекстного меню CURSOR. Чтобы установить угловой промежуток, из контекстного меню MAIN или DISPLAY, выбирают Measurements> Angle Span.

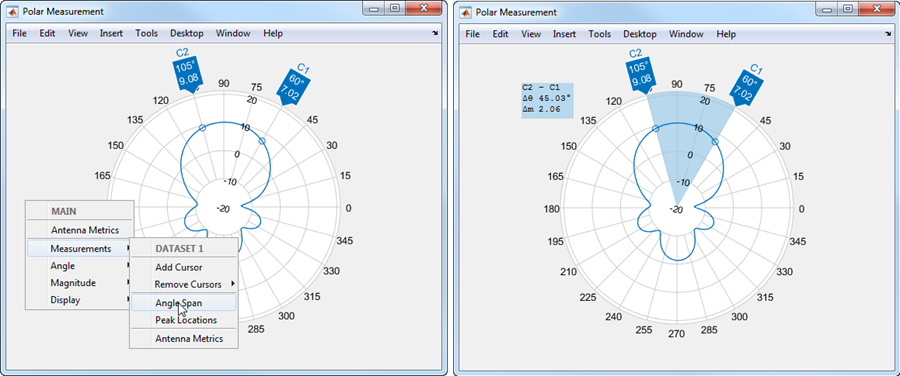

Вычислите против часовой стрелки угловой промежуток между 60 градусами и 105 градусами.

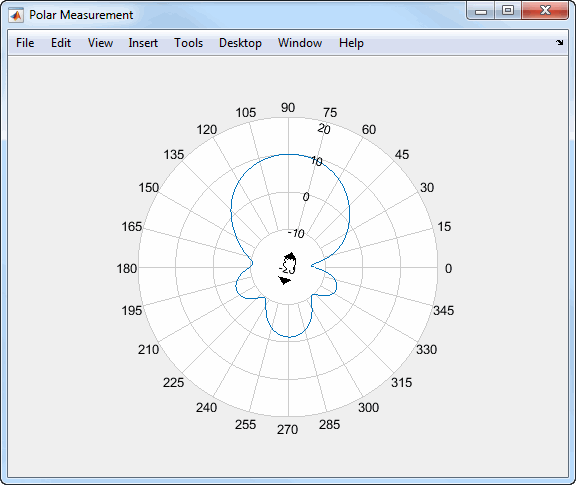

Можно использовать указатель мыши, чтобы увеличить масштаб и масштабировать из графика. Поместите указатель в центре графика и перетащите радиально исходящий.

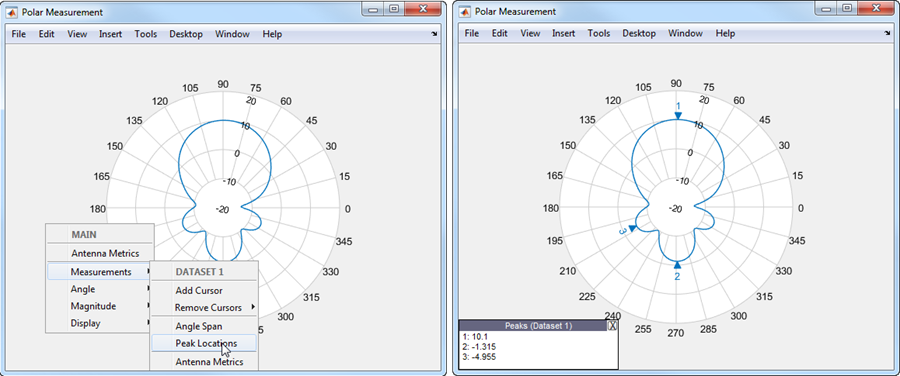

Чтобы отобразить пиковые местоположения из контекстных меню MAIN или DISPLAY, выберите Measurements> Peak Location.

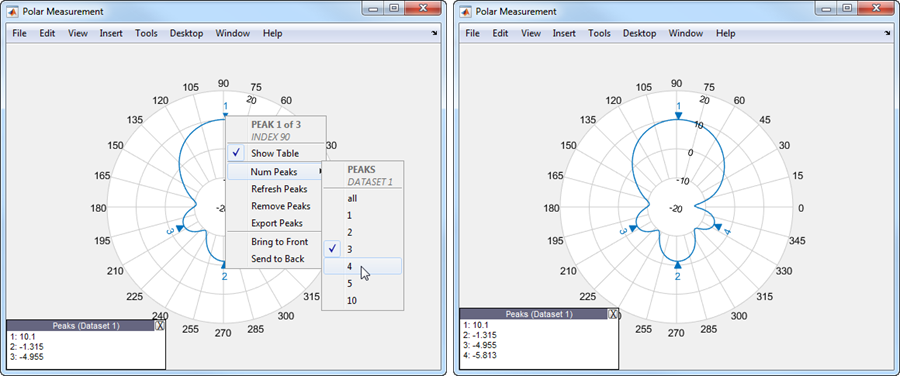

Щелкните правой кнопкой по любому из пиковых треугольников и выберите NumPeaks. Увеличьте число peaks к 4.
Метрики антенны в полярном графике отображают основное, назад, и лепестки стороны антенны. Существует два способа повернуть метрики антенны отображения на графике:

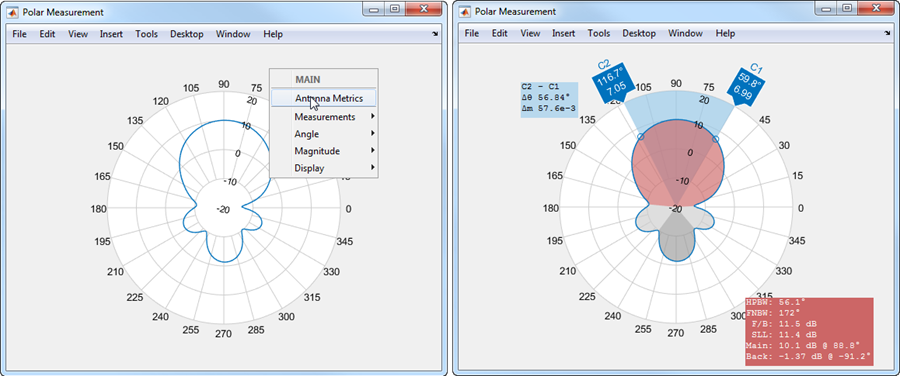

1. Щелкните правой кнопкой в полярной фигуре, чтобы открыть контекстное меню Main. Выберите Antenna Metrics.
2. Щелкните правой кнопкой в полярном графике открыть контекстное меню Display. В меню Measurement выберите Antenna Metrics.
По умолчанию график показывает HPBW (ширина луча на уровне половинной мощности) антенны. Отображения текстового поля измерений антенны:
HPBW (ширина луча на уровне половинной мощности)
FNBW (ширина луча первого пустого указателя)
F/B (коэффициент защитного действия)
SLL (уровень лепестка стороны)
Main (основное пиковое значение лепестка и соответствующий угол)
Back (назад пиковое значение лепестка и соответствующий угол)

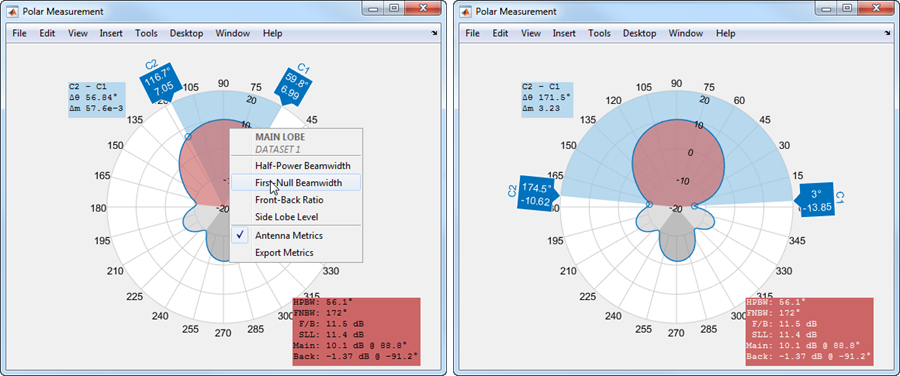

Чтобы просмотреть FNBW, щелкните правой кнопкой в красной или серой полярной области графика, чтобы открыть ОСНОВНОЙ LOBE или контекстное меню BACK LOBE и затем выбрать First-Null Beamwidth.
