Импортируйте, экспортируйте, и визуализация

Считайте, визуализируйте, и запишите файлы STL и файлы антенны планеты MSI, данные о шаблоне меры в 2D и 3D, создайте интерактивные графики в полярной системе координат

Файлы антенны планеты MSI содержат диаграммы направленности антенн в формате текста ASCII. Используя функции Antenna Toolbox™, можно читать и записать данные из файлов антенны планеты MSI. Можно также извлечь данные об антенне из файлов CSV и построить поля EM и диаграммы направленности. Чтобы изучить, как читать, визуализируйте и запишите данные из файлов антенны планеты MSI, видят Чтение, Визуализируют и Записывают Файлы Антенны Планеты MSI.

Классы

polarpatternИнтерактивный график диаграмм направленности в полярном формате

Функции

smithplotОтобразите данные об измерении на графике по графику Смита
msireadСчитайте файл антенны планеты MSI
msiwriteЗапишите данные в формате файла антенны планеты MSI
stlwriteЗапишите mesh в файл STL
patternCustomПостройте диаграмму направленности

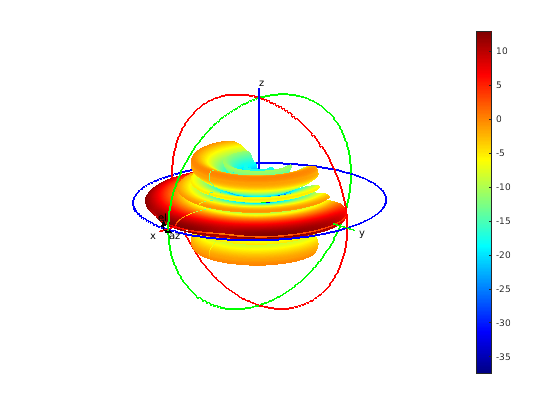

patternFromSlicesВосстановите аппроксимированную 3-D диаграмму направленности от двух ортогональных срезов
PatternPlotOptionsСоздает список опций, чтобы настроить 3-D диаграмму направленности для опции наложения шаблона
fieldsCustomПостройте электрические или магнитные поля антенны

Темы

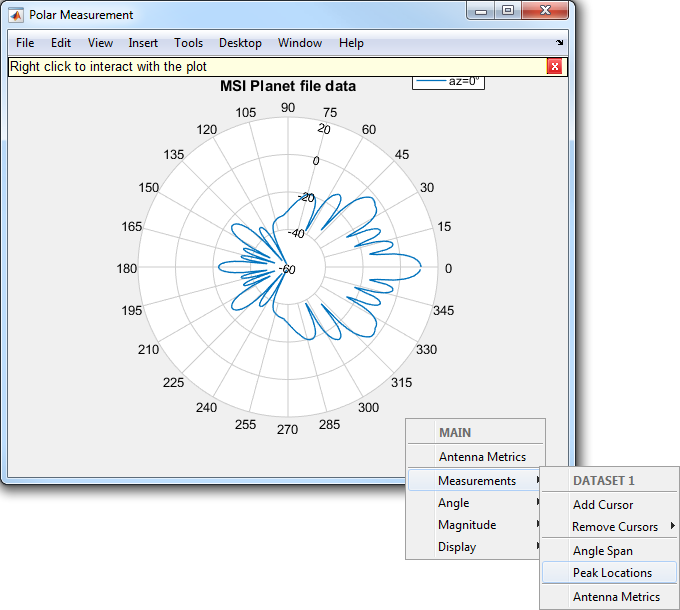

Взаимодействуйте с полярным графиком

Этот пример показывает, как взаимодействовать с полярным графиком, созданным с помощью класса polarpattern.

Популярные примеры
