DielectricCatalog

Каталог диэлектрических материалов

свернуть все на странице

Синтаксис

dc = DielectricCatalog

Описание

пример

dc = DielectricCatalog создает указатель на объект для диэлектрического каталога.

  • Чтобы открыть диэлектрический каталог, использовать open(dc)

  • Чтобы знать свойства диэлектрического материала из диэлектрического каталога, использовать s = find(dc,name).

Примеры

свернуть все

Скрипт Open Live Script

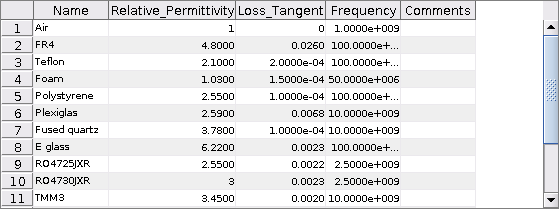

Откройте диэлектрический каталог.

dc = DielectricCatalog;
open(dc)

Перечислите свойства диэлектрического материала Foam.

s = find(dc,'Foam')
s = struct with fields:
                     Name: 'Foam'
    Relative_Permittivity: 1.0300
             Loss_Tangent: 1.5000e-04
                Frequency: 50000000
                 Comments: ''

Используйте материальную Пену в качестве диэлектрика в антенне полости высоты и интервала, 0,0060 м.

d = dielectric('Foam');
c = cavity('Height',0.0060,'Spacing',0.0060,'Substrate',d)
c =
  cavity with properties:

            Exciter: [1x1 dipole]
          Substrate: [1x1 dielectric]
             Length: 0.2000
              Width: 0.2000
             Height: 0.0060
            Spacing: 0.0060
    EnableProbeFeed: 0
               Tilt: 0
           TiltAxis: [1 0 0]
               Load: [1x1 lumpedElement]

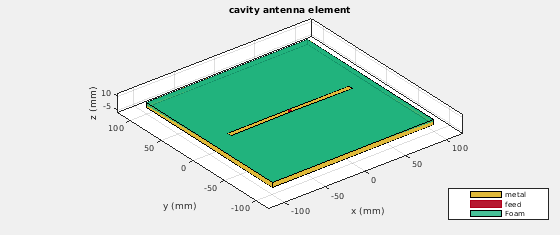

show (c)

Входные параметры

свернуть все

Имя диэлектрического материала из диэлектрического каталога, заданного как вектор символов.

Пример: 'FR4'

Типы данных: char

Диэлектрический каталог, заданный как указатель на объект.

Типы данных: char

Выходные аргументы

свернуть все

Диэлектрический каталог, возвращенный как указатель на объект.

Параметры диэлектрического материала из диэлектрического каталога, возвращенного как структура.

Смотрите также

Введенный в R2016a
