siteviewer

Создайте отображение карты Средства просмотра Сайта для визуализации сайтов

расширьте все на странице

Описание

Используйте объект siteviewer создать средство просмотра карты для визуализации сайты получателя и передатчик.

Примечание

Средство просмотра сайта является 3-D отображением карты и требует аппаратной поддержки графики WebGL™.

Создание

Синтаксис

viewer = siteviewer
viewer = siteviewer(Name,Value)

Описание

пример

viewer = siteviewer создает отображение карты Средства просмотра Сайта для визуализации сайты получателя или передатчик.

пример

viewer = siteviewer(Name,Value) создает отображение карты Средства просмотра Сайта со свойствами, заданными одной или несколькими парами "имя-значение". Свойства, которые вы не задаете, сохраняют свои значения по умолчанию.

Свойства

развернуть все

Заголовок, чтобы отобразиться на окне средства просмотра карты, заданном как вектор символов или скаляр строки.

Типы данных: char | string

Размер и местоположение окна средства просмотра карты в пикселях, заданных как четырехэлементный вектор с целочисленным знаком в форме [left bottom width height]. Значение по умолчанию зависит от разрешения экрана, таким образом, что окно находится в центре экрана с шириной 800 пикселей и высотой 600 пикселей.

Типы данных: double

Сопоставьте формирование изображений, используемое, чтобы визуализировать сайты, заданные как тот следующего:

  • 'satellite' - Спутниковые снимки предоставлены ESRI

  • 'streets' - Карты города предоставлены ESRI.

  • 'openstreetmap' - Карты города предоставлены OpenStreetMap.

  • 'darkwater' - Двухцветная карта со светло-серым для земли и темно-серым цветом для воды.

  • 'grayland' - Двухцветная карта с серым для земли и белым цветом для воды.

  • 'bluegreen' - Двухцветная карта с зеленым для земли и синим цветом для воды.

  • 'colorterrain' - Теневая вспомогательная карта выведена от повышения и климата.

  • 'grayterrain' - Теневая вспомогательная карта в оттенках серого.

  • 'landcover' - Теневая вспомогательная карта выведена от спутниковых данных.

Типы данных: char | string

Данные, на которых можно визуализировать сайты и выполнить вычисления ландшафта, заданные как одно из следующего:

  • 'none'- Повышением ландшафта является 0 везде.

  • 'gmted2010' - Данные о ландшафте USGS GMTED2010. Эта опция требует интернет-соединения.

Вы не можете изменить это свойство, если средство просмотра сайта создается.

Типы данных: char | string

Функции объекта

clearMapОчистите визуализацию карты
closeЗакройте окно средства просмотра карты

Примеры

свернуть все

Скрипт Open Live Script

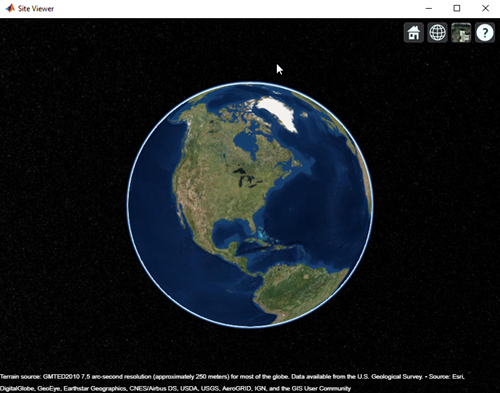

Создайте отображение карты Средства просмотра Сайта по умолчанию.

viewer = siteviewer;

Скрипт Open Live Script

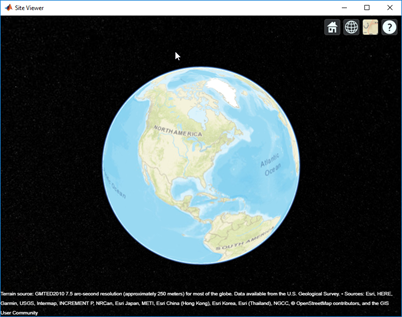

Запустите Средство просмотра Сайта с основной картой streets.

viewer = siteviewer("Basemap","streets");

Просмотрите ретранслятор на этой карте.

tx = txsite;
show(tx)

Скрипт Open Live Script

Запустите два окна Site Viewer.

Одно окно Site Viewer использует модель ландшафта.

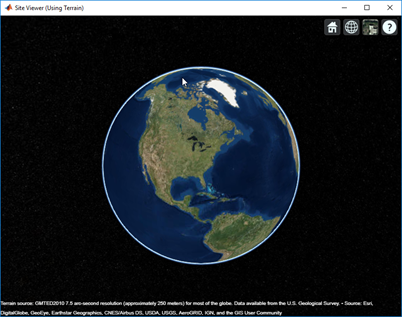

viewer1 = siteviewer("Terrain","gmted2010","Name","Site Viewer (Using Terrain)");

Второе окно Site Viewer не использует модель ландшафта.

viewer2 = siteviewer("Terrain","none","Name","Site Viewer (No Terrain)");

Создайте ретранслятор.

tx = txsite;

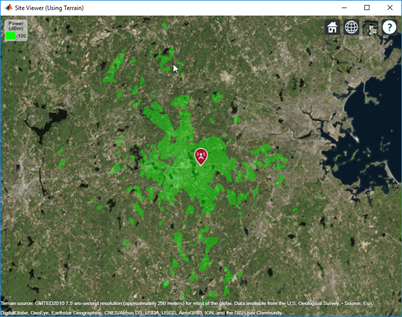

Сгенерируйте карту покрытия на каждом окне. Карта с ландшафтом использует модель распространения Лонгли-Райса по умолчанию.

coverage(tx,"Map",viewer1)

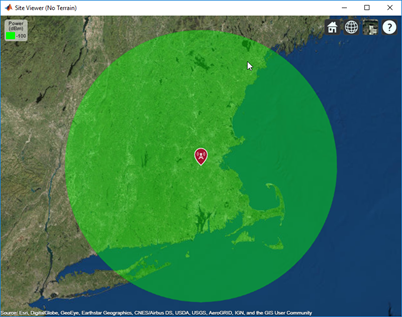

Карта без ландшафта использует модель свободного пространства по умолчанию.

coverage(tx,"Map",viewer2)

Закройте карты.

close(viewer1)
close(viewer2)

Смотрите также

| |

Темы

Введенный в R2019a
