vswr

Напряжение постоянное отношение волны антенны

Синтаксис

vswr(antenna,frequency,z0)
vswrant = vswr(antenna,frequency,z0)

Описание

пример

vswr(antenna,frequency,z0) вычисляет и строит напряжение постоянное отношение волны антенны, по заданному частотному диапазону, и данному ссылочному импедансу, z0.

пример

vswrant = vswr(antenna,frequency,z0) возвращает vswr антенны.

Примеры

свернуть все

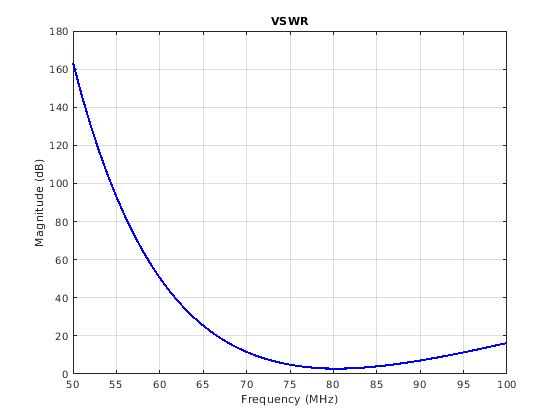

Постройте vswr (напряжение постоянное отношение волны) круговой антенны цикла.

h = loopCircular;
vswr(h,50e6:1e6:100e6,50)

Вычислите vswr (напряжение постоянное отношение волны) спиральной антенны.

h = helix;
hvswr = vswr(h,2e9:1e9:4e9,50)
hvswr = 1×3

    3.5730    6.7043    3.3598

Входные параметры

свернуть все

Объект Antenna, заданный как скалярный указатель.

Частотный диапазон раньше вычислял VSWR, заданный как вектор в Гц. Минимальное значение частоты должно составить 1 кГц.

Пример: 50e6:1e6:100e6

Типы данных: double

Ссылочный импеданс, заданный как скаляр в дБ.

Выходные аргументы

свернуть все

Напряжение постоянное отношение волны, возвращенное как вектор в дБ.

Смотрите также

Представленный в R2015a
