Картопостроитель данных
Сопоставьте целочисленные символы от одной схемы кодирования до другого
- Библиотека:
Communications Toolbox / Служебные Блоки
Описание
Блок Data Mapper признает, что целое число вводит и сопоставляет их с целочисленными выходными параметрами. Типы отображения включают: двоичный файл Грэю закодировал, Грэй закодировал к двоичному файлу, и определяемый пользователем. Кроме того, передача через опцию доступна.
Серое кодирование является упорядоченным расположением двоичных чисел, таким образом, что все смежные числа отличаются только на один бит.
Порты
Входной параметр
Вывод
Параметры
Mapping mode — Режим отображения
Binary to Gray (значение по умолчанию) | Gray to Binary | User Defined | Straight through
Режим отображения, заданный как одна из этих четырех опций. Отображение для Binary to Gray и режимов Gray to Binary показывают в следующей таблице, когда входные параметры колеблются от 0 до 7.
| Двоичный файл к серому режиму | Серый к режиму двоичного счета | ||
|---|---|---|---|
| Входной параметр | Вывод | Входной параметр | Вывод |
| 0 | 0 (000) | 0 (000) | 0 |
| 1 | 1 (001) | 1 (001) | 1 |
| 2 | 3 (011) | 2 (010) | 3 |
| 3 | 2 (010) | 3 (011) | 2 |
| 4 | 6 (110) | 4 (100) | 7 |
| 5 | 7 (111) | 5 (101) | 6 |
| 6 | 5 (101) | 6 (110) | 4 |
| 7 | 4 (100) | 7 (111) | 5 |
Когда вы выбираете режим User Defined, можно использовать любое произвольное отображение путем обеспечения вектора, чтобы задать выходное упорядоченное расположение. Когда вы выбираете режим Straight Through, вывод равняется входу.
Symbol set size (M) — Размер набора символов
8 (значение по умолчанию) | положительное целое число
Размер набора символов, заданный как положительное целое число. Этот параметр ограничивает вводы и выводы целыми числами в области значений 0 к M-1.
Элементы входа Mapping vector — Maps к выходным элементам
[0 1 3 2 7 6 4 5] (значение по умолчанию) | вектор
Отображение вектора, заданного как вектор неотрицательных целых чисел, длина которых равняется. Этот параметр задает отношение между целыми числами ввода и вывода. Например, векторный [1 5 0 4 2 3] задает следующее отображение:

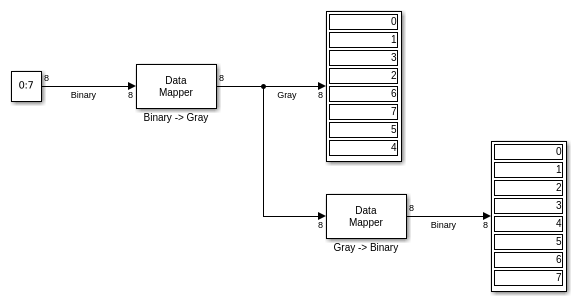

Образцовые примеры
Характеристики блока
Типы данных |
|
Многомерные сигналы |
|
Сигналы переменного размера |
|
