Цифровая основополосная модуляция

Основополосная цифровая модуляция

Communications Toolbox™ обеспечивает инструменты для модуляции и демодуляции цифровых основополосных сигналов с помощью или MATLAB® или Simulink®. Чтобы узнать больше о цифровой модуляции, смотрите Цифровую Модуляцию.

Функции

развернуть все

genqammodОбщая квадратурная амплитудная модуляция
genqamdemodОбщая квадратурная амплитудная демодуляция
pammodИмпульсная амплитудная модуляция
pamdemodИмпульсная амплитудная демодуляция
qammodКвадратурная амплитудная модуляция
qamdemodКвадратурная амплитудная демодуляция
apskmodМодуляция амплитудного манипулирования сдвига фазы (APSK)
apskdemodДемодуляция амплитудного манипулирования сдвига фазы (APSK)
dvbsapskmodDVB-S2/S2X/SH стандартно-специфичная модуляция амплитудного манипулирования сдвига фазы (APSK)
dvbsapskdemodDVB-S2/S2X/SH стандартно-специфичная демодуляция амплитудного манипулирования сдвига фазы (APSK)
mil188qammodМиллиметр STD-188 110 B/C стандартно-специфичная квадратурная амплитудная модуляция (QAM)
mil188qamdemodМиллиметр STD-188 110 B/C стандартно-специфичная квадратурная амплитудная демодуляция
mskmodМинимальная модуляция манипулирования сдвига
mskdemodМинимальная демодуляция манипулирования сдвига
fskmodМодуляция манипулирования сдвига частоты
fskdemodДемодуляция манипулирования сдвига частоты
ofdmmodМодулируйте сигнал частотного диапазона, использующий ортогональное мультиплексирование деления частоты (OFDM)
ofdmdemodДемодулируйте сигнал временного интервала, использующий ортогональное мультиплексирование деления частоты (OFDM)
dpskmodДифференциальная модуляция манипулирования сдвига фазы
dpskdemodДифференциальная демодуляция манипулирования сдвига фазы
modnormМасштабный коэффициент для нормализации модуляции выводится
pskmodМодуляция манипулирования сдвига фазы
pskdemodДемодуляция манипулирования сдвига фазы

Объекты

развернуть все

comm.GeneralQAMModulatorМодулируйте использующую произвольную совокупность QAM
comm.GeneralQAMDemodulatorДемодулируйте использующую произвольную совокупность QAM
comm.CPFSKModulatorМодулируйте метод CPFSK использования
comm.CPFSKDemodulatorДемодулируйте метод CPFSK использования и алгоритм Viterbi
comm.CPMModulatorМодулируйте метод CPM использования
comm.CPMDemodulatorДемодулируйте метод CPM использования и алгоритм Viterbi
comm.GMSKModulatorМодулируйте метод GMSK использования
comm.GMSKDemodulatorДемодулируйте метод GMSK использования и алгоритм Viterbi
comm.MSKModulatorМодулируйте использование метод MSK
comm.MSKDemodulatorДемодулируйте использование метод MSK и алгоритм Viterbi
comm.FSKModulatorМодулируйте использующий M-арный метод FSK
comm.FSKDemodulatorДемодулируйте использующий M-арный метод FSK
comm.OFDMModulatorМодулируйте использование метод OFDM
comm.OFDMDemodulatorДемодулируйте использование метод OFDM
comm.BPSKModulatorМодулируйте метод BPSK использования
comm.BPSKDemodulatorДемодулируйте метод BPSK использования
comm.DBPSKModulatorМодулируйте использование метод DBPSK
comm.DBPSKDemodulatorДемодулируйте использование метод DBPSK
comm.DPSKModulatorМодулируйте использующий M-арный метод DPSK
comm.DPSKDemodulatorДемодулируйте использующий M-арный метод DPSK
comm.DQPSKModulatorМодулируйте использование метод DQPSK
comm.DQPSKDemodulatorДемодулируйте использование метод DQPSK
comm.OQPSKModulatorМодуляция с помощью метода OQPSK
comm.OQPSKDemodulatorДемодуляция с помощью метода OQPSK
comm.PSKModulatorМодулируйте использующий M-арный метод PSK
comm.PSKDemodulatorДемодулируйте использующий M-арный метод PSK
comm.gpu.PSKModulatorМодулируйте использующий M-арный метод PSK с графическим процессором
comm.gpu.PSKDemodulatorДемодулируйте использующий M-арный метод PSK с графическим процессором
comm.QPSKModulatorМодулируйте метод QPSK использования
comm.QPSKDemodulatorДемодулируйте метод QPSK использования
comm.GeneralQAMTCMModulatorConvolutionally кодируют двоичные данные и карту с помощью произвольной совокупности QAM
comm.GeneralQAMTCMDemodulatorДемодулируйте convolutionally закодированные данные, сопоставленные с произвольной совокупностью QAM
comm.PSKTCMModulatorConvolutionally кодируют двоичные данные и карту с помощью M-арного сигнального созвездия PSK
comm.PSKTCMDemodulatorДемодулируйте convolutionally закодированные данные, сопоставленные с M-арным сигнальным созвездием PSK
comm.RectangularQAMTCMModulatorConvolutionally кодируют двоичные данные и карту с помощью прямоугольного сигнального созвездия QAM
comm.RectangularQAMTCMDemodulatorДемодулируйте convolutionally закодированные данные, сопоставленные с прямоугольным сигнальным созвездием QAM

Блоки

развернуть все

General QAM Modulator BasebandМодулируйте квадратурную амплитудную модуляцию использования
General QAM Demodulator BasebandДемодулируйте QAM-модулируемые данные
M-PAM Modulator BasebandМодулируйте использующую M-арную импульсную амплитудную модуляцию
M-PAM Demodulator BasebandДемодулируйте модулируемые PAM данные
Rectangular QAM Modulator BasebandМодулируйте использующую прямоугольную квадратурную амплитудную модуляцию
Rectangular QAM Demodulator BasebandДемодулируйте rectangular-QAM-modulated данные
M-APSK Modulator BasebandM-арная модуляция амплитудного манипулирования сдвига фазы (APSK)
M-APSK Demodulator BasebandM-арная демодуляция амплитудного манипулирования сдвига фазы (APSK)
DVBS-APSK Modulator BasebandDVB-S2/S2X/SH стандартно-специфичная модуляция амплитудного манипулирования сдвига фазы (APSK)
DVBS-APSK Demodulator BasebandDVB-S2/S2X/SH стандартно-специфичная демодуляция амплитудного манипулирования сдвига фазы (APSK)
MIL188-QAM Modulator BasebandМиллиметр STD-188 110 B/C стандартно-специфичная квадратурная амплитудная модуляция (QAM)
MIL188-QAM Demodulator BasebandМиллиметр STD-188 110 B/C стандартно-специфичная квадратурная амплитудная демодуляция
CPFSK Modulator BasebandМодулируйте использующий непрерывный метод манипулирования сдвига частоты фазы
CPFSK Demodulator BasebandДемодулируйте модулируемые CPFSK данные
CPM Modulator BasebandМодулируйте использующую непрерывную модуляцию фазы
CPM Demodulator BasebandДемодулируйте модулируемые CPM данные
GMSK Modulator BasebandМодулируйте использующий Гауссов минимальный метод манипулирования сдвига
GMSK Demodulator BasebandДемодулируйте модулируемые GMSK данные
MSK Modulator BasebandМодулируйте использование дифференцированно закодированного минимального метода манипулирования сдвига
MSK Demodulator BasebandДемодулируйте дифференцированно закодированные модулируемые MSK данные
M-FSK Modulator BasebandМодулируйте использующий M-арный метод манипулирования сдвига частоты
M-FSK Demodulator BasebandДемодулируйте модулируемые FSK данные
OFDM Modulator BasebandМодулируйте использующую ортогональную модуляцию деления частоты
OFDM Demodulator BasebandДемодулируйте модулируемые данные деления ортогональной частоты
BPSK Modulator BasebandМодулируйте использующий бинарный метод манипулирования сдвига фазы
BPSK Demodulator BasebandДемодулируйте модулируемые BPSK данные
DBPSK Modulator BasebandМодуляция с использованием дифференциального метода двоичной фазовой манипуляции
DBPSK Demodulator BasebandДемодулируйте DBPSK-модулируемые данные
DQPSK Modulator BasebandМодулируйте использующий дифференциальный квадратурный метод манипулирования сдвига фазы
DQPSK Demodulator BasebandДемодулируйте DQPSK-модулируемые данные
M-DPSK Modulator BasebandМодулируйте использующий M-арный дифференциальный метод манипулирования сдвига фазы
M-DPSK Demodulator BasebandДемодулируйте модулируемые DPSK данные
M-PSK Modulator BasebandМодулируйте использующее M-арное манипулирование сдвига фазы
M-PSK Demodulator BasebandДемодулируйте модулируемые PSK данные
OQPSK Modulator BasebandМодуляция с помощью метода OQPSK
OQPSK Demodulator BasebandДемодуляция с помощью метода OQPSK
QPSK Modulator BasebandМодулируйте квадратурный метод манипулирования сдвига фазы использования
QPSK Demodulator BasebandДемодулируйте модулируемые QPSK данные
General TCM EncoderConvolutionally кодируют двоичные данные и карту с помощью произвольной совокупности
General TCM DecoderДекодируйте закодированные решеткой данные о модуляции, сопоставленную использующую произвольную совокупность
M-PSK TCM EncoderConvolutionally кодируют двоичные данные и модулируют метод PSK использования
M-PSK TCM DecoderДекодируйте закодированные решеткой данные о модуляции, модулируемый метод PSK использования
Rectangular QAM TCM EncoderConvolutionally кодируют двоичные данные и модулируют использование метод QAM
Rectangular QAM TCM DecoderДекодируйте закодированные решеткой данные о модуляции, модулируемое использование метод QAM
Bipolar to Unipolar ConverterСопоставьте биполярный сигнал в униполярный сигнал в области значений [0, M-1]
Unipolar to Bipolar ConverterСопоставьте униполярный сигнал в области значений [0, M-1] в биполярный сигнал
Data MapperСопоставьте целочисленные символы от одной схемы кодирования до другого
Bit to Integer ConverterВектор карты битов к соответствующему вектору целых чисел
Integer to Bit ConverterВектор карты целых чисел к вектору битов

Темы

Обзор

Цифровая модуляция

Модуляция использования аналоговых и цифровых методов

Амплитудная модуляция

Общая модуляция QAM в канале AWGN

Передайте и получите данные с помощью непрямоугольной 16-ary совокупности в присутствии Гауссова шума.

Непрерывная модуляция фазы

GMSK по сравнению с MSK

Сравните, с помощью индикаторных диаграмм, Гауссова минимального манипулирования сдвига (GMSK) и схем модуляции минимального манипулирования сдвига (MSK).

Дерево фазы CPM

Эта модель показывает, как использовать блок Eye Diagram, чтобы просмотреть траекторию фазы, дерево фазы и мгновенную частоту CPM модулируемый сигнал.

Фильтрованный QPSK по сравнению с MSK

Эта модель показывает отфильтрованные схемы модуляции квадратурного манипулирования сдвига фазы (QPSK) и минимального манипулирования сдвига (MSK), и визуально сравните их.

GMSK по сравнению с MSK

Эта модель показывает, как визуально сравнить схемы модуляции Гауссова минимального манипулирования сдвига (GMSK) и минимального манипулирования сдвига (MSK).

Мягкий демодулятор GMSK решения

Эта модель показывает систему, которая включает сверточное кодирование и модуляцию GMSK.

Модуляция OFDM

OFDM с заданными пользователями экспериментальными индексами

Этот пример показывает, как создать пару модулятора/демодулятора ортогональной модуляции деления частоты (OFDM) и задавать их экспериментальные индексы.

OFDM с симуляцией MIMO

Этот пример показывает, как использовать модулятор OFDM и демодулятор в простом, 2x2 симуляция коэффициента ошибок MIMO.

Модуляция фазы

Модуляция фазы

Методы модуляции фазы и характеристики

Серый закодированный 8-PSK

Этот пример показывает систему связи с серо-закодированным 8-ary сдвигом фазы, включающим (8-PSK) модуляция с помощью связанных с коммуникациями Системных объектов.

С 16 PSK с пользовательским отображением символа

Создайте модулятор с 16 PSK и Систему демодулятора objects™, в котором используется пользовательское отображение символа.

LLR по сравнению с демодуляцией трудного решения

Этот пример показывает повышение производительности BER для модуляции QPSK при использовании логарифмического отношения правдоподобия (LLR) вместо демодуляции трудного решения в convolutionally закодированной линии связи.

Серый закодированный 8-PSK

Эта модель, doc_gray_code, показывает линию связи с помощью серо-закодированной модуляции 8-PSK.

Популярные примеры

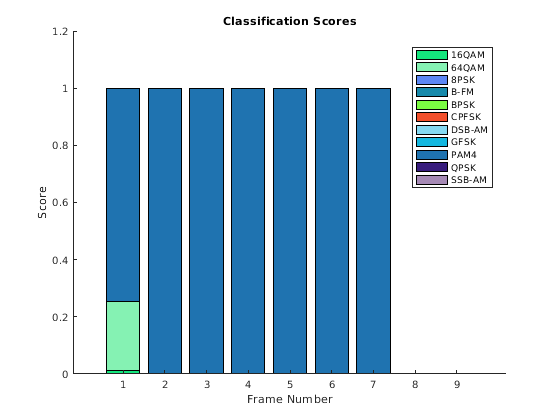

Modulation Classification with Deep Learning

Классификация модуляций с глубоким обучением

В этом примере вы генерируете синтетический продукт, поврежденные каналом формы волны. Используя сгенерированные формы волны как данные тренировки, вы обучаете CNN классификации модуляций. Вы затем тестируете CNN с оборудованием программно определяемого радио (SDR) и беспроводными сигналами.

Скрипт Open Live Script

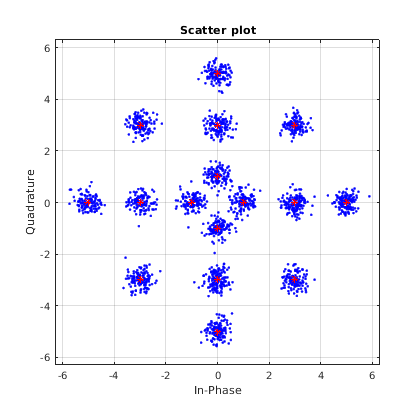

General QAM Modulation in AWGN Channel

Общая модуляция QAM в канале AWGN

Передайте и получите данные с помощью непрямоугольной 16-ary совокупности в присутствии Гауссова шума. Покажите график рассеивания шумной совокупности и оцените коэффициент ошибок символа (SER) для двух различных отношений сигнал-шум.

Скрипт Open Live Script

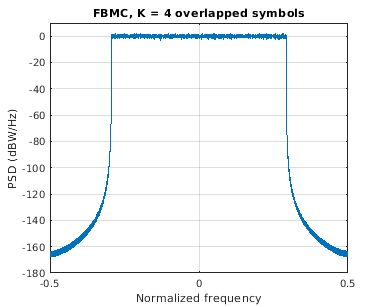

FBMC vs. OFDM Modulation

FBMC по сравнению с модуляцией OFDM

Сравнивает Мультипоставщика услуг набора фильтров (FBMC) с Ортогональным мультиплексированием деления частоты (OFDM) и подсвечивает достоинства схемы модуляции кандидата Пятого поколения (5G) системы связи.

Открыть скрипт

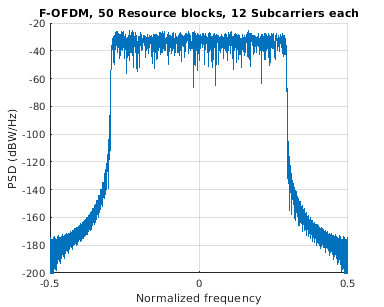

F-OFDM vs. OFDM Modulation

F-OFDM по сравнению с модуляцией OFDM

Сравнивает Ортогональное мультиплексирование деления частоты (OFDM) с Фильтрованным-OFDM (F-OFDM) и подсвечивает достоинства схемы модуляции кандидата Пятого поколения (5G) системы связи.

Открыть скрипт

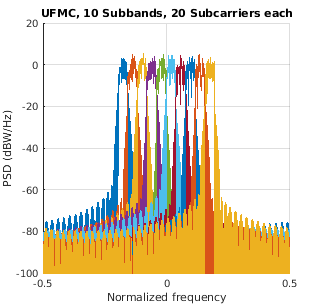

UFMC vs. OFDM Modulation

UFMC по сравнению с модуляцией OFDM

Сравнивает Универсального фильтрованного мультипоставщика услуг (UFMC) с Ортогональным мультиплексированием деления частоты (OFDM) и подсвечивает достоинства схемы модуляции кандидата Пятого поколения (5G) системы связи.

Открыть скрипт

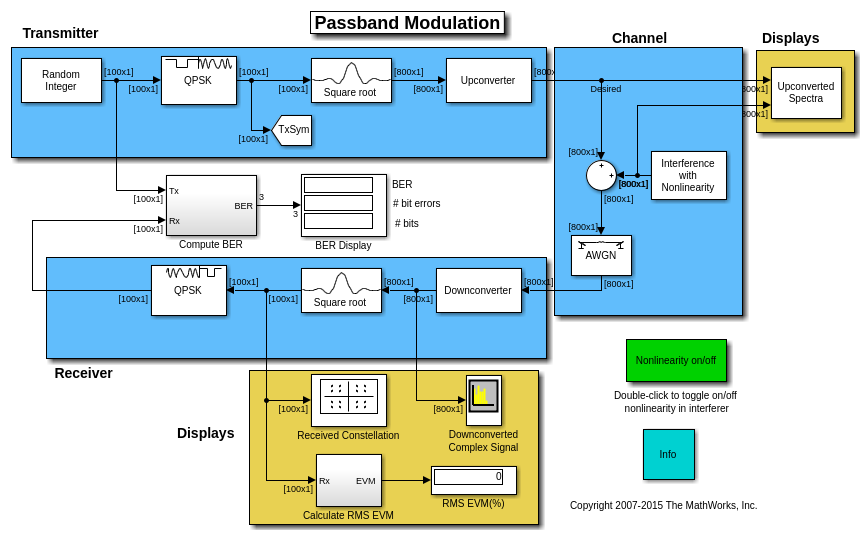

Passband Modulation

Модуляция полосы пропускания

Прямой способ выполнить модуляцию полосы пропускания, путем умножения модулируемого комплексного сигнала с комплексной синусоидой, чтобы выполнить повышающее преобразование частоты. В целом желательно моделировать систему в комплексной основной полосе. Однако существуют некоторые обстоятельства, где необходимо смоделировать систему в действительной полосе пропускания. Пример этого - когда смежный сигнал полосы обрабатывается с нелинейностью и вызывает интерференцию в желаемую полосу. Эта модель также иллюстрирует эффект такой интерференции.

Открытая модель

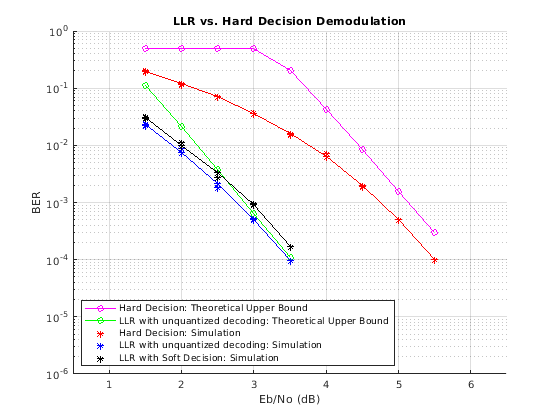

LLR vs. Hard Decision Demodulation

LLR по сравнению с демодуляцией трудного решения

Повышение производительности BER для модуляции QPSK при использовании логарифмического отношения правдоподобия (LLR) вместо демодуляции трудного решения в convolutionally закодированной линии связи. С демодуляцией LLR можно использовать Декодер Витерби или в неквантованном режиме декодирования или в режиме декодирования мягкого решения. Неквантованное декодирование, где входные параметры декодера являются действительными значениями, хотя лучше с точки зрения BER, не практически жизнеспособно. В более практическом декодировании мягкого решения демодулятор вывел, квантуется прежде чем быть питаемым декодера. Обычно замечается, что это не несет значительные расходы в BER, значительно уменьшая сложность декодера. Мы подтверждаем это экспериментально через этот пример.

Открыть скрипт
Concatenated OSTBC with TCM

Конкатенированный OSTBC с TCM

Ортогональный пространственно-временной блочный код (OSTBC), конкатенированный с закодированной решеткой модуляцией (TCM) для информационной передачи по нескольким - ввел, несколько - выводят (MIMO), канал с 2 антеннами передачи и 1 получает антенну. Пример использует систему связи objects™, чтобы моделировать эту систему.

Открыть скрипт
LLR vs. Hard Decision Demodulation

LLR по сравнению с демодуляцией трудного решения

Улучшение производительности BER при использовании логарифмического отношения правдоподобия (LLR) вместо демодуляции трудного решения в convolutionally закодированной линии связи.

Открыть скрипт
Concatenated OSTBC with TCM

Конкатенированный OSTBC с TCM

Ортогональный пространственно-временной блочный код (OSTBC), конкатенированный с закодированной решеткой модуляцией (TCM) для информационной передачи по нескольким - ввел, несколько - выводят (MIMO), канал с 2 антеннами передачи и 1 получает антенну.

Открытая модель
