mskmod
Минимальная модуляция манипулирования сдвига
Синтаксис
y = mskmod(x,nsamp)
y = mskmod(x,nsamp,dataenc)
y = mskmod(x,nsamp,dataenc,ini_phase)
[y,phaseout] = mskmod(...)
Описание
y = mskmod(x,nsamp) выводит комплексный конверт, y модуляции сообщения сигнализирует о x, использующем дифференцированно закодированную модуляцию минимального манипулирования сдвига (MSK). Элементы x должны быть 0 или 1. nsamp обозначает количество выборок на символ в y и должен быть положительным целым числом. Начальная фаза модулятора MSK 0. Если x является матрицей с несколькими строками и столбцами, функция обрабатывает столбцы как независимые каналы и обрабатывает их независимо.
y = mskmod(x,nsamp, задает метод кодирования данных для MSK. dataenc)dataenc может быть или 'diff' для дифференцированно закодированного MSK или 'nondiff' для недифференцированно закодированного MSK.
y = mskmod(x,nsamp, задает начальную фазу модулятора MSK. dataenc,ini_phase)ini_phase является вектором - строкой, длина которого является количеством каналов в y и чьи значения являются целочисленными множителями pi/2. Чтобы постараться не заменять значение по умолчанию dataenc, установите dataenc на [].
[y,phaseout] = mskmod(...) возвращает итоговую фазу y. Это полезно для поддержания непрерывности фазы, когда вы модулируете будущий поток битов с дифференцированно закодированным MSK. phaseout имеет те же размерности как вход ini_phase и принимает значения 0, pi/2, pi и 3*pi/2.
Примеры

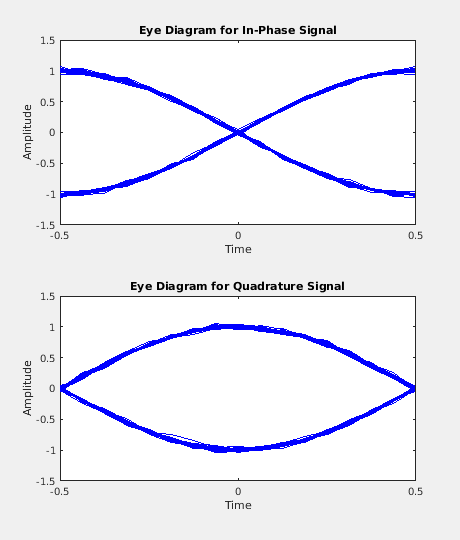

Индикаторная диаграмма сигнала MSK
Сгенерируйте случайный двоичный сигнал.
x = randi([0 1],100,1);
MSK модулирует данные.
y = mskmod(x,8,[],pi/2);
Передайте сигнал через канал AWGN. Отобразите индикаторную диаграмму.
z = awgn(y,30,'measured');
eyediagram(z,16);
Ссылки
[1] Pasupathy, Subbarayan, “Минимальное Манипулирование Сдвига: Спектрально Эффективная Модуляция”, Коммуникационный Журнал IEEE, июль 1979, стр 14–22.
