Основная полоса модулятора QPSK

Модулируйте квадратурный метод манипулирования сдвига фазы использования

Библиотека

PM в подбиблиотеке Digital Baseband Модуляции

Описание

Блок QPSK Modulator Baseband модулирует использование квадратурного метода манипулирования сдвига фазы. Вывод представляет собой репрезентацию модулированного сигнала.

Сигналы с целочисленным знаком и сигналы с бинарным знаком

Если вы устанавливаете параметр Input type на Integer, то допустимые входные значения 0, 1, 2, и 3. Когда вы устанавливаете Constellation ordering на Binary для входа m, выходной символ

exp (jθ + jπm/2)

где θ представляет параметр Phase offset (см. следующую фигуру для упорядоченного расположения совокупности Грэя). В этом случае блок принимает сигнал вектор-столбца или скаляр.

Если вы устанавливаете параметр Input type на Bit, то вход содержит пары двоичных значений. Для этой настройки блок принимает вектор-столбцы с даже длинами. Когда вы устанавливаете параметр Phase offset на $\frac{Π}{4}$ , затем блок использует одно из сигнальных созвездий в следующей фигуре, в зависимости от того, устанавливаете ли вы параметр Constellation ordering на Binary или Gray.

В предыдущей фигуре, старший значащий бит (т.е. крайний левый бит), первый битный вход к блоку. Для получения дополнительной информации о Грэе, сопоставляющем, смотрите Основополосную страницу справки Модулятора M-PSK.

Визуализация созвездия

Блок QPSK Modulator Baseband предусматривает возможность визуализировать сигнальное созвездие из маски блока. Эта функция Constellation Visualization позволяет вам визуализировать сигнальное созвездие для конкретных параметров блока. Для получения дополнительной информации смотрите раздел Constellation Visualization Руководства пользователя Communications Toolbox™.

Диалоговое окно

Phase offset (rad)

Фаза нулевой точки сигнального созвездия.

Constellation ordering

Определяет как блок-диаграммы каждая пара входных битов или входных целых чисел к символам совокупности.

Input type

Указывает, состоит ли вход из целых чисел или пар битов.

Output data type

Тип выходных данных может быть установлен в double, single, Fixed-point, User-defined или Inherit via back propagation.

Установка этого параметра на Fixed-point или User-defined включает поля, в которых можно далее задать детали. При установке этого параметра на Inherit via back propagation, устанавливает тип выходных данных и масштабировании, чтобы совпадать со следующим блоком.

Output word length

Указание размера слова, в битах, для типа выходных данных с фиксированной точкой. Этот параметр видим, когда вы выбираетеFixed-point для параметра Output data type.

Set output fraction length to

Задайте масштабирование фиксированной точки, выведенной любым из следующих методов:

Выберите Best precision, чтобы иметь вывод, масштабирующийся автоматически, установил таким образом, что выходной сигнал имеет самую лучшую точность.
Выберите User-defined, чтобы задать вывод, масштабирующийся в параметре Output fraction length.

Этот параметр видим только тогда, когда вы выбираете Fixed-point для параметра Output data type или когда вы выбираете User-defined, и заданный тип выходных данных является типом данных с фиксированной точкой.

User-defined data type

Задает любой встроенный или тип данных с фиксированной точкой со знаком. Можно задать типы данных с фиксированной точкой с помощью sfix, sint, sfrac и функций fixdt от Fixed-Point Designer™. Этот параметр видим только, когда вы выбираете User-defined для параметра Output data type.

Output fraction length

Для типов выходных данных фиксированной точки задайте количество дробных битов или битов справа от двоичной точки. Этот параметр только видим, когда вы выбираете Fixed-point или User-defined для параметра Output data type и User-defined для параметра Set output fraction length to.

Примеры

развернуть все

Постройте шумную совокупность QPSK

Этот пример использование:

Открытая модель

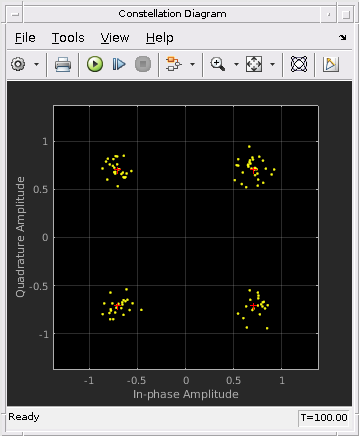

Откройте модель QPSK. Модель генерирует данные о QPSK, применяет белый шум и отображает получившуюся схему совокупности.

Запустите модель.

Измените Eb/No блока AWGN Channel с 15 дБ до 10 дБ.

Уровень шума увеличивается как показано большим расстоянием между выборками.

Поддерживаемые типы данных

Порт Поддерживаемые типы данных

Порт	Поддерживаемые типы данных
Входной параметр	Плавающая точка двойной точности Плавающая точка с одинарной точностью Булевская переменная, когда Input type является `Bit` 8-, 16-, и 32-битные целые числа со знаком 8-, 16-, и 32-битное беззнаковое целое ufix (1), когда Input type является `Bit` ufix (2), когда Input type является `Integer`
Вывод	Плавающая точка двойной точности Плавающая точка с одинарной точностью Фиксированная точка со знаком

Входной параметр

Плавающая точка двойной точности
Плавающая точка с одинарной точностью
Булевская переменная, когда Input type является Bit
8-, 16-, и 32-битные целые числа со знаком
8-, 16-, и 32-битное беззнаковое целое
ufix (1), когда Input type является Bit
ufix (2), когда Input type является Integer

Вывод

Плавающая точка двойной точности
Плавающая точка с одинарной точностью
Фиксированная точка со знаком

Парный блок

Основная полоса демодулятора QPSK

Расширенные возможности

Генерация кода C/C++
Генерация кода C и C++ с помощью Simulink® Coder™.

Генерация HDL-кода
Сгенерируйте Verilog и код VHDL для FPGA и проекты ASIC с помощью HDL Coder™.

HDL Coder™ обеспечивает дополнительные параметры конфигурации, которые влияют на реализацию HDL и синтезируемую логику. Для получения дополнительной информации о реализациях свойства и ограничения для генерации HDL-кода, видят Основную полосу Модулятора QPSK в документации HDL Coder.

Смотрите также

Блоки

Основная полоса модулятора BPSK | Основная полоса модулятора DQPSK | Основная полоса модулятора M-PSK | Основная полоса демодулятора QPSK
