Добавьте нарушения РФ в сигнал DQPSK
Эта модель применяет нарушения РФ к сигналу, модулируемому дифференциальным квадратурным манипулированием сдвига фазы (DQPSK). Чтобы продемонстрировать и визуализировать нарушения РФ, уровни, примененные в этой модели, преувеличены и не представительные для типичных уровней для современных радио.

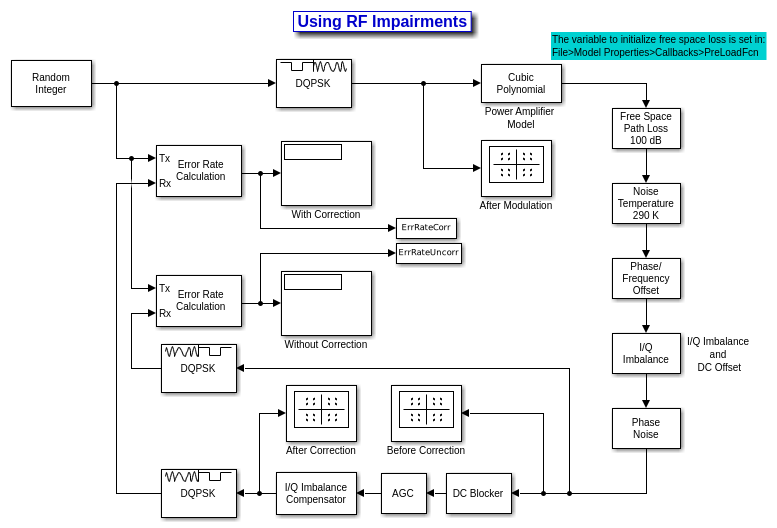

Случайный сигнал является DQPSK, модулируемые и различные нарушения РФ применяются к сигналу. Модель использует блоки нарушения от библиотеки Impairments РФ. После блоков нарушения, ветвлений сигнала в два пути. Один путь применяет блокирование DC, автоматическое управление усилением (AGC) и компенсацию неустойчивости I/Q сигналу перед демодуляцией. Поскольку сигнал является модулируемым DQPSK, никакая синхронизация поставщика услуг не требуется. Второй путь переходит непосредственно к демодуляции. После демодуляции вычисление коэффициента ошибок выполняется на обоих сигналах. Чтобы анализировать совокупность, модель включает блоки Схемы Совокупности после модуляции перед исправлением, и после исправления.
Коэффициент ошибок для демодулируемого сигнала без AGC, в основном, вызывается потерей пути к свободному пространству и неустойчивостью I/Q. Модуляция QPSK минимизирует эффекты других нарушений.
Открытая модель в качестве примера и исследует свое содержимое
Откройте модель slex_rcvrimpairments_dqpsk в качестве примера.
Схема After Modulation, показывает, что чистый ссылочный DQPSK модулировал совокупность.

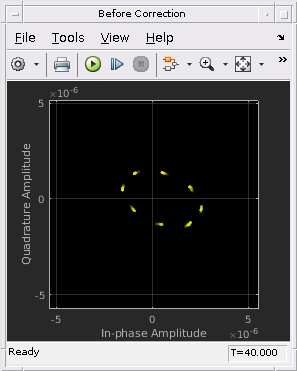

Переданный сигнал искажен различными нарушениями РФ. Схема Before Correction показывает ослабленную и искаженную совокупность.

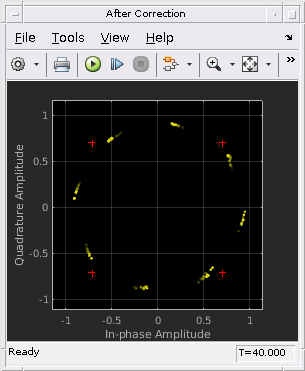

Сигнал на пути к исправлению настроен Блокировщиком DC, Блоком AGC и блоками Компенсатора Неустойчивости I/Q. Схема After Correction показывает, что совокупность была усилена и улучшена после блоков исправления.
Отобразите BER для сигнала с и без исправления.
Error rate for corrected signal: 0.000 Error rate for uncorrected signal: 0.042
Дальнейшее исследование
Чтобы запустить модель самостоятельно, откройте пример с помощью обеспеченной кнопки или путем ввода open slex_rcvrimpairments_dqpsk в командной строке MATLAB®. Настройте нарушения РФ, повторно выполните модель и заметьте изменения в схемах совокупности и коэффициентах ошибок. Полагайте, что изменение модели добавляет этап эквалайзера перед демодуляцией. Коррекция имеет свойственную способность уменьшать часть искажения, вызванного нарушениями. Для получения дополнительной информации смотрите Коррекцию.
