Схема совокупности

Отобразите схему совокупности для входных сигналов

Библиотека:
Communications Toolbox / Приемники Коммуникации

Описание

Блок Constellation Diagram отображает действительное и плавание с комплексным знаком и сигналы фиксированной точки в плоскости I/Q. Используйте этот блок, чтобы выполнить качественный и количественный анализ модулируемых сигналов одно поставщика услуг.

В окне схемы совокупности вы можете:

Введите и постройте несколько сигналов на одной схеме совокупности. Можно задать одну ссылочную совокупность для каждого входного сигнала. Для получения дополнительной информации смотрите Reference constellation.
Выберите, какие каналы отображены путем выбора сигналов в легенде. Используйте параметр легенды Show, чтобы отобразить легенду.
Отобразите EVM / панель Измерений MER, которая отображает расчетное значение вектора ошибок (EVM) и измерения ошибочного отношения модуляции (MER). Когда многоканальный сигнал будет введен, используйте Выбор Трассировки, чтобы выбрать измеряемый сигнал.

Порты

Входной параметр

развернуть все

`Port_1` — Сигнал или сигналы визуализировать
вектор-столбец | матрица

Соединитесь с сигналом, или сигнализирует, что вы хотите визуализировать как N _sym-1 вектор-столбец или N _sym-by-Nsig матрица. N _sym является количеством символов, и _сигнал N является количеством входных сигналов.

Можно задать до 20 входных сигналов. А именно, максимальное количество каналов через все порты равняется 20. Например, если вы создаете двухканальный сигнал для каждого входного порта, затем можно задать 10 количеств входных портов.

Пример: [-1 + 1i; -1 - 1i; 1 + 1i; 1 - 1i] задает входной сигнал с 4 символами.

Параметры

развернуть все

Файл

Из окна Constellation Diagram выберите File, чтобы просмотреть доступные опции.

`Open at Start of Simulation` — Открытая схема совокупности в начале симуляции
на (значении по умолчанию) | прочь

Выберите, чтобы открыть окно схемы совокупности в начале симуляции. Отмените выбор, чтобы препятствовать тому, чтобы окно схемы совокупности открылось в начале симуляции.

`Number of input ports` — Количество входных портов на блоке scope
`1` (значение по умолчанию) | положительное целое число в области значений [1, 20]

Задайте количество входных портов на блоке Scope, заданном как целое число в области значений [1, 20].

Когда многоканальные входные сигналы заданы, максимальное количество входных портов ограничивается общим количеством заданных входных сигналов. Общее количество входного сигнала не может превысить 20.

Инструменты> Свойства Масштабирования Осей

Из окна Constellation Diagram выберите Tools> Axes Scaling Properties, чтобы открыть Axes Scaling Properties: диалоговое окно Constellation Diagram. В этом диалоговом окне можно настроить графические свойства осей.

Свойства

`Axes scaling` — Оси, масштабирующие опции
`Manual` (значение по умолчанию) | `Auto` | `After N Updates`

Оси, масштабирующие опции, заданные как:

Manual — Применяет x и пределы осей y, заданные в Зрительном ряде – Constellation Properties: диалоговое окно Constellation Diagram.
'auto' Масштабирует пределы осей по мере необходимости в течение и после симуляции.
After N Updates — Масштабирует пределы осей после заданного Number of updates.

Настраиваемый: да

`Number of updates` — Количество обновлений, после которых можно масштабировать оси
`10` (значение по умолчанию) | положительное целое число

Количество обновлений, после которых можно масштабировать оси, заданные как положительное целое число.

Настраиваемый: да

Зависимости

Этот параметр появляется, когда Axes scaling установлен в After N Updates.

`Scale axes limits at stop` — Опция, чтобы масштабировать оси в конце симуляции
`off` (значение по умолчанию) | `on`

Выберите, чтобы масштабировать оси в конце симуляции к пределам процента области значений данных, заданным X-axis Data range (%) и Y-axis Data range (%).

`X-axis Data range (%)` — Процент x - ось раньше отображал данные
`80` (значение по умолчанию) | скаляр от 1 до 100

Процент x - ось раньше отображал данные.

Пример: 100 масштабирует область значений оси X к максимальному значению синфазного амплитудного компонента входного сигнала.

Настраиваемый: да

`X-axis Align` — Выравнивает данные вдоль x - ось
`Center` (значение по умолчанию) | `Left` | `Right`

Выровняйте данные вдоль x - ось, заданная как Center, Left или Right.

Пример: Right выравнивает максимальное значение синфазного амплитудного компонента входного сигнала к верхнему пределу оси X.

Настраиваемый: да

`Y-axis Data range (%)` — Процент y - ось раньше отображал данные
`80` (значение по умолчанию) | скаляр от 1 до 100

Процент y - ось раньше отображал данные.

Пример: 30 масштабирует область значений оси Y так, чтобы максимальное значение квадратурного амплитудного компонента сигнала заняло 30% области значений оси Y.

Настраиваемый: да

`Y-axis Align` — Выравнивает данные вдоль y - ось
`Center` (значение по умолчанию) | `Top` | `Bottom`

Выровняйте данные вдоль y - ось, заданная как Center, Top или Bottom.

Пример: Bottom выравнивает максимальное значение квадратурного амплитудного компонента сигнала к более низкому пределу оси Y.

Настраиваемый: да

Инструменты> Измерения

Из окна Constellation Diagram выберите опции под Tools> Measurements, чтобы отобразить панели Signal Quality и Trace Selection. По умолчанию эти панели прикрепляются в окне Constellation Diagram, когда отображено.

Панель Signal Quality содержит подпанели EVM / MER и Settings. Обе подпанели могут быть независимо расширены или свернуты.

Для получения дополнительной информации об измерениях качества сигнала, см. EVM / Измерения MER.

`Trace Selection` — Сигнализируйте, что трассировка раньше вычисляла измерения
Список сигналов

Выберите трассировку сигнала, используемую, чтобы вычислить измерения из списка доступных сигналов. Это списки параметров вход сигналов к блоку.

Настраиваемый: да

Зависимости

Чтобы установить этот параметр, панель Trace Selection должна быть видима. Панель Trace Selection автоматически появляется, когда вы строите несколько сигналов на окне Constellation Diagram. Чтобы скрыть или отобразить панель Trace Selection, выберите Tools> Measurements> Trace Selection из окна Constellation Diagram.

EVM / Панель Настроек MER

`Measurement interval` — Длительность EVM или измерения MER
`Current Display` (значение по умолчанию) | `All displays` | положительное целое число

Длительность EVM или измерения MER в символах, заданных как Current Display, All displays или положительное целое число. Чтобы задать положительное целое число, выберите и затем замените <user-defined> на свое требуемое значение. Значение должно быть положительно и меньше чем или равно Symbols to display. Измерение вычисляется после того, как количество выборок входных данных превышает интервал измерения.

Настраиваемый: да

`EVM normalization` — Метод нормализации используется для вычисления EVM
`Average constellation power` (значение по умолчанию) | `Peak constellation power`

Метод нормализации используется для вычисления EVM, заданного как Average constellation power или Peak constellation power. Система comm.EVM object™ вычисляет EVM.

Настраиваемый: да

`Reference constellation` — Ссылочная совокупность
`QPSK` (значение по умолчанию) | `BPSK` | `8-PSK` | `16-QAM` | `64-QAM` | `256-QAM` | вектор

Ссылочная совокупность, заданная как BPSK, QPSK, 8-PSK, 16-QAM, 64-QAM, 256-QAM или <пользовательский> вектор. Чтобы задать пользовательское значение, выберите <user-defined>, затем в замене свойства Custom value запись с вашим требуемым значением.

Каждый входной порт может иметь свою собственную ссылочную совокупность. Для многоканального входного сигнала одна ссылочная совокупность применяется для всех сигналов в том входном порту.

Чтобы получить измерения EVM/MER, необходимо установить Reference constellation на допустимое значение, соответствующее модуляции входного сигнала.

Настраиваемый: да

`Custom value` — Введите ссылочную совокупность
вектор

Введите ссылочную совокупность, заданную как вектор.

Dependecies

Чтобы включить этот параметр, установите Reference constellation на <пользовательский>.

Типы данных: double
Поддержка комплексного числа: Да

`Average reference power` — Средняя степень ссылочной совокупности
`1` (значение по умолчанию) | положительная скалярная величина

Средняя степень ссылочной совокупности в ваттах, заданных как положительная скалярная величина и ссылаемых к загрузке на один Ом.

Настраиваемый: да

`Reference phase offset (rad)` — Смещение фазы ссылочной совокупности
`pi/4` (значение по умолчанию) | скаляр

Смещение фазы ссылочной совокупности в радианах, заданных как скаляр.

Настраиваемый: да

Просмотрите> Свойства Настройки

Из окна Constellation Diagram выберите View> Configuration Properties, чтобы открыть Зрительный ряд – Constellation Properties: диалоговое окно Constellation Diagram. В этом диалоговом окне можно настроить графические свойства нанесенных на график сигналов.

Основной

`Number of input ports` — Количество входных портов на блоке scope
1 (значение по умолчанию) | положительное целое число в области значений [1, 20]

Задайте количество входных портов на блоке Scope, заданном как целое число в области значений [1, 20].

`Samples per symbol` — Количество выборок раньше представляло каждый символ
`1` (значение по умолчанию) | положительное целое число

Количество выборок раньше представляло каждый символ, заданный как положительное целое число. Когда Samples per symbol больше, чем 1, сигнал субдискретизируется, прежде чем это будет построено.

Настраиваемый: да

`Offset (samples)` — Количество выборок, чтобы пропустить прежде, чем построить точки
`0` (значение по умолчанию) | неотрицательное целое число

Количество выборок, чтобы пропустить прежде, чем построить точки, заданные как неотрицательное целое число меньше, чем Выборки на символ. Этот параметр задает количество выборок, чтобы пропустить при субдискретизации входного сигнала.

Настраиваемый: да

`Symbols to display` — Максимальное количество символов, чтобы отобразиться
`Input frame length` (значение по умолчанию) | положительное целое число

Максимальное количество символов, чтобы отобразиться, заданный как Input frame length или положительное целое число. Чтобы задать положительное целое число, выберите и затем замените <user-defined> на свое требуемое значение.

Используйте Symbols to display, чтобы ограничить максимальное количество символов, отображенных, когда длинные сигналы будут введены. Построенные символы являются новыми полученными символами.

Настраиваемый: да

Отображение

`Show grid` — Отобразите линии сетки графика
`on` (значение по умолчанию) | `off`

Выберите, чтобы отобразить линии сетки графика.

Настраиваемый: да

`Show legend` — Отобразите легенду графика
`off` (значение по умолчанию) | `on`

Выберите, чтобы отобразить легенду графика. Имена, перечисленные в легенде, являются именами сигнала из модели.

От легенды можно управлять, какие сигналы построены. Это управление эквивалентно изменению видимости в диалоговом окне View> Style. В легенде scope кликните по имени сигнала, чтобы скрыть сигнал в осциллографе. Чтобы показать сигнал, кликните по имени сигнала снова. Чтобы показать только один сигнал и скрыть все другие сигналы, щелкните правой кнопкой по имени сигнала. Чтобы показать все сигналы, нажмите Esc.

Настраиваемый: да

`Show signal trajectory` — Отобразите траекторию сигнала
`off` (значение по умолчанию) | `on`

Выберите, чтобы отобразить траекторию между точками совокупности для нанесенных на график сигналов.

Настраиваемый: да

`Color fading` — Опция, чтобы добавить цвет, исчезающий эффект
`off` (значение по умолчанию) | `on`

Когда вы выбираете Color fading, точки в отображении исчезают как интервал времени после того, как они сначала построены увеличения. Color fading для анимации, которая напоминает осциллограф.

Настраиваемый: да

`X-limits (Minimum)` — Минимум x - значение оси
`-1.375` (значение по умолчанию) | скаляр

Минимальный x - значение оси, заданное как скаляр.

Настраиваемый: да

`X-limits (Maximum)` — Максимум x - значение оси
`1.375` (значение по умолчанию) | скаляр

Максимальный x - значение оси, заданное как скаляр.

Настраиваемый: да

`Y-limits (Minimum)` — Минимум y - значение оси
`-1.375` (значение по умолчанию) | скаляр

Минимальный y - значение оси, заданное как скаляр.

Настраиваемый: да

`Y-limits (Maximum)` — Максимум y - значение оси
`1.375` (значение по умолчанию) | скаляр

Максимальный y - значение оси, заданное как скаляр.

Настраиваемый: да

`Заголовок` Заголовок на графике
пробел (значение по умолчанию) | вектор символов | строка

Заголовок на графике, заданном как вектор символов или строка.

Настраиваемый: да

`X-axis label` — x - подпись по осям
`'In-phase Amplitude'` (значение по умолчанию) | вектор символов | строка

x-, заданная как вектор символов или строка.

Настраиваемый: да

`Y-axis label` — y - подпись по осям
`'Quadrature Amplitude'` (значение по умолчанию) | вектор символов | строка

y-, заданная как вектор символов или строка.

Настраиваемый: да

Ссылочная совокупность

`Show reference constellation` — Выберите, чтобы отобразить ссылочную совокупность
на (значении по умолчанию) | прочь

Выберите, чтобы отобразить ссылочную совокупность.

Настраиваемый: да

`Входной параметр` Номер входного порта
`1` (значение по умолчанию) | целое число

Выберите номер входного порта, для которого вы хотите просмотреть/изменить ссылочную совокупность и связанные атрибуты.

Зависимости

Чтобы включить этот параметр, установите параметр Number of input ports на значение, больше, чем 1.

`Reference constellation` — Ссылочная совокупность
`QPSK` (значение по умолчанию) | `BPSK` | `8-PSK` | `16-QAM` | `64-QAM` | `256-QAM` | вектор

Ссылочная совокупность, заданная как BPSK, QPSK, 8-PSK, 16-QAM, 64-QAM, 256-QAM или <пользовательский> вектор. Чтобы задать значение, выберите и затем замените <user-defined> на свое требуемое значение. Когда задано пользователем, ссылочные значения совокупности могут быть заданы как вектор.

Настраиваемый: да

Типы данных: double
Поддержка комплексного числа: Да

`Average reference power` — Средняя степень ссылочной совокупности
`1` (значение по умолчанию) | положительная скалярная величина

Настраиваемый: да

`Reference phase offset (rad)` — Смещение фазы ссылочной совокупности
`pi/4` (значение по умолчанию) | скаляр

Смещение фазы ссылочной совокупности в радианах, заданных как скаляр.

Настраиваемый: да

Просмотрите> Стиль

Из окна Constellation Diagram выберите View> Style, чтобы открыть диалоговое окно Constellation Diagram - Style. В этом диалоговом окне можно настроить графические свойства компонентов в окне Constellation Diagram.

`Figure color` — Выберите цвет фона
серый (значение по умолчанию)

Выберите цвет фона в окне Constellation Diagram и вне осей осциллографа.

`Axes colors` — Выберите цвета панелей измерения и графика
черный (значение по умолчанию для фона) | серый (значение по умолчанию для осей)

Выберите цвета панелей измерения и графика. Первый параметр цвета задает цвет фона фигуры графика и панелей измерения. Вторая опция задает цвет осей вращения графика (метки деления, метки и линии сетки) и текст. Для больше описания панелей измерения смотрите в Инструментах> Измерения.

Настраиваемый: да

`Properties for channel` — Просмотрите или измените графические свойства каждого канала
`Channel 1` (значение по умолчанию)

Выберите канал, чтобы просмотреть или изменить его графические свойства.

`Bring To Front` — Перенесите канал на передний план
кнопка

Принесите активный канал, как обозначено Properties for channel, к передней стороне.

`Show signal and reference constellation` — Опция, чтобы скрыть канал
`on` (значение по умолчанию) | `off`

Очиститесь, чтобы скрыть активный канал и его связанную ссылочную совокупность. Используйте Properties for channel, чтобы выбрать активный канал. Установка синхронизируется с действиями в интерактивной легенде, смотрите легенду Show.

Свойства `Symbols` — Set символов
свойства символа

Установите графические свойства символов для активного канала. Настройте стиль, размер, ширину линии и цвет маркера. Используйте Properties for channel, чтобы выбрать активный канал.

Зависимости

Чтобы установить форму маркера на none, Show signal trajectory должен быть выбран.

Свойства `Signal trajectory` — Select траектории сигнала
никакая строка (значение по умолчанию) | свойства траектории

Установите графические свойства для траектории сигнала активного канала. Настройте стиль, ширину и цвет строки. Используйте Properties for channel, чтобы выбрать активный канал.

Зависимости

Чтобы настроить свойства траектории сигнала, Show signal trajectory должен быть выбран. Когда Show signal trajectory выбран, стиль линии Signal trajectory не может быть установлен в no line.

Ссылочная совокупность

`Входной параметр` Номер входного порта
`1` (значение по умолчанию) | целое число

Просмотрите или измените графические свойства для символа ссылочной совокупности для каждого порта индивидуально.

Если ни один из входа не многоканальные сигналы, то графические свойства ссылочной совокупности могут быть настроены путем выбора канала из параметра Properties for channel.

Зависимости

Чтобы включить этот параметр, установите параметр Number of input ports на значение, больше, чем 1, и задайте по крайней мере один многоканальный входной сигнал.

Свойства `Properties` — Select ссылочных символов совокупности
свойства символа

Выберите графические свойства для символов ссылочной совокупности. Настройте стиль, размер, ширину линии и цвет маркера.

Зависимости

Чтобы настроить ссылочную совокупность графические свойства, Show reference constellation должен быть выбран.

Образцовые примеры

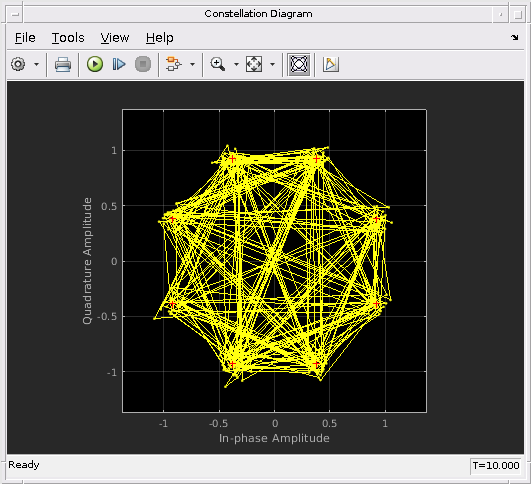

Просмотрите схему совокупности

Используйте блок Constellation Diagram, чтобы визуализировать совокупность модулируемого сигнала.

Открытая модель

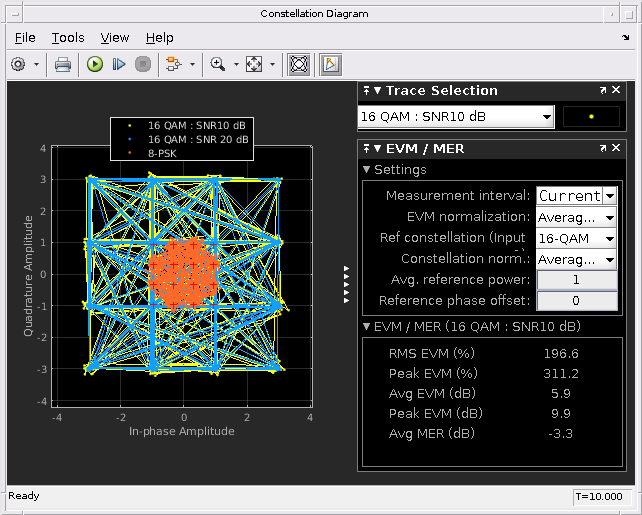

Просмотрите мультивходную схему совокупности

Используйте блок Constellation Diagram, чтобы визуализировать совокупность мультивхода и многоканальных модулируемых сигналов.

Открытая модель

Добавьте нарушения РФ в сигнал DQPSK

Эта модель применяет нарушения РФ к сигналу, модулируемому дифференциальным квадратурным манипулированием сдвига фазы (DQPSK). Чтобы продемонстрировать и визуализировать нарушения РФ, уровни, примененные в этой модели, преувеличены и не представительные для типичных уровней для современных радио.

Открыть скрипт

Характеристики блока

Типы данных	`Boolean` \| `double` \| `enumerated` \| `fixed point` \| `integer` \| `single`
Прямое сквозное соединение	`no`
Многомерные сигналы	`no`
Сигналы переменного размера	`yes`
Обнаружение пересечения нулем	`no`

Больше о

развернуть все

EVM / Измерения MER

Панель качества сигнала EVM / MER отображает настройки измерения, и значение вектора ошибок (EVM) и результаты вычисления измерения ошибочного отношения модуляции (MER) для заданного выбора трассировки.

EVM — Вектор ошибок является вектором в плоскости IQ от идеальной точки совокупности до реальной точки в получателе. Значение вектора среднеквадратичной ошибки, _RMS EVM, измеряется для средней и пиковой степени совокупности.

На схеме совокупности можно отобразить измерения _RMS EVM, нормированные или Average constellation power или методом Peak constellation power, как вычислено использующим эти алгоритмы.

Метод нормализации EVM Алгоритм

Метод нормализации EVM	Алгоритм
`Average constellation power`	Средняя нормализация степени совокупности: ${EVM}_{k} = 100 \sqrt{\frac{e_{k}}{P_{в среднем}}}$ _EVMRMS, в проценте, для средней нормализации степени совокупности: ${EVM}_{RMS} (%) = 100 \sqrt{\frac{\frac{1}{N} \sum_{k = 1}^{N} (e_{k})}{P_{в среднем}}}$
`Peak constellation power`	Пиковая нормализация степени совокупности ${EVM}_{k} = 100 \sqrt{\frac{e_{k}}{P_{max}}}$ _RMS EVM, в проценте, для пиковой нормализации степени совокупности ${EVM}_{RMS} (%) = 100 \sqrt{\frac{\frac{1}{N} \sum_{k = 1}^{N} (e_{k})}{P_{max}}}$

Average constellation power

Средняя нормализация степени совокупности:

${EVM}_{k} = 100 \sqrt{\frac{e_{k}}{P_{в среднем}}}$

_EVMRMS, в проценте, для средней нормализации степени совокупности:

${EVM}_{RMS} (%) = 100 \sqrt{\frac{\frac{1}{N} \sum_{k = 1}^{N} (e_{k})}{P_{в среднем}}}$

Peak constellation power

Пиковая нормализация степени совокупности

${EVM}_{k} = 100 \sqrt{\frac{e_{k}}{P_{max}}}$

_RMS EVM, в проценте, для пиковой нормализации степени совокупности

${EVM}_{RMS} (%) = 100 \sqrt{\frac{\frac{1}{N} \sum_{k = 1}^{N} (e_{k})}{P_{max}}}$

Панель EVM / MER показывает среднее значение и пиковый _EVMRMS и в проценте и в децибелах для выбранной трассировки. EVM, о котором сообщают в децибелах, вычисляется как EVM (дБ) = 10‑log10 _(EVMMS) = 20‑log10 _(EVMRMS), где:

$e_{k} = {(I_{k} - {\tilde{I}}_{k})}^{2} + {(Q_{k} - {\tilde{Q}}_{k})}^{2}$
_Ik является синфазным значением k th символ во входном векторе.
_Qk является квадратурным значением фазы k th символ во входном векторе.
_Ik и _Qk представляют идеальные (ссылочные) значения символа. ${\tilde{I}}_{k}$ и ${\tilde{Q}}_{k}$ представляйте измеренные (полученные) значения символа.
N является длиной входного вектора.
P _{в среднем} является значением для Average constellation power.
P _макс. является значением для Peak constellation power.

Максимальное значение EVM в векторе ${EVM}_{max} = max_{k \in [1, ..., N]} {{EVM}_{k}},$ где k является k th символ в векторе длины N.

Для получения дополнительной информации смотрите comm.EVM.

MER — MER является отношением средней степени переданного сигнала к средней степени вектора ошибок. Панель EVM / MER указывает на средний результат измерения MER в децибелах для выбранной трассировки.
MER является мерой ОСШ в модулируемом сигнале, вычисленном в дБ. MER по символам N
$МЕР = 10 \cdot {журнал}_{10} (\frac{\sum_{n = 1}^{N} (I_{k}^{2} + Q_{k}^{2})}{\sum_{n = 1}^{N} (e_{k})}) dB,$
где:
- $e_{k} = {(I_{k} - {\tilde{I}}_{k})}^{2} + {(Q_{k} - {\tilde{Q}}_{k})}^{2}$
- _Ik является синфазным значением k th символ во входном векторе.
- _Qk является квадратурным значением фазы k th символ во входном векторе.
- _Ik и _Qk представляют идеальные (ссылочные) значения. ${\tilde{I}}_{k}$ и ${\tilde{Q}}_{k}$ представляйте измеренные (полученные) символы.
Для получения дополнительной информации смотрите comm.MER.

Программируемая настройка

Можно программно сконфигурировать свойства scope с коллбэками или в рамках скриптов с помощью объекта настройки осциллографа как, описанный в Блоках Осциллографа Управления Программно (Simulink).

Расширенные возможности

Генерация кода C/C++
Генерация кода C и C++ с помощью Simulink® Coder™.

Этот блок исключен из сгенерированного кода, когда генерация кода выполняется в системе, содержащей этот блок.

Генерация HDL-кода
Сгенерируйте Verilog и код VHDL для FPGA и проекты ASIC с помощью HDL Coder™.

Этот блок может использоваться для видимости симуляции в подсистемах, которые генерируют HDL-код, но не включен в аппаратную реализацию.

Документация

Схема совокупности

Описание

Порты

Входной параметр

Port_1 — Сигнал или сигналы визуализировать вектор-столбец | матрица

Параметры

Файл

Open at Start of Simulation — Открытая схема совокупности в начале симуляции на (значении по умолчанию) | прочь

Number of input ports — Количество входных портов на блоке scope 1 (значение по умолчанию) | положительное целое число в области значений [1, 20]

Инструменты> Свойства Масштабирования Осей

Свойства

Axes scaling — Оси, масштабирующие опции Manual (значение по умолчанию) | Auto | After N Updates

Number of updates — Количество обновлений, после которых можно масштабировать оси 10 (значение по умолчанию) | положительное целое число

Зависимости

Scale axes limits at stop — Опция, чтобы масштабировать оси в конце симуляции off (значение по умолчанию) | on

X-axis Data range (%) — Процент x - ось раньше отображал данные 80 (значение по умолчанию) | скаляр от 1 до 100

X-axis Align — Выравнивает данные вдоль x - ось Center (значение по умолчанию) | Left | Right

Y-axis Data range (%) — Процент y - ось раньше отображал данные 80 (значение по умолчанию) | скаляр от 1 до 100

Y-axis Align — Выравнивает данные вдоль y - ось Center (значение по умолчанию) | Top | Bottom

Инструменты> Измерения

Trace Selection — Сигнализируйте, что трассировка раньше вычисляла измерения Список сигналов

Зависимости

EVM / Панель Настроек MER

Measurement interval — Длительность EVM или измерения MER Current Display (значение по умолчанию) | All displays | положительное целое число

EVM normalization — Метод нормализации используется для вычисления EVM Average constellation power (значение по умолчанию) | Peak constellation power

Reference constellation — Ссылочная совокупность QPSK (значение по умолчанию) | BPSK | 8-PSK | 16-QAM | 64-QAM | 256-QAM | вектор

Custom value — Введите ссылочную совокупность вектор

Dependecies

Average reference power — Средняя степень ссылочной совокупности 1 (значение по умолчанию) | положительная скалярная величина

Reference phase offset (rad) — Смещение фазы ссылочной совокупности pi/4 (значение по умолчанию) | скаляр

Просмотрите> Свойства Настройки

Основной

Number of input ports — Количество входных портов на блоке scope 1 (значение по умолчанию) | положительное целое число в области значений [1, 20]

Samples per symbol — Количество выборок раньше представляло каждый символ 1 (значение по умолчанию) | положительное целое число

Offset (samples) — Количество выборок, чтобы пропустить прежде, чем построить точки 0 (значение по умолчанию) | неотрицательное целое число

Symbols to display — Максимальное количество символов, чтобы отобразиться Input frame length (значение по умолчанию) | положительное целое число

Отображение

Show grid — Отобразите линии сетки графика on (значение по умолчанию) | off

Show legend — Отобразите легенду графика off (значение по умолчанию) | on

Show signal trajectory — Отобразите траекторию сигнала off (значение по умолчанию) | on

Color fading — Опция, чтобы добавить цвет, исчезающий эффект off (значение по умолчанию) | on

X-limits (Minimum) — Минимум x - значение оси -1.375 (значение по умолчанию) | скаляр

X-limits (Maximum) — Максимум x - значение оси 1.375 (значение по умолчанию) | скаляр

Y-limits (Minimum) — Минимум y - значение оси -1.375 (значение по умолчанию) | скаляр

Y-limits (Maximum) — Максимум y - значение оси 1.375 (значение по умолчанию) | скаляр

Заголовок Заголовок на графике пробел (значение по умолчанию) | вектор символов | строка

X-axis label — x - подпись по осям 'In-phase Amplitude' (значение по умолчанию) | вектор символов | строка

Y-axis label — y - подпись по осям 'Quadrature Amplitude' (значение по умолчанию) | вектор символов | строка

Ссылочная совокупность

Show reference constellation — Выберите, чтобы отобразить ссылочную совокупность на (значении по умолчанию) | прочь

Входной параметр Номер входного порта 1 (значение по умолчанию) | целое число

Зависимости

Reference constellation — Ссылочная совокупность QPSK (значение по умолчанию) | BPSK | 8-PSK | 16-QAM | 64-QAM | 256-QAM | вектор

Average reference power — Средняя степень ссылочной совокупности 1 (значение по умолчанию) | положительная скалярная величина

Reference phase offset (rad) — Смещение фазы ссылочной совокупности pi/4 (значение по умолчанию) | скаляр

Просмотрите> Стиль

Figure color — Выберите цвет фона серый (значение по умолчанию)

Axes colors — Выберите цвета панелей измерения и графика черный (значение по умолчанию для фона) | серый (значение по умолчанию для осей)

Properties for channel — Просмотрите или измените графические свойства каждого канала Channel 1 (значение по умолчанию)

Bring To Front — Перенесите канал на передний план кнопка

Show signal and reference constellation — Опция, чтобы скрыть канал on (значение по умолчанию) | off

Свойства Symbols — Set символов свойства символа

Зависимости

Свойства Signal trajectory — Select траектории сигнала никакая строка (значение по умолчанию) | свойства траектории

Зависимости

Ссылочная совокупность

Входной параметр Номер входного порта 1 (значение по умолчанию) | целое число

Зависимости

Свойства Properties — Select ссылочных символов совокупности свойства символа

Зависимости

Образцовые примеры

Просмотрите схему совокупности

Просмотрите мультивходную схему совокупности

Добавьте нарушения РФ в сигнал DQPSK

Характеристики блока

Больше о

EVM / Измерения MER

Программируемая настройка

Расширенные возможности

`Port_1` — Сигнал или сигналы визуализировать
вектор-столбец | матрица

`Open at Start of Simulation` — Открытая схема совокупности в начале симуляции
на (значении по умолчанию) | прочь

`Number of input ports` — Количество входных портов на блоке scope
`1` (значение по умолчанию) | положительное целое число в области значений [1, 20]

`Axes scaling` — Оси, масштабирующие опции
`Manual` (значение по умолчанию) | `Auto` | `After N Updates`

`Number of updates` — Количество обновлений, после которых можно масштабировать оси
`10` (значение по умолчанию) | положительное целое число

`Scale axes limits at stop` — Опция, чтобы масштабировать оси в конце симуляции
`off` (значение по умолчанию) | `on`

`X-axis Data range (%)` — Процент x - ось раньше отображал данные
`80` (значение по умолчанию) | скаляр от 1 до 100

`X-axis Align` — Выравнивает данные вдоль x - ось
`Center` (значение по умолчанию) | `Left` | `Right`

`Y-axis Data range (%)` — Процент y - ось раньше отображал данные
`80` (значение по умолчанию) | скаляр от 1 до 100

`Y-axis Align` — Выравнивает данные вдоль y - ось
`Center` (значение по умолчанию) | `Top` | `Bottom`

`Trace Selection` — Сигнализируйте, что трассировка раньше вычисляла измерения
Список сигналов

`Measurement interval` — Длительность EVM или измерения MER
`Current Display` (значение по умолчанию) | `All displays` | положительное целое число

`EVM normalization` — Метод нормализации используется для вычисления EVM
`Average constellation power` (значение по умолчанию) | `Peak constellation power`

`Reference constellation` — Ссылочная совокупность
`QPSK` (значение по умолчанию) | `BPSK` | `8-PSK` | `16-QAM` | `64-QAM` | `256-QAM` | вектор

`Custom value` — Введите ссылочную совокупность
вектор

`Average reference power` — Средняя степень ссылочной совокупности
`1` (значение по умолчанию) | положительная скалярная величина

`Reference phase offset (rad)` — Смещение фазы ссылочной совокупности
`pi/4` (значение по умолчанию) | скаляр

`Number of input ports` — Количество входных портов на блоке scope
1 (значение по умолчанию) | положительное целое число в области значений [1, 20]

`Samples per symbol` — Количество выборок раньше представляло каждый символ
`1` (значение по умолчанию) | положительное целое число

`Offset (samples)` — Количество выборок, чтобы пропустить прежде, чем построить точки
`0` (значение по умолчанию) | неотрицательное целое число

`Symbols to display` — Максимальное количество символов, чтобы отобразиться
`Input frame length` (значение по умолчанию) | положительное целое число

`Show grid` — Отобразите линии сетки графика
`on` (значение по умолчанию) | `off`

`Show legend` — Отобразите легенду графика
`off` (значение по умолчанию) | `on`

`Show signal trajectory` — Отобразите траекторию сигнала
`off` (значение по умолчанию) | `on`

`Color fading` — Опция, чтобы добавить цвет, исчезающий эффект
`off` (значение по умолчанию) | `on`

`X-limits (Minimum)` — Минимум x - значение оси
`-1.375` (значение по умолчанию) | скаляр

`X-limits (Maximum)` — Максимум x - значение оси
`1.375` (значение по умолчанию) | скаляр

`Y-limits (Minimum)` — Минимум y - значение оси
`-1.375` (значение по умолчанию) | скаляр

`Y-limits (Maximum)` — Максимум y - значение оси
`1.375` (значение по умолчанию) | скаляр

`Заголовок` Заголовок на графике
пробел (значение по умолчанию) | вектор символов | строка

`X-axis label` — x - подпись по осям
`'In-phase Amplitude'` (значение по умолчанию) | вектор символов | строка

`Y-axis label` — y - подпись по осям
`'Quadrature Amplitude'` (значение по умолчанию) | вектор символов | строка

`Show reference constellation` — Выберите, чтобы отобразить ссылочную совокупность
на (значении по умолчанию) | прочь

`Входной параметр` Номер входного порта
`1` (значение по умолчанию) | целое число

`Reference constellation` — Ссылочная совокупность
`QPSK` (значение по умолчанию) | `BPSK` | `8-PSK` | `16-QAM` | `64-QAM` | `256-QAM` | вектор

`Average reference power` — Средняя степень ссылочной совокупности
`1` (значение по умолчанию) | положительная скалярная величина

`Reference phase offset (rad)` — Смещение фазы ссылочной совокупности
`pi/4` (значение по умолчанию) | скаляр

`Figure color` — Выберите цвет фона
серый (значение по умолчанию)

`Axes colors` — Выберите цвета панелей измерения и графика
черный (значение по умолчанию для фона) | серый (значение по умолчанию для осей)

`Properties for channel` — Просмотрите или измените графические свойства каждого канала
`Channel 1` (значение по умолчанию)

`Bring To Front` — Перенесите канал на передний план
кнопка

`Show signal and reference constellation` — Опция, чтобы скрыть канал
`on` (значение по умолчанию) | `off`

Свойства `Symbols` — Set символов
свойства символа

Свойства `Signal trajectory` — Select траектории сигнала
никакая строка (значение по умолчанию) | свойства траектории

`Входной параметр` Номер входного порта
`1` (значение по умолчанию) | целое число

Свойства `Properties` — Select ссылочных символов совокупности
свойства символа

Генерация кода C/C++
Генерация кода C и C++ с помощью Simulink® Coder™.

Генерация HDL-кода
Сгенерируйте Verilog и код VHDL для FPGA и проекты ASIC с помощью HDL Coder™.
