Сбор данных Simulink

Создайте модели, чтобы получить и сгенерировать аналоговые и цифровые данные

Блоки

Analog InputПолучите данные из нескольких аналоговых каналов устройства сбора данных
Analog OutputВыходные данные к нескольким аналоговым каналам устройства сбора данных
Analog Input (Single Sample)Получите одну выборку от нескольких аналоговых каналов устройства сбора данных
Analog Output (Single Sample)Выведите одну выборку к нескольким аналоговым каналам устройства сбора данных
Digital Input (Single Sample)Получите одну выборку от нескольких цифровых линий устройства сбора данных
Digital Output (Single Sample)Выведите одну выборку к нескольким цифровым линиям устройства сбора данных

Популярные примеры

Perform Live Acquisition, Signal Processing, and Generation

Выполните живое приобретение, обработку сигналов и генерацию

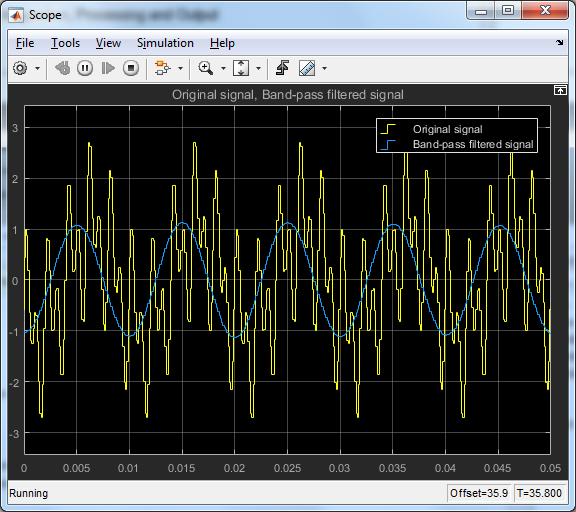

Используйте блок Analog Input, чтобы получить живые аналоговые данные от устройства сбора данных в Simulink. Полученные данные обрабатываются в Simulink и используют блок Analog Output для выходных данных к устройству сбора данных. Это показывает, как модель Simulink может связаться с различными подсистемами в той же модели. В этом случае используемое устройство сбора данных от National Instruments®.

Открытая модель
Perform Spectral Analysis on Live Data

Выполните спектральный анализ на живых данных

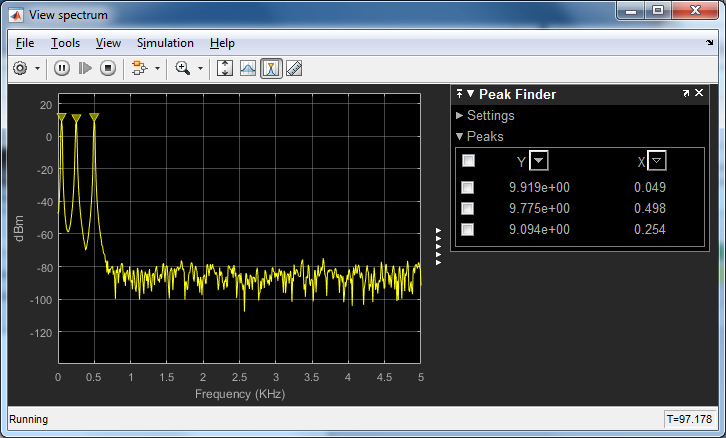

Этот пример показывает, как использовать блок Analog Input, чтобы получить живые сигналы от устройства сбора данных в Simulink. Блок использует Национальный Instruments(R) USB 6211 в качестве устройства ввода данных. Модель Simulink использует средство оценки спектра, чтобы вывести оценку спектра мощности входа временного интервала с помощью метода валлийцев усредненных измененных периодограмм.

Открытая модель
Документация Data Acquisition Toolbox
