график
Постройте график слоя нейронной сети
Синтаксис
plot(lgraph)plot(dagNet)Описание
plot( строит схему графика слоя lgraph)lgraph. Функция plot маркирует каждый слой своим именем и отображает все связи слоя.
Совет
Чтобы анализировать сетевую архитектуру и создать интерактивную сетевую визуализацию, используйте analyzeNetwork.
Примеры
Постройте график слоя
Создайте график слоя из массива слоев. Соедините слой 'relu_1' со слоем 'add'.
layers = [
imageInputLayer([32 32 3],'Name','input')
convolution2dLayer(3,16,'Padding','same','Name','conv_1')
batchNormalizationLayer('Name','BN_1')
reluLayer('Name','relu_1')
convolution2dLayer(3,16,'Padding','same','Stride',2,'Name','conv_2')
batchNormalizationLayer('Name','BN_2')
reluLayer('Name','relu_2')
additionLayer(2,'Name','add')];
lgraph = layerGraph(layers);
lgraph = connectLayers(lgraph,'relu_1','add/in2');Постройте график слоя.
figure plot(lgraph);
Постройте сеть DAG
Загрузите предварительно обученный GoogLeNet сверточная нейронная сеть как объект DAGNetwork. Если Модель Deep Learning Toolbox™ для пакета Сетевой поддержки GoogLeNet не установлена, то программное обеспечение обеспечивает ссылку на загрузку.
net = googlenet
net =
DAGNetwork with properties:
Layers: [144×1 nnet.cnn.layer.Layer]
Connections: [170×2 table]

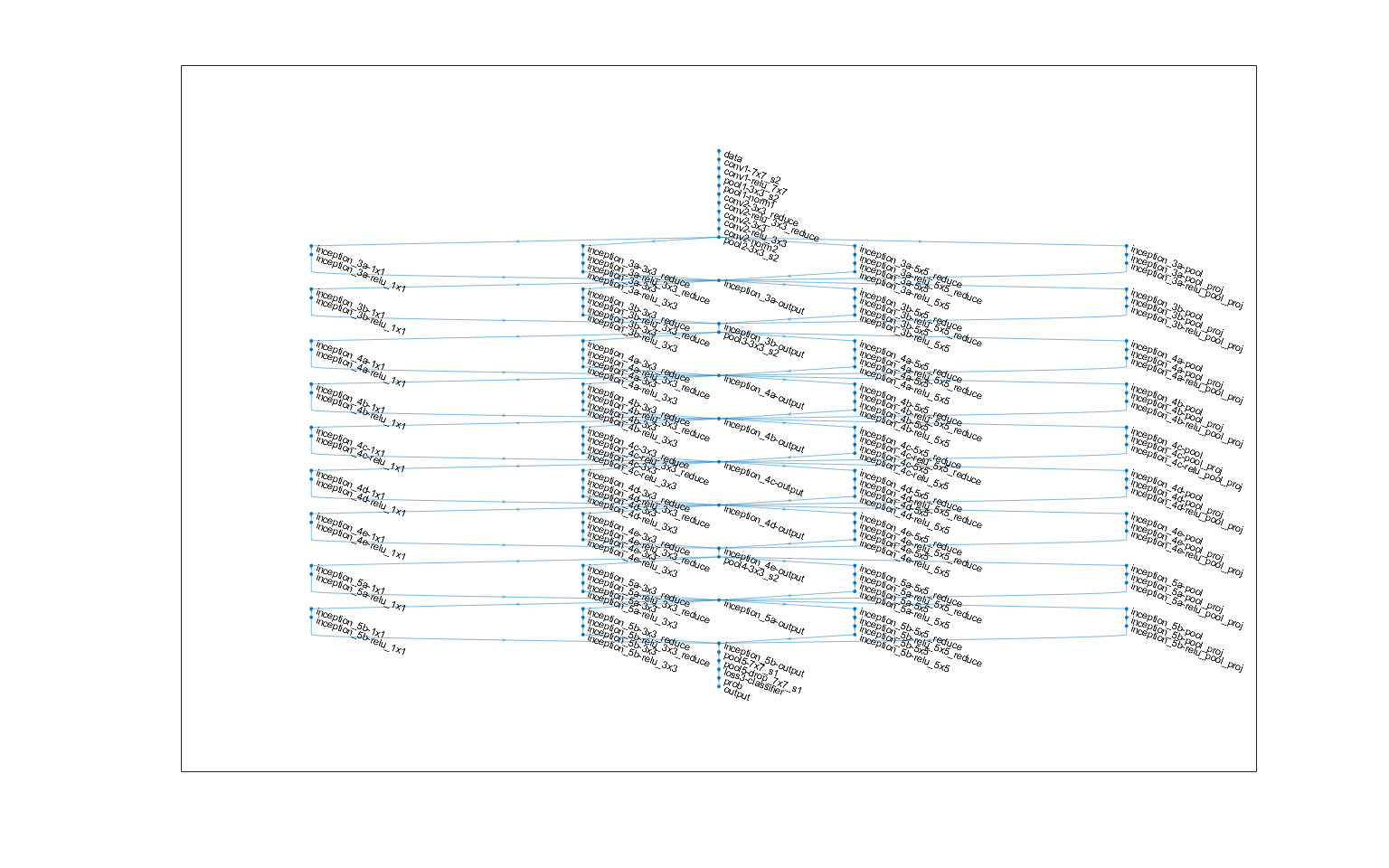

Постройте сеть.
figure('Units','normalized','Position',[0.1 0.1 0.8 0.8]); plot(net)
Входные параметры
Смотрите также
addLayers | analyzeNetwork | connectLayers | disconnectLayers | layerGraph | removeLayers | replaceLayer
