plotsomnd

Постройте самоорганизующиеся соседние расстояния карты

Синтаксис

plotsomnd(net)

Описание

plotsomnd(net) строит показывающий слоя SOM нейроны как серо-синие закрашенные фигуры и их прямые соседние отношения с красными линиями. Соседние закрашенные фигуры окрашены от черного до желтого, чтобы показать, как близко вектор веса каждого нейрона его соседям.

Этот график поддерживает сети SOM с hextop и топологией gridtop, но не tritop или randtop.

Примеры

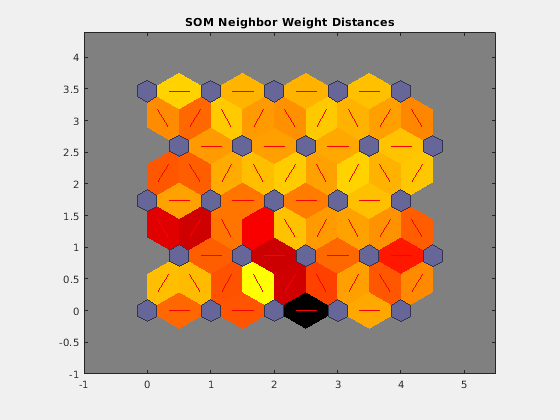

Постройте соседние расстояния SOM

x = iris_dataset;
net = selforgmap([5 5]);
net = train(net,x);
plotsomnd(net)

Смотрите также

| |

Введенный в R2008a
