plotsomplanes
Постройте самоорганизующиеся плоскости веса карты
Синтаксис
plotsomplanes(net)
Описание
plotsomplanes(net) генерирует набор подграфиков. Каждый i th подграфик показывает веса от i th вход к нейронам слоя с самыми отрицательными связями, показавшими синими, нулевыми связями, столь же черными, и самыми сильными положительными связями как красный.
График только показывают для слоев, организованных в одной или двух размерностях.
Этот график поддерживает сети SOM с hextop и топологией gridtop, но не tritop или randtop.
Эта функция может также быть вызвана со стандартизированными аргументами функции построения графика, используемыми функциональным train.
Примеры

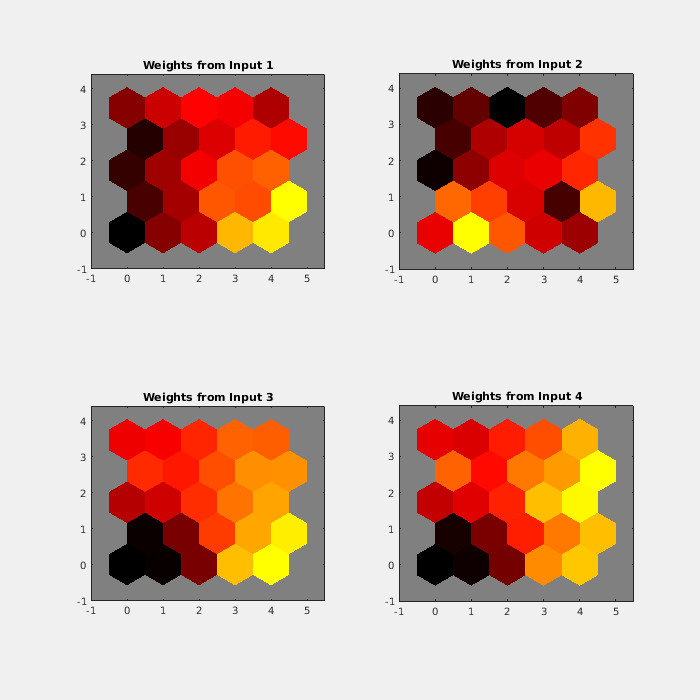

Постройте плоскости веса SOM
x = iris_dataset; net = selforgmap([5 5]); net = train(net,x); plotsomplanes(net)
