fvtool
Визуализируйте частотную характеристику цифровых вниз конвертер или цифровой каскад фильтра конвертера
Синтаксис
fvtool(Conv)fvtool(Conv,'Arithmetic',arithType)Описание
fvtool( строит ответ значения цифрового вниз конвертер или цифровой конвертер, Conv)Conv. По умолчанию объект строит каскадный ответ до второй пустой частоты CIC (или к первому, когда только один пустой указатель CIC существует). Чтобы использовать этот синтаксис, объект Conv должен быть заблокирован.
fvtool( задает арифметический тип фильтров в конвертере. Установите вход Conv,'Arithmetic',arithType)'Arithmetic' на 'double', 'single' или 'fixed-point'. Когда объект Conv находится в разблокированном состоянии, необходимо задать арифметический тип. Когда объект Conv находится в заблокированном состоянии, он игнорирует арифметический входной параметр.
Например, чтобы построить ответ значения цифрового вниз конвертер в разблокированном состоянии, установите вход 'Arithmetic'.
dwnConv = dsp.DigitalDownConverter fvtool(dwnConv,'Arithmetic','fixed-point')
Примеры
Ответ значения цифровых вниз конвертер
Постройте ответ значения цифрового вниз конвертер с помощью функции fvtool и функции visualizeFilterStages.
Создайте Системный объект dsp.DigitalDownConverter с настройками по умолчанию. Используя функцию fvtool , постройте ответ значения полного каскада фильтра. Функция visualizeFilterStages, кроме того, строит ответ значения отдельных этапов фильтров.
dwnConv = dsp.DigitalDownConverter
dwnConv =
dsp.DigitalDownConverter with properties:
DecimationFactor: 100
MinimumOrderDesign: true
Bandwidth: 200000
StopbandFrequencySource: 'Auto'
PassbandRipple: 0.1000
StopbandAttenuation: 60
Oscillator: 'Sine wave'
CenterFrequency: 14000000
SampleRate: 30000000
Show all properties

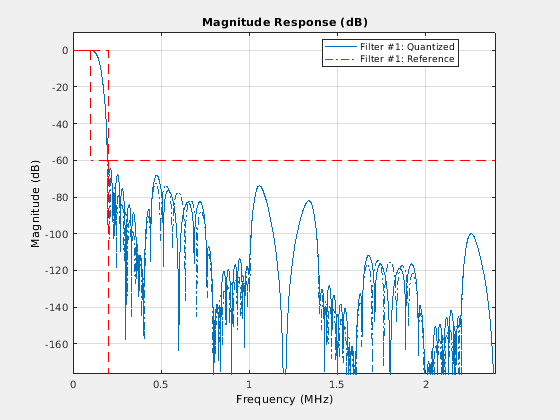

Используя fvtool
Если Системный объект разблокирован, необходимо задать арифметику фильтра через вход 'Arithmetic' функции fvtool. Если Системный объект заблокирован, арифметический вход проигнорирован.
fvtool(dwnConv,'Arithmetic','fixed-point')

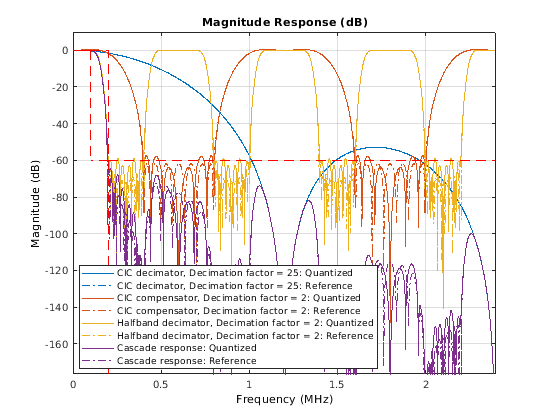

Используя visualizeFilterStages
Чтобы просмотреть ответ значения отдельных этапов фильтра, вызовите функцию visualizeFilterStages.
visualizeFilterStages(dwnConv,'Arithmetic','fixed-point')
Входные параметры
Смотрите также
Функции
getDecimationFactors|getFilterOrders|getFilters|getInterpolationFactors|groupDelay|visualizeFilterStages
