dsp. ScalarQuantizerEncoder

Объединенное входное значение с индексным значением области квантования

Описание

Объект dsp.ScalarQuantizerEncoder кодирует каждое входное значение путем соединения того значения с индексным значением области квантования. Затем объектные выходные параметры индекс связанной области.

Закодировать входное значение путем соединения его с индексным значением области квантования:

Создайте объект dsp.ScalarQuantizerEncoder и установите его свойства.
Вызовите объект с аргументами, как будто это была функция.

Чтобы узнать больше, как Системные объекты работают, смотрите то, Что Системные объекты? MATLAB.

Создание

Синтаксис

sqenc = dsp.ScalarQuantizerEncoder

sqenc = dsp.ScalarQuantizerEncoder(Name,Value)

Описание

пример

sqenc = dsp.ScalarQuantizerEncoder возвращает скалярную Систему энкодера квантизатора object™, sqenc. Этот объект сопоставляет каждое входное значение с областью квантования путем сравнения входного значения с заданными пользователями граничными точками.

sqenc = dsp.ScalarQuantizerEncoder(Name,Value) возвращает скалярный объект энкодера квантизатора, sqenc, с каждым заданным набором свойств к заданному значению.

Свойства

развернуть все

Если в противном случае не обозначено, свойства являются ненастраиваемыми, что означает, что вы не можете изменить их значения после вызова объекта. Объекты блокируют, когда вы вызываете их, и функция release разблокировала их.

Если свойство является настраиваемым, можно изменить его значение в любое время.

Для получения дополнительной информации об изменении значений свойств смотрите Разработку системы в MATLAB Используя Системные объекты (MATLAB).

`BoundaryPointsSource` — Источник граничных точек
`'Property'` (значение по умолчанию) | `'Input port'`

Задайте, как определить граничные точки и значения книги шифров как 'Property' или 'Input port'.

`Partitioning` — Квантизатор ограничен или неограничен
`'Bounded'` (значение по умолчанию) | `'Unbounded'`

Задайте квантизатор как 'Bounded' или 'Unbounded'.

`BoundaryPoints` — Граничные точки областей квантизатора
`1:10` (значение по умолчанию) | вектор

Задайте граничные точки областей квантизатора как вектор. Векторные значения должны быть в порядке возрастания. Позвольте [p0 p1 p2 p3 ... pN] обозначить свойство граничных точек в квантизаторе. Если квантизатор ограничен, объект использует это свойство задать [p0 p1 p2 p3 ... pN]. Если квантизатор неограничен, объект использует это свойство задать [p1 p2 p3 ... p(N-1)] и устанавливает p0 = -Inf и pN = +Inf.

Настраиваемый: да

Зависимости

Это свойство применяется, когда вы устанавливаете свойство BoundaryPointsSource на Property.

`SearchMethod` — Найдите индекс квантизатора линейным или двоичным поиском
`'Linear'` (значение по умолчанию) | `'Binary'`

Задайте, найти ли соответствующий индекс квантизатора с помощью линейного поиска или двоичного поиска как один из 'Linear' или 'Binary'. Вычислительная стоимость линейного метода поиска имеет порядок, P и вычислительная стоимость метода двоичного поиска имеют порядок

${журнал}_{} 2(P)$

где P является количеством граничных точек.

`TiebreakerRule` — Поведение, когда введенный равняется граничной точке
`'Choose the lower index'` (значение по умолчанию) | `'Choose the higher index'`

Задайте, присвоено ли входное значение ниже индексируемой области или более высокой индексируемой области, когда входное значение равняется граничной точке путем выбора 'Choose the lower index' или 'Choose the higher index'.

`CodewordOutputPort` — Enable вывод значения кодовой комбинации
`false` (значение по умолчанию) | `true`

Установите это свойство на true выводить значения кодовой комбинации, которые соответствуют каждому индексному значению.

`QuantizationErrorOutputPort` — Enable вывод ошибки квантования
`false` (значение по умолчанию) | `true`

Установите это свойство на true выводить ошибку квантования для каждого входного значения. Ошибка квантования является различием между входным значением и квантованным выходным значением.

`Codebook` — Книга шифров
`1.5:9.5` (значение по умолчанию) | вектор

Задайте книгу шифров как вектор квантованных выходных значений, которые соответствуют каждой области. Если свойством Partitioning является 'Bounded', и вектор граничных точек имеет длину N, необходимо установить это свойство на вектор длины N-1. Если свойством Partitioning является 'Unbounded', и вектор граничных точек имеет длину N, необходимо установить это свойство на вектор длины N+1.

Настраиваемый: да

Зависимости

Это свойство применяется, когда вы устанавливаете свойство BoundaryPointsSource на 'Property', и или свойством CodewordOutputPort или свойством QuantizationErrorOutputPort является true.

`ClippingStatusOutputPort` — Enable вывод усечения состояния
`false` (значение по умолчанию) | `true`

Установите это свойство на true выводить состояние усечения. Вывод является 1, когда входное значение вне области значений, заданной свойством BoundaryPoints. Когда значение в области значений, исключение, вывод является 0.

Зависимости

Это свойство применяется, когда вы устанавливаете свойство Partitioning на 'Bounded'.

`OutputIndexDataType` — Тип данных индекса выводится
`int32` (значение по умолчанию) | `int8` | `int16` | `uint8` | `uint16` | `uint32`

Задайте тип данных индекса вывод от объекта как: int8, uint8, int16, uint16, int32, uint32.

Свойства фиксированной точки

`RoundingMethod` — Округление метода для операций фиксированной точки
`'Floor'` (значение по умолчанию) | `'Ceiling'` | `'Convergent'` | `'Nearest'` | `'Round'` | `'Simplest'` | `'Zero'`

Задайте метод округления.

`OverflowAction` — Действие переполнения для операций фиксированной точки
`'Wrap'` (значение по умолчанию) | `'Saturate'`

Задайте действие переполнения.

Использование

Для версий ранее, чем R2016b, используйте функцию step, чтобы запустить алгоритм Системного объекта. Аргументы к step являются объектом, который вы создали, сопровождаемый аргументами, показанными в этом разделе.

Например, y = step(obj,x) и y = obj(x) выполняют эквивалентные операции.

Синтаксис

index = sqenc(input)

[index] = sqenc(input,bpoints)

[index] = sqenc(input,bpoints,cBook)

[index,codeword] = sqenc(___)

[___,qerr] = sqenc(___)

[___,cStatus] = sqenc(___)

Описание

пример

index = sqenc(input) возвращает index области квантования, которой принадлежит input. Входные данные, граничные точки, значения книги шифров, квантовали выходные значения, и ошибка квантования должна иметь совпадающий тип данных каждый раз, когда они присутствуют.

[index] = sqenc(input,bpoints) вход bpoints использования как граничные точки, когда свойством BoundaryPointsSource является Input port.

[index] = sqenc(input,bpoints,cBook) входом bpoints использования как граничные точки и вход cBook как книга шифров, когда свойством BoundaryPointsSource является 'Input port' и или свойство CodewordOutputPort или свойство QuantizationErrorOutputPort, является true.

[index,codeword] = sqenc(___) выводит значения codeword, который соответствует каждому индексному значению, когда свойством CodewordOutputPort является true.

[___,qerr] = sqenc(___) выводит ошибку квантования qerr для каждого входного значения, когда свойством QuantizationErrorOutputPort является true.

[___,cStatus] = sqenc(___) также возвращает вывод cStatus как выходной порт состояния усечения для каждого входного значения, когда свойством Partitioning является 'Bounded', и свойством ClippingStatusOutputPort является true. Если входное значение вне области значений, заданной свойством BoundaryPoints, cStatus является true. Если входное значение в области значений, cStatus является false.

Входные параметры

развернуть все

`входной параметр` Входные данные
вектор | матрица

Входные данные, заданные как вектор или матрица. Если вход является фиксированной точкой, это должна быть подписанная фиксированная точка с наклоном степени двойки и нулевым смещением.

Типы данных: single | double | int8 | int16 | int32 | int64 | fi

`bpoints` — Граничные точки
вектор

Граничные точки областей квантизатора, заданных как вектор. Векторные значения должны быть в порядке возрастания. Позвольте [p0 p1 p2 p3 ... pN] обозначить граничные точки в квантизаторе. Если квантизатор ограничен, объект использует этот вход, чтобы задать [p0 p1 p2 p3 ... pN]. Если квантизатор неограничен, объект использует этот вход, чтобы задать [p1 p2 p3 ... p(N-1)] и устанавливает p0 = -Inf и pN = +Inf.

Зависимости

Этот вход применяется, когда вы устанавливаете свойство BoundaryPointsSource на Input port.

`cBook` — Сборник кодов
вектор

Книга шифров, заданная как вектор квантованных выходных значений, которые соответствуют каждой области. Если свойством Partitioning является 'Bounded', и вектор граничных точек имеет длину N, этот вход должен быть вектором длины N-1. Если свойством Partitioning является 'Unbounded', и вектор граничных точек имеет длину N, этот вход должен быть вектором длины N +1.

Зависимости

Этот вход применяется, когда вы устанавливаете свойство BoundaryPointsSource, 'Input port', и или свойством CodewordOutputPort или свойством QuantizationErrorOutputPort является true.

Выходные аргументы

развернуть все

`index` — Индекс области квантования
вектор | матрица

Индекс области квантования, которой принадлежит input, возвратился как вектор или матрица, одного размера как input.

Типы данных: int32

`codeword` — Значения кодовой комбинации
вектор | матрица

Значения кодовой комбинации, которые соответствуют каждому индексному значению, возвратились как вектор или матрица, одного размера как input.

Зависимости

Этот вывод доступен, когда свойство CodewordOutputPort установлено в true.

Типы данных: single | double | int8 | int16 | int32 | int64 | fi

`qerr` — Ошибка квантования
вектор | матрица

Ошибка квантования для каждого входного значения, возвращенного как вектор или матрица, одного размера как input.

Зависимости

Этот вывод доступен, когда свойство QuantizationErrorOutputPort установлено в true.

Типы данных: single | double | int8 | int16 | int32 | int64 | fi

Состояние `cStatus` — Clipping
вектор | матрица

Состояние Clipping для каждого входного значения, возвращенного как вектор или матрица. Если входное значение вне области значений, заданной свойством BoundaryPoints, cStatus является true. Если входное значение в области значений, cStatus является false.

Зависимости

Этот вывод доступен, когда свойством Partitioning является 'Bounded', и свойство ClippingStatusOutputPort установлено в true.

Типы данных: логический

Функции объекта

Чтобы использовать объектную функцию, задайте Системный объект как первый входной параметр. Например, чтобы выпустить системные ресурсы Системного объекта под названием obj, используйте этот синтаксис:

release(obj)

развернуть все

Характерный для всех системных объектов

`step`	Запустите алгоритм Системного объекта
`release`	Высвободите средства и позвольте изменения в значениях свойств Системного объекта и введите характеристики
`reset`	Сбросьте внутренние состояния Системного объекта

Примеры

развернуть все

Квантуйте переменные дробные входные параметры

Скрипт Open Live Script

Примечание: Если вы используете R2016a или более ранний релиз, заменяете каждый вызов объекта с эквивалентным синтаксисом step. Например, obj(x) становится step(obj,x).

Квантуйте переменные дробные входные параметры между нулем и пять к самым близким целым числам, и затем постройте результаты.

sqenc = dsp.ScalarQuantizerEncoder;
sqenc.BoundaryPoints = [-.001 .499 1.499 ...
    2.499 3.499 4.499 5.001];
sqenc.CodewordOutputPort = true;
sqenc.Codebook = [0 1 2 3 4 5];
input = (0:0.02:5)';
[index, quantizedValue] = sqenc(input);

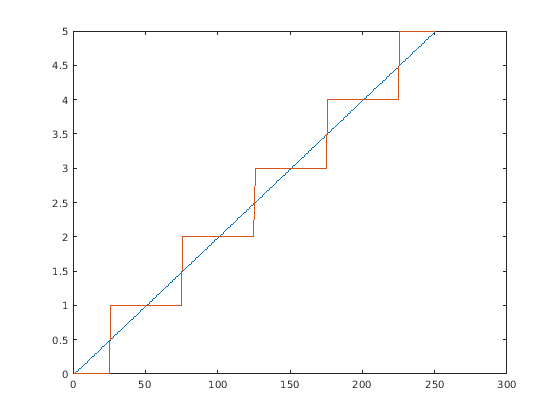

plot(1:length(input), [input quantizedValue]);

Алгоритмы

Этот объект реализует алгоритм, входные параметры и выходные параметры, описанные на странице с описанием блока Scalar Quantizer Encoder. Свойства объектов соответствуют параметрам блоков.

Расширенные возможности

Генерация кода C/C++
Генерация кода C и C++ с помощью MATLAB® Coder™.

Указания и ограничения по применению:

Смотрите системные объекты в Генерации кода MATLAB (MATLAB Coder).
