Вычислите рабочий максимум

Вычислите рабочий максимум 3 2 матричного входа, dsp_examples_u, с помощью блока Maximum.

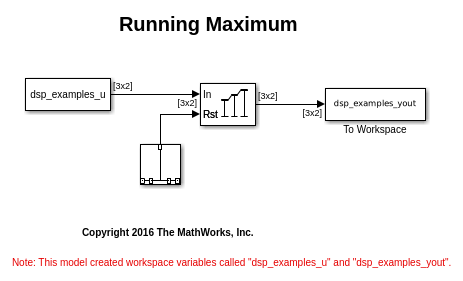

Откройте модель.

model = fullfile(matlabroot,'examples','dsp','ex_runningmaximum_ref');
open_system(model)

Входной параметр обработки устанавливается на Columns as channels (frame based). Блок обрабатывает вход как двухканальный сигнал с форматом кадра три. Рабочий максимум сбрасывается в t = 2 импульсом к порту Rst блока.

Запустите модель.

sim(model)

В режиме Running блок выводит максимальное значение по каждому каналу начиная с последнего сброса. В t = 2, событие сброса имеет место. Максимальное значение во втором столбце изменяется на 6, даже при том, что 6 меньше чем 9, который был максимальным значением начиная с предыдущего события сброса.

Закройте модель.

close_system(model)
