Некоторые приложения Simulink® Coder™ должны взаимодействовать с сигналами, состояниями, входными параметрами/выходными параметрами корневого уровня или параметрами в сгенерированном коде для модели. Например, калибровочные приложения контролируют и изменяют параметры. Контроль сигнала или приложения регистрации данных взаимодействуют через интерфейс с сигналом, состоянием и данными о вводе/выводе корневого уровня. Используя Simulink Coder C API, можно создать целевые приложения, которые регистрируют сигналы, состояния, и входные параметры/выходные параметры корневого уровня, сигналы монитора, состояния, и входные параметры/выходные параметры корневого уровня и настройки параметров, в то время как сгенерированный код выполняется.
API C минимизирует свой объем потребляемой памяти, делясь информацией, характерной для сигналов, состояний, входных параметров/выходных параметров корневого уровня и параметров в меньших структурах. Сигнал, состояние, ввод/вывод корневого уровня и структуры параметра включают индекс в карту структуры, позволяя нескольким сигналам, состояниям, входным параметрам/выходным параметрам корневого уровня или параметрам осуществлять обмен данными.
Чтобы начать с примером, смотрите Использование C API к доступу к Образцовым Сигналам и состояниям или Использованию C API к доступу к Параметрам модели.
Когда вы конфигурируете модель, чтобы использовать API C, генератор кода Simulink Coder генерирует два дополнительных файла,
(или model_capi.c
.cpp
) и
, где model_capi.h
является именем модели. Генератор кода помещает два файла API C в папку сборки, на основе настроек в диалоговом окне Configuration Parameters. Файл исходного кода API C содержит информацию о глобальных выходных сигналах блока, состояниях, входных параметрах/выходных параметрах корневого уровня и глобальных параметрах, заданных в исходном коде модели сгенерированного кода. Заголовочный файл API C является интерфейсным заголовочным файлом между образцовым исходным кодом и сгенерированным API C. Можно использовать информацию в этих файлах API C, чтобы создать приложение. Среди сгенерированных файлов показанные в следующей фигуре. model
Сгенерированные файлы с выбранным API C
Когда вы конфигурируете генератор кода, чтобы произвести код, который включает поддержку API-интерфейса C и регистрации данных, генератор кода может включать текст для имен блока в путях к блоку, регистрируемых к файлам API C
(или model_capi.c
.cpp
) и
. Если текст включает символы, которые не представлены в кодировании набора символов для модели, генератор кода заменяет символы на escape-последовательности XML. Например, генератор кода заменяет японскую полноширинную букву Katakana ア на escape-последовательность model_capi.h
ア
. Для получения дополнительной информации смотрите Интернационализацию и Генерацию кода (Simulink Coder).
Сгенерировать файлы API C для вашей модели:
Выберите C API interface для своей модели. Существует два способа выбрать C API interface для вашей модели, как описано в следующих разделах.
Сгенерируйте код для своей модели.
После генерации кода можно исследовать файлы
(или model_capi.c
.cpp
) и
в папке сборки модели.model_capi.h
Откройте свою модель и откройте диалоговое окно Configuration Parameters.
В Code Generation> панель Interface, в подгруппе Data exchange interface, выбирают одну или несколько опций C API
. На основе опций вы выбираете, поддержка доступа к сигналам, параметрам, состояниям, и ввод-вывод корневого уровня появится в сгенерированном коде API C.
Если вы хотите сгенерировать код API C для глобальных выходных сигналов блока, выберите Generate C API for: signals.
Если вы хотите сгенерировать код API C для глобальных параметров блоков, выберите Generate C API for: parameters.
Если вы хотите сгенерировать код API C для дискретных и непрерывных состояний, выберите Generate C API for: states.
Если вы хотите сгенерировать код API C для вводов и выводов корневого уровня, выберите Generate C API for: root-level I/O.
Из командной строки MATLAB® можно использовать функцию set_param
, чтобы выбрать или снять флажки C API на панели Interface диалогового окна Configuration Parameters. В командной строке MATLAB введите один или несколько следующих команд, где modelname
является именем вашей модели.
Выбрать Generate C API for: signals, введите:
set_param('modelname','RTWCAPISignals','on')
Очистить Generate C API for: signals, введите:
set_param('modelname','RTWCAPISignals','off')
Выбрать Generate C API for: parameters, введите:
set_param('modelname','RTWCAPIParams','on')
Очистить Generate C API for: parameters, введите:
set_param('modelname','RTWCAPIParams','off')
Выбрать Generate C API for: states, введите:
set_param('modelname','RTWCAPIStates','on')
Очистить Generate C API for: states, введите:
set_param('modelname','RTWCAPIStates','off')
Выбрать Generate C API for: root-level I/O, введите:
set_param('modelname','RTWCAPIRootIO','on')
Очистить Generate C API for: root-level I/O, введите:
set_param('modelname','RTWCAPIRootIO','off')
(или model_capi.c
.cpp
) файл предоставляет внешним приложениям сопоставимый интерфейс к данным модели. В зависимости от ваших параметров конфигурации данные могли быть сигналом, состоянием, вводом или выводом корневого уровня или параметром. В этом документе термин data item относится или к сигналу, состоянию, вводу или выводу корневого уровня или к параметру. API C использует структуры, которые обеспечивают интерфейс к свойствам элемента данных. Интерфейсные пакеты свойства каждого элемента данных в структуре данных. Если модель содержит несколько элементов данных, интерфейс генерирует массив структур данных. Члены структуры данных сопоставляют со свойствами данных.
Чтобы взаимодействовать через интерфейс с элементами данных, приложение требует следующих свойств для каждого элемента данных:
Имя
Блок path
Номер порта (для сигналов и корневого уровня вводит/выводит только),
Адрес
Информация о типе данных: собственный тип данных, размер данных, сложность и другие атрибуты
Информация о размерностях: количество строк, количество столбцов и ориентация данных (скаляр, вектор, матрица, или n-мерный)
Информация о фиксированной точке: наклон, смещение, масштабирует тип, размер слова, экспоненту и другие атрибуты
Информация о шаге расчета (для сигналов, состояний и корневого уровня вводит/выводит только): шаг расчета, идентификатор задачи, кадры
Как проиллюстрировано в следующей фигуре, свойства элемента данных A, например, расположены в структуре данных DS_A. Свойства элемента данных B расположены в структуре данных DS_B.
Некоторые значения свойств могут быть уникальны для каждого элемента данных, и существуют некоторые значения свойств, которые несколько элементов данных могут совместно использовать вместе. Назовите, например, имеет уникальное значение для каждого элемента данных. Интерфейс помещает значения уникального свойства непосредственно в структуру для элемента данных. Значение имени элемента данных A находится в DS_A, и значение имени элемента данных B находится в DS_B.
Но тип данных мог быть свойством, значение которого несколько элементов данных имеют общего. Способность некоторых элементов данных совместно использовать свойство позволяет API C иметь функцию повторного использования. В этом случае интерфейс помещает только индексное значение в DS_A и индексное значение в DS_B. Эти индексы указывают на различную структуру данных, DS_C, который содержит фактическое значение типа данных. Следующие данные показывают эту схему с большим количеством детали.
Данные показывают три сигнала. signal1
и signal2
совместно используют совпадающий тип данных, double
. Вместо того, чтобы задать это значение типа данных в каждой структуре данных сигнала, интерфейс обеспечивает только индексное значение, 0, в структуре. "double"
описан записью 0 в массиве rtDataTypeMap
, на который ссылаются оба сигнала. Кроме того, значения свойств могут быть совместно использованы сигналами, состояниями, входными параметрами/выходными параметрами корневого уровня и параметрами, так состояния, входные параметры/выходные параметры корневого уровня, и параметры также могут сослаться на запись double
в массиве rtDataTypeMap
. Это повторное использование информации уменьшает емкость памяти сгенерированного интерфейса.
Как с типом данных, интерфейс сопоставляет другую общую собственность (такую как адрес, размерность, масштабирование фиксированной точки и шаг расчета) в отдельные структуры и обеспечивает индекс в структуре для элемента данных. Для полного списка определений структуры отошлите к файлу
. Этот файл также описывает каждого участника в структуре. Массивы структур, сгенерированные в matlabroot/rtw/c/src/rtw_capi.h
(или model_capi.c
.cpp
) файл, имеют типы структуры, заданные в файле rtw_capi.h
. Вот краткое описание массивов структур, сгенерированных в
(или model_capi.c
.cpp
):
rtBlockSignals
является массивом структур, который содержит информацию о глобальных выходных сигналах блока в модели. Каждый элемент в массиве имеет тип struct rtwCAPI_Signals
. Члены этой структуры обеспечивают имя сигнала, блок path, номер порта блока, адрес и индексы к типу данных, размерности, фиксированной точке и массивам структур шага расчета.
rtBlockParameters
является массивом структур, который содержит информацию о настраиваемых параметрах блоков в модели именем блока и названием параметра. Каждый элемент в массиве имеет тип struct rtwCAPI_BlockParameters
. Члены этой структуры обеспечивают название параметра, блок path, адрес и индексы к типу данных, размерности и массивам структур фиксированной точки.
rtBlockStates
является массивом структур, который содержит информацию о дискретных и непрерывных состояниях в модели. Каждый элемент в массиве имеет тип struct rtwCAPI_States
. Члены этой структуры обеспечивают имя состояния, блок path, вводят (непрерывный или дискретный), и индексы к адресу, типу данных, размерности, фиксированной точке и массивам структур шага расчета.
rtRootInputs
является массивом структур, который содержит информацию о входных параметрах корневого уровня в модели. Каждый элемент в массиве имеет тип struct rtwCAPI_Signals
. Члены этой структуры обеспечивают входное имя корневого уровня, блок path, номер порта блока, адрес и индексы к типу данных, размерности, фиксированной точке и массивам структур шага расчета.
rtRootOutputs
является массивом структур, который содержит информацию о корневом уровне выходные параметры в модели. Каждый элемент в массиве имеет тип struct rtwCAPI_Signals
. Члены этой структуры предоставляют корневому уровню выходное имя, блок path, номер порта блока, адрес и индексы к типу данных, размерности, фиксированной точке и массивам структур шага расчета.
rtModelParameters
является массивом структур, который содержит информацию о переменных рабочего места, которых один или несколько блоков или Stateflow® строят диаграмму в модели - ссылке как параметры блоков. Каждый элемент в массиве имеет тип данных rtwCAPI_ModelParameters
. Члены этой структуры обеспечивают имя переменной, адрес и индексы к типу данных, размерности и массивам структур фиксированной точки.
rtDataAddrMap
является массивом базовых адресов сигналов, состояний, входных параметров/выходных параметров корневого уровня и параметров, которые появляются в rtBlockSignals
, rtBlockParameters
, rtBlockStates
и массивах rtModelParameters
. Каждый элемент массива rtDataAddrMap
является указателем на void (void*)
.
rtDataTypeMap
является массивом структур, который содержит информацию о различных типах данных в модели. Каждый элемент этого массива имеет тип struct rtwCAPI_DataTypeMap
. Члены этой структуры обеспечивают имя типа данных, размер типа данных и информацию о том, являются ли данные комплексными.
rtDimensionMap
является массивом структур, который содержит информацию о различных размерностях данных в модели. Каждый элемент этого массива имеет тип struct rtwCAPI_DimensionMap
. Члены этой структуры предоставляют информацию о количестве размерностей в данных, ориентации данных (является ли это скаляром, вектором или матрицей), и фактические размерности данных.
rtFixPtMap
является массивом структур, который содержит информацию о фиксированной точке о сигналах, состояниях, входных параметрах/выходных параметрах корневого уровня и параметрах. Каждый элемент этого массива имеет тип struct rtwCAPI_FixPtMap
. Члены этой структуры предоставляют информацию о масштабировании данных, смещении, экспоненте, и подписываются ли данные фиксированной точки. Если модель не имеет данных фиксированной точки (сигнал, состояние, ввод/вывод корневого уровня или параметр), программное обеспечение Simulink Coder присваивает NULL
или нулевые значения к элементам массива rtFixPtMap
.
rtSampleTimeMap
является массивом структур, который содержит информацию о выборке о глобальных сигналах, состояниях и входных параметрах/выходных параметрах корневого уровня в модели. (Этот массив не содержит информацию о параметрах.) Каждый элемент этого массива имеет тип struct rtwCAPI_SampleTimeMap
. Члены этой структуры предоставляют информацию о демонстрационном периоде, смещают, и основаны ли на кадре данные или основаны на выборке.

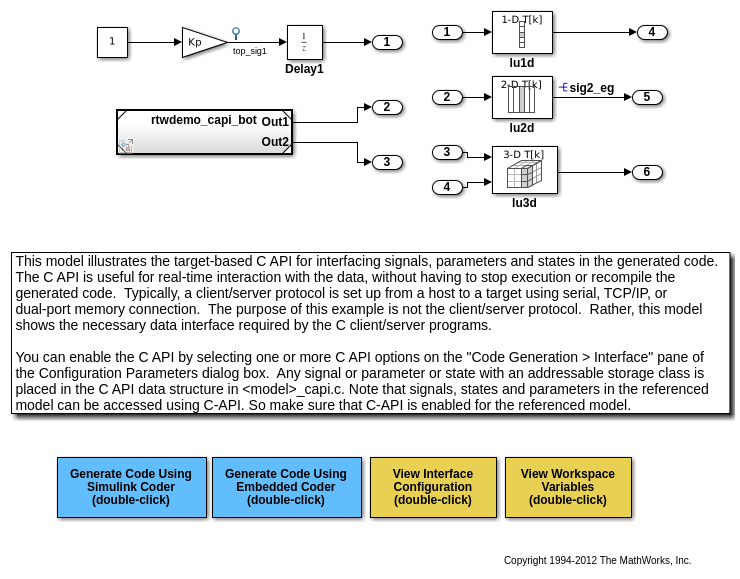

Подтемы C Сигналы API, C состояния API, C Вводы и выводы Корневого Уровня API и Параметры API C обсуждают сгенерированные структуры API C с помощью модели rtwdemo_capi
в качестве примера. Чтобы сгенерировать код из модели в качестве примера, сделайте следующее:
Откройте модель путем щелчка по ссылке rtwdemo_capi
выше или путем ввода rtwdemo_capi
на командной строке MATLAB.
Если вы хотите сгенерировать структуры API C для входных параметров/выходных параметров корневого уровня в rtwdemo_capi
, открыть диалоговое окно Configuration Parameters, перейдите к Code Generation> панель Interface и выберите Generate C API for: root-level I/O.
Установка Generate C API for: root-level I/O должна соответствовать между топ-моделью и моделью, на которую ссылаются. Если вы изменяете опцию, сохраняете топ-модель и модель, на которую ссылаются, к той же перезаписываемой папке работы.
Сгенерируйте код для модели путем двойного клика по Generate Code Using Simulink Coder.
Примеры кода API C в следующих подтемах сгенерированы с C как выходной язык.
Эта модель имеет три глобальных выходных сигнала блока, которые появятся в сгенерированном коде API C:
top_sig1
, который является тестовой точкой при выводе блока Gain1 в топ-модели
sig2_eg
, который появляется в топ-модели и задан в базовом рабочем пространстве как объект Simulink.Signal
, имеющий класс памяти ExportedGlobal
bot_sig1
, который появляется в модели rtwdemo_capi_bot
, на которую ссылаются, и задан как объект Simulink.Signal
, имеющий класс памяти Model default
Модель также имеет два дискретных состояния, которые появятся в сгенерированном коде API C:
top_state
, который задан для блока Delay1 в топ-модели
bot_state
, который задан для блока Discrete Filter в модели, на которую ссылаются,
Модель имеет входные параметры/выходные параметры корневого уровня, которые появятся в сгенерированном коде API C, если вы выберете опцию Generate C API for: root-level I/O:
Четыре входных параметров корневого уровня, In1
через In4
Шесть корневых уровней выходные параметры, Out1
через Out6
Кроме того, модель имеет пять глобальных параметров блоков, которые появятся в сгенерированном коде API C:
Kp
(блок Gain1
топ-модели и модель Gain2
, на которую ссылаются, блокируют долю),
Ki
(блок модели Gain3
, на который ссылаются)
p1
(интерполяционная таблица lu1d
)
p2
(интерполяционная таблица lu2d
)
p3
(интерполяционная таблица lu3d
)
Структура rtwCAPI_Signals
получает информацию сигнала включая имя сигнала, адрес, блок path, номер выходного порта, информацию о типе данных, информацию о размерностях, информацию о фиксированной точке и информацию о шаге расчета.
Вот раздел кода в rtwdemo_capi_capi.c
, который предоставляет информацию о сигналах API C для топ-модели в rtwdemo_capi
:
/* Block output signal information */ static const rtwCAPI_Signals rtBlockSignals[] = { /* addrMapIndex, sysNum, blockPath, * signalName, portNumber, dataTypeIndex, dimIndex, fxpIndex, sTimeIndex */ { 0, 0, "rtwdemo_capi/Gain1", "top_sig1", 0, 0, 0, 0, 0 }, { 1, 0, "rtwdemo_capi/lu2d", "sig2_eg", 0, 0, 1, 0, 0 }, { 0, 0, (NULL), (NULL), 0, 0, 0, 0, 0 } };
Чтобы лучше понять код, считайте комментарии в файле. Например, заметьте комментарий, который начинается на третьей строке в предыдущем коде. Этот комментарий перечисляет членов структуры rtwCAPI_Signals
по порядку. Это говорит вам порядок, в котором присвоенные значения для каждого участника появляются для сигнала. В этом примере комментарий говорит вам, что signalName
является четвертым членом структуры. Следующие строки описывают первый сигнал:
{ 0, 0, "rtwdemo_capi/Gain1", "top_sig1", 0, 0, 0, 0, 0 },
От этих строк вы выводите, что именем первого сигнала является top_sig1
.
Каждый элемент массива, кроме последнего, описывает один выходной порт для блока-сигнала. Итоговый элемент массива является сигнальной меткой с установленными в NULL значениями всех элементов. Например, исследуйте второй сигнал, описанный следующим кодом:
{ 1, 0, "rtwdemo_capi/lu2d", "sig2_eg", 0, 0, 1, 0, 0 },
Этот сигнал, названный sig2_eg
, является выходным сигналом первого порта блока rtwdemo_capi/lu2d
. (Этот порт является первым портом, потому что основанный на нуле индекс для portNumber
, отображенного на второй строке, присвоен значение 0
.)
Адрес этого сигнала дан addrMapIndex
, который, в этом примере, отображен на первой строке как 1
. Это обеспечивает индекс в массив rtDataAddrMap
, найденный позже в rtwdemo_capi_capi.c
:
/* Declare Data Addresses statically */ static void* rtDataAddrMap[] = { &rtwdemo_capi_B.top_sig1, /* 0: Signal */ &sig2_eg[0], /* 1: Signal */ &rtwdemo_capi_DWork.top_state, /* 2: Discrete State */ &rtP_Ki, /* 3: Model Parameter */ &rtP_Kp, /* 4: Model Parameter */ &rtP_p1[0], /* 5: Model Parameter */ &rtP_p2[0], /* 6: Model Parameter */ &rtP_p3[0], /* 7: Model Parameter */ };
Индекс 1
указывает на второй элемент в массиве rtDataAddrMap
. От массива rtDataAddrMap
можно вывести, что адресом этого сигнала является &sig2_eg[0]
.
Этот уровень абстракции поддерживает несколько экземпляров кода той же модели. Для нескольких экземпляров информация сигнала остается постоянной, за исключением адреса. В этом случае модель является одним экземпляром. Поэтому rtDataAddrMap
объявляется статически. Если вы принимаете решение сгенерировать повторно используемый код, инициализировать функция сгенерирована, который инициализирует адреса динамически на экземпляр. Для получения дополнительной информации при генерации повторно используемого кода, смотрите, Конфигурируют Генерацию кода для Образцовых Функций Точки входа (Simulink Coder) и видят, Конфигурируют Поддержку Повторного использования кода.
dataTypeIndex
обеспечивает индекс в массив rtDataTypeMap
, найденный позже в rtwdemo_capi_capi.c
, указывая на тип данных сигнала:
/* Data Type Map - use dataTypeMapIndex to access this structure */ static const rtwCAPI_DataTypeMap rtDataTypeMap[] = { /* cName, mwName, numElements, elemMapIndex, dataSize, slDataId, * * isComplex, isPointer */ { "double", "real_T", 0, 0, sizeof(real_T), SS_DOUBLE, 0, 0 } };
Поскольку индексом является 0
для sig2_eg
, индекс указывает на первый элемент структуры в массиве. Можно вывести, что типом данных сигнала является double
. Значением isComplex
является 0
, указывая, что сигнал не является комплексным. Вместо того, чтобы предоставлять информацию о типе данных непосредственно в структуре rtwCAPI_Signals
, уровень абстракции введен. Косвенность позволяет несколько сигналов, которые совместно используют совпадающий тип данных, чтобы указать на одну структуру карты, сохраняя память для каждого сигнала.
dimIndex
(индекс размерностей) обеспечивает индекс в массив rtDimensionMap
, найденный позже в rtwdemo_capi_capi.c
, указывая на размерности сигнала. Поскольку этим индексом является 1
для sig2_eg
, индекс указывает на второй элемент в массиве rtDimensionMap
:
/* Dimension Map - use dimensionMapIndex to access elements of ths structure*/ static const rtwCAPI_DimensionMap rtDimensionMap[] = { /* dataOrientation, dimArrayIndex, numDims, vardimsIndex */ { rtwCAPI_SCALAR, 0, 2, 0 }, { rtwCAPI_VECTOR, 2, 2, 0 }, ... };
От этой структуры можно вывести, что это - нескалярный сигнал, имеющий размерность 2
. Значение dimArrayIndex
, 2, обеспечивает индекс в rtDimensionArray
, найденный позже в rtwdemo_capi_capi.c
:
/* Dimension Array- use dimArrayIndex to access elements of this array */ static const uint_T rtDimensionArray[] = { 1, /* 0 */ 1, /* 1 */ 2, /* 2 */ ... };
fxpIndex
(индекс фиксированной точки) обеспечивает индекс в массив rtFixPtMap
, найденный позже в rtwdemo_capi_capi.c
, указывая на информацию о фиксированной точке о сигнале. Ваш код может использовать масштабирующуюся информацию, чтобы вычислить реальное значение сигнала, с помощью уравнения V=SQ+B
, где V “реально” (то есть, основа 10), значение, S задано пользователями, наклон, Q является “квантованным значением фиксированной точки” или “сохраненным целым числом”, и B задан пользователями смещение. Для получения дополнительной информации смотрите Масштабирующийся (Fixed-Point Designer).
Поскольку этим индексом является 0
для sig2_eg
, сигнал не имеет информации о фиксированной точке. Индекс карты фиксированной точки нулевых средних значений, что сигнал не имеет информации о фиксированной точке.
sTimeIndex
(индекс шага расчета) предоставляет индекс массиву rtSampleTimeMap
, найденному позже в rtwdemo_capi_capi.c
, указывая на информацию о задаче о сигнале. Если вы регистрируете многоскоростные сигналы или условно выполняемые сигналы, информация о выборке может быть полезной.
(или model_capi.c
.cpp
) включает rtw_capi.h
. Исходный файл, который ссылается на массив rtBlockSignals
также, должен включать rtw_capi.h
.
Информация о состоянии получений структуры rtwCAPI_States
включая имя состояния, адрес, блок path, вводит (непрерывный или дискретный), информация о типе данных, информация о размерностях, информация о фиксированной точке и информация о шаге расчета.
Вот раздел кода в rtwdemo_capi_capi.c
, который предоставляет информацию о состояниях API C для топ-модели в rtwdemo_capi
:
/* Block states information */ static const rtwCAPI_States rtBlockStates[] = { /* addrMapIndex, contStateStartIndex, blockPath, * stateName, pathAlias, dWorkIndex, dataTypeIndex, dimIndex, * fixPtIdx, sTimeIndex, isContinuous */ { 2, -1, "rtwdemo_capi/Delay1", "top_state", "", 0, 0, 0, 0, 0, 0 }, { 0, -1, (NULL), (NULL), (NULL), 0, 0, 0, 0, 0, 0 } };
Каждый элемент массива, кроме последнего, описывает состояние в модели. Итоговый элемент массива является сигнальной меткой с установленными в NULL значениями всех элементов. В этом примере код API C для топ-модели отображает одно состояние:
{ 2, -1, "rtwdemo_capi/Delay1", "top_state", "", 0, 0, 0, 0, 0, 0 },
Это состояние, названное top_state
, задано для блока rtwdemo_capi/Delay1
. Значение isContinuous
является нулем, указывая, что состояние дискретно, а не непрерывно. Другие поля соответствуют подобно названным эквивалентам сигнала, описанным в Сигналах API C, можно следующим образом:
Адрес сигнала дан addrMapIndex
, который, в этом примере, является 2
. Это - индекс в массив rtDataAddrMap
, найденный позже в rtwdemo_capi_capi.c
. Поскольку индекс является базирующимся нулем, 2
соответствует третьему элементу в rtDataAddrMap
, который является &rtwdemo_capi_DWork.top_state
.
dataTypeIndex
обеспечивает индекс в массив rtDataTypeMap
, найденный позже в rtwdemo_capi_capi.c
, указывая на тип данных параметра. Значение 0 соответствует двойному, некомплексному параметру.
dimIndex
(индекс размерностей) обеспечивает индекс в массив rtDimensionMap
, найденный позже в rtwdemo_capi_capi.c
. Значение 0 соответствует первой записи, которая является { rtwCAPI_SCALAR, 0, 2, 0 }
.
fixPtIndex
(индекс фиксированной точки) обеспечивает индекс в массив rtFixPtMap
, найденный позже в rtwdemo_capi_capi.c
, указывая на информацию о фиксированной точке о параметре. Как с соответствующим атрибутом сигнала, индексом карты фиксированной точки нулевых средних значений, что параметр не имеет информации о фиксированной точке.
Структура rtwCAPI_Signals
получает информацию о вводе/выводе корневого уровня включая имя ввода/вывода, адрес, блок path, номер порта, информацию о типе данных, информацию о размерностях, информацию о фиксированной точке и информацию о шаге расчета. (Эта структура также используется для выходных сигналов блока, как ранее описано в Сигналах API C.)
Вот раздел кода в rtwdemo_capi_capi.c
, который предоставляет информацию о входных параметрах/выходных параметрах корневого уровня API C для топ-модели в rtwdemo_capi
:
/* Root Inputs information */ static const rtwCAPI_Signals rtRootInputs[] = { /* addrMapIndex, sysNum, blockPath, * signalName, portNumber, dataTypeIndex, dimIndex, fxpIndex, sTimeIndex */ { 3, 0, "rtwdemo_capi/In1", "", 1, 0, 0, 0, 0 }, { 4, 0, "rtwdemo_capi/In2", "", 2, 0, 0, 0, 0 }, { 5, 0, "rtwdemo_capi/In3", "", 3, 0, 0, 0, 0 }, { 6, 0, "rtwdemo_capi/In4", "", 4, 0, 0, 0, 0 }, { 0, 0, (NULL), (NULL), 0, 0, 0, 0, 0 } }; /* Root Outputs information */ static const rtwCAPI_Signals rtRootOutputs[] = { /* addrMapIndex, sysNum, blockPath, * signalName, portNumber, dataTypeIndex, dimIndex, fxpIndex, sTimeIndex */ { 7, 0, "rtwdemo_capi/Out1", "", 1, 0, 0, 0, 0 }, { 8, 0, "rtwdemo_capi/Out2", "", 2, 0, 0, 0, 0 }, { 9, 0, "rtwdemo_capi/Out3", "", 3, 0, 0, 0, 0 }, { 10, 0, "rtwdemo_capi/Out4", "", 4, 0, 0, 0, 0 }, { 11, 0, "rtwdemo_capi/Out5", "sig2_eg", 5, 0, 1, 0, 0 }, { 12, 0, "rtwdemo_capi/Out6", "", 6, 0, 1, 0, 0 }, { 0, 0, (NULL), (NULL), 0, 0, 0, 0, 0 } };
Для получения информации об интерпретации значений в структуре rtwCAPI_Signals
смотрите предыдущий раздел C Сигналы API.
rtwCAPI_BlockParameters
и структуры rtwCAPI_ModelParameters
получают информацию о параметре включая название параметра, блок path (для параметров блоков), адрес, информация о типе данных, информация о размерностях и информация о фиксированной точке.
Массив rtModelParameters
содержит записи для переменных рабочей области, на которые ссылаются как настраиваемые параметры блока Simulink или данные Stateflow осциллографа машины. Например, настраиваемые параметры включают объекты Simulink.Parameter
, которые используют класс памяти кроме Auto
. Программное обеспечение Simulink Coder присваивает свои элементы только NULL
или нулевые значения в отсутствие таких данных.
Установка, что вы выбираете для образцового параметра конфигурации Default parameter behavior, определяет, как информация сгенерирована в массив rtBlockParameters
в
(или model_capi.c
.cpp
).
Если вы устанавливаете Default parameter behavior на Tunable
, массив rtBlockParameters
содержит запись для каждого модифицируемого параметра каждого блока в модели. Однако, если вы используете переменную MATLAB или настраиваемый параметр, чтобы задать параметры блоков, параметры блоков не появляются в rtBlockParameters
. Вместо этого переменная или настраиваемый параметр появляются в rtModelParameters
.
Если вы устанавливаете Default parameter behavior на Inlined
, массив rtBlockParameters
пуст. Программное обеспечение Simulink Coder присваивает свои элементы только NULL
или нулевые значения.
Последний член каждого массива является сигнальной меткой с установленными в NULL значениями всех элементов.
Вот массив rtBlockParameters
, который сгенерирован по умолчанию в rtwdemo_capi_capi.c
:
/* Individual block tuning is not valid when inline parameters is * * selected. An empty map is produced to provide a consistent * * interface independent of inlining parameters. * */ static const rtwCAPI_BlockParameters rtBlockParameters[] = { /* addrMapIndex, blockPath, * paramName, dataTypeIndex, dimIndex, fixPtIdx */ { 0, (NULL), (NULL), 0, 0, 0 } };
В этом примере, только финал, элемент массива сигнальной метки сгенерирован со всеми членами структуры набор rtwCAPI_BlockParameters
к NULL
и нулевым значениям. Это вызвано тем, что Default parameter behavior установлен в Inlined
по умолчанию для модели rtwdemo_capi
в качестве примера. Если вы устанавливаете Default parameter behavior на Tunable
, параметры блоков сгенерированы в структуре rtwCAPI_BlockParameters
. Однако переменные MATLAB и настраиваемые параметры появляются в структуре rtwCAPI_ModelParameters
.
Вот массив rtModelParameters
, который сгенерирован по умолчанию в rtwdemo_capi_capi.c
:
/* Tunable variable parameters */ static const rtwCAPI_ModelParameters rtModelParameters[] = { /* addrMapIndex, varName, dataTypeIndex, dimIndex, fixPtIndex */ { 2, TARGET_STRING("Ki"), 0, 0, 0 }, { 3, TARGET_STRING("Kp"), 0, 0, 0 }, { 4, TARGET_STRING("p1"), 0, 2, 0 }, { 5, TARGET_STRING("p2"), 0, 3, 0 }, { 6, TARGET_STRING("p3"), 0, 4, 0 }, { 0, (NULL), 0, 0, 0 } };
В этом примере массив rtModelParameters
содержит записи для каждой переменной, на которую ссылаются как настраиваемый параметр блока Simulink.
Например, varName
(имя переменной) четвертого параметра является p2
. Другие поля соответствуют подобно названным эквивалентам сигнала, описанным в Сигналах API C, можно следующим образом:
Адрес четвертого параметра дан addrMapIndex
, который, в этом примере, является 5
. Это - индекс в массив rtDataAddrMap
, найденный позже в rtwdemo_capi_capi.c
. Поскольку индекс является базирующимся нулем, 5
соответствует шестому элементу в rtDataAddrMap
, который является rtP_p2
.
dataTypeIndex
обеспечивает индекс в массив rtDataTypeMap
, найденный позже в rtwdemo_capi_capi.c
, указывая на тип данных параметра. Значение 0 соответствует двойному, некомплексному параметру.
dimIndex
(индекс размерностей) обеспечивает индекс в массив rtDimensionMap
, найденный позже в rtwdemo_capi_capi.c
. Значение 3 соответствует четвертой записи, которая является { rtwCAPI_MATRIX_COL_MAJOR, 6, 2, 0 }
.
fixPtIndex
(индекс фиксированной точки) обеспечивает индекс в массив rtFixPtMap
, найденный позже в rtwdemo_capi_capi.c
, указывая на информацию о фиксированной точке о параметре. Как с соответствующим атрибутом сигнала, индексом карты фиксированной точки нулевых средних значений, что параметр не имеет информации о фиксированной точке.
Для получения дополнительной информации об устройстве хранения данных настраиваемого параметра в сгенерированном коде, смотрите Как Хранилища Сгенерированного кода Внутренний Сигнал, состояние и Данные о Параметре.
Структура данных модели реального времени инкапсулирует данные модели и сопоставленную информацию, которая описывает модель полностью. Когда вы выбираете функцию API C и генерируете код, генератор кода Simulink Coder добавляет другого участника в структуру данных модели реального времени, сгенерированную в
:model.h
/* * DataMapInfo: * The following substructure contains information regarding * structures generated in the model's C API. */ struct { rtwCAPI_ModelMappingInfo mmi; } DataMapInfo;
Этот участник задает mmi
(для модели, сопоставляющей информацию) типа struct rtwCAPI_ModelMappingInfo
. Структура расположена в
. Подструктура matlabroot/rtw/c/src/rtw_modelmap.h
mmi
задает интерфейс между моделью и файлами API C. А именно, члены mmi
сопоставляют структуру данных модели реального времени со структурами в
(или model_capi.c
.cpp
).
Инициализация значений участников mmi
к массивам выполняет отображение, как показано в Модели Карты к Массивам API C Структур. Каждый участник указывает на один из массивов структур в сгенерированном файле API C. Например, адрес массива rtBlockSignals
структур выделяется первому члену подструктуры mmi
в
(или model.c
.cpp
), с помощью следующего кода в файле rtw_modelmap.h
:
/* signals */ struct { rtwCAPI_Signals const *signals; /* Signals Array */ uint_T numSignals; /* Num Signals */ rtwCAPI_Signals const *rootInputs; /* Root Inputs array */ uint_T numRootInputs; /* Num Root Inputs */ rtwCAPI_Signals const *rootOutputs; /* Root Outputs array */ uint_T numRootOutputs;/* Num Root Outputs */ } Signals;
Модель инициализирует функцию в
(или model.c
.cpp
) выполняет инициализацию путем вызова API C, инициализируют функцию. Например, следующий код сгенерирован в модели, инициализируют функцию, например, модель rtwdemo_capi
:
/* Initialize DataMapInfo substructure containing ModelMap for C API */ rtwdemo_capi_InitializeDataMapInfo(rtwdemo_capi_M);
Модель карты к массивам API C структур
Эта фигура перечисляет массивы в порядке, что их структуры появляются в rtw_modelmap.h
, который отличается немного от их сгенерированного порядка в
.model_capi.c
Эта модель иллюстрирует основанный на цели API C для взаимодействия через интерфейс с сигналами, параметрами, и утверждает в сгенерированном коде.
Открытая модель в качестве примера
Откройте модель rtwdemo_capi
в качестве примера.
open_system('rtwdemo_capi');
API C полезен для взаимодействия в реальном времени с данными приложения, не имея необходимость остановить выполнение или перекомпилировать сгенерированный код. Как правило, клиент-серверный протокол настраивается от хоста до цели, использующей последовательный, TCP/IP или связь ЗУ со сдвоенным портом. Целью этого примера не является клиент-серверный протокол. Скорее эта модель показывает необходимый интерфейс данных, требуемый клиент-серверными программами C.
Вы включаете API C путем выбора одной или нескольких опций API C на Генерации кода> Интерфейсная панель диалогового окна Configuration Parameters. Любой сигнал или параметр или состояние с адресуемым классом памяти помещаются в структуру данных API C в model_capi.c
. Обратите внимание на то, что к сигналам, состояниям и параметрам в модели, на которую ссылаются, можно получить доступ с помощью C API. Поэтому убедитесь, что API C включен для модели, на которую ссылаются.
Функция API C имеет следующие ограничения.
API C не поддерживает следующие значения для переменной CodeFormat
TLC:
S-Function
Accelerator_S-Function
(для ускоренной симуляции)
Для основанных на ERT целей API C требует, чтобы поддержка кода с плавающей точкой была включена.
Локальные выходные сигналы блока не поддержаны.
Локальные параметры Stateflow не поддержаны.
Следующие пользовательские объекты класса памяти не поддержаны:
Объекты без пакета файл csc_registration
Сгруппированные пользовательские классы памяти
Объекты заданы при помощи макросов
Объекты BitField
Объекты FileScope
Индивидуально настраиваемое размещение данных отключено, когда вы используете API C. Интерфейс ищет объявление глобальных данных в
и model.h
. Объявления, помещенные в любой другой файл индивидуально настраиваемым размещением данных, приводят к коду, который не компилирует.model_private.h
Пользовательские объекты Класса памяти работают в генерации кода, только если вы используете системный конечный файл ERT и очищаете образцовый параметр конфигурации Ignore custom storage classes.
