Управление форматом идентификатора

Можно настроить сгенерированные идентификаторы путем определения параметров Identifier format control на панели Code Generation > Symbols в диалоговом окне Configuration Parameters. Для каждого параметра можно ввести макрос, который задает, ли, и в том, какой порядок, определенный текст включен в сгенерированных идентификаторах. Например, можно указать, что корневое имя модели вставляется в каждый идентификатор с помощью лексемы $R.

Макрос может включать:

Допустимые лексемы, которые перечислены в Лексемах Формата Идентификатора. Можно использовать или не использовать лексемы в зависимости от того, что вы хотите включать в имя идентификатора. Параметр Shared utilities identifier format требует, чтобы вы задали лексему контрольной суммы, $C. Другие параметры требуют лексемы искажения, $M. Для получения дополнительной информации смотрите, что Имя элемента управления Искажает в Сгенерированных Идентификаторах. Лексема искажения подвергается использованию и ограничениям упорядоченного расположения, отмеченным в Значениях параметров Управления форматом Идентификатора.
Маркерные декораторы, которые перечислены в Случае Управления с Маркерными Декораторами. Можно использовать маркерных декораторов, чтобы управлять случаем сгенерированных идентификаторов для каждой лексемы.
Допустимый C или символы идентификатора языка C++ (a-z, A-Z, _ , 0-9).

Процесс сборки генерирует каждый идентификатор путем расширения лексем и вставки результирующего текста в идентификатор. Лексемы расширены в порядке, перечисленном в Лексемах Формата Идентификатора. Группы символов вставляются в положения, которые вы задаете вокруг лексем непосредственно в идентификатор. Непрерывные маркерные расширения разделяются подчеркиванием (_) символ.

Лексемы формата идентификатора

Лексема	Описание
`$C`	Эта лексема требуется для Shared utilities identifier format. Если идентификатор превышает Maximum identifier length, генератор кода вставляет контрольную сумму с 8 символами, чтобы не называть столкновения. Положение лексемы `$C` в спецификации параметра Identifier format control определяет положение контрольной суммы в сгенерированном идентификаторе. Например, если вы используете спецификацию `$N$C`, контрольная сумма добавлена в конец идентификатора. Эта лексема доступна только для разделяемых утилит.
`$M`	Эта лексема требуется. При необходимости генератор кода вставляет искажающий имя текст, чтобы не называть столкновения. Измените длину знака контрольной суммы при помощи параметра Shared checksum length. Положение лексемы `$M` в спецификации параметра Identifier format control определяет положение искажающего имя текста в сгенерированном идентификаторе. Например, если вы используете спецификацию `$R$N$M`, искажающий имя текст добавлен (при необходимости) в конец идентификатора. Для получения дополнительной информации смотрите, что Имя элемента управления Искажает в Сгенерированных Идентификаторах.
`$U`	Вставьте текст, который вы задаете для лексемы `$U`. Используйте параметр Custom token text, чтобы задать этот текст.
`$F`	Вставьте имя метода (например, `_Update` для метода обновления). Эта лексема доступна только для методов подсистемы.
`$N`	Вставьте имя объекта (блок, объект сигнала или сигнала, состояние, параметр, совместно использовало служебную функцию или объект параметра), для которого генерируется идентификатор.
`$R`	Вставьте корневое имя модели в идентификатор, заменив неподдерживаемые символы на подчеркивание (`_`) символ. Когда вы используете модели, на которые ссылаются, эта лексема требуется в дополнение к `$M` (см., Избегают Столкновений Имени Идентификатора с Моделями, на которые Ссылаются). Примечание: Эта лексема заменяет опцию Prefix model name to global identifiers в предыдущих релизах.
`$H`	Вставьте тег, указывающий на уровень системной иерархии. Для блоков корневого уровня тег является текстом `root_`. Для блоков на уровне подсистемы тег имеет форму `sN_`. `N` является уникальным номером системы, присвоенным программным обеспечением Simulink^®. Эта лексема доступна только для методов подсистемы и имен полей глобальных типов. Примечание: Эта лексема заменяет опцию Include System Hierarchy Number in Identifiers в предыдущих релизах.
`$A`	Вставьте акроним типа данных (например, `i32` для целых чисел), чтобы сигнализировать и работать векторные идентификаторы. Эта лексема доступна для локальных выходных переменных блока, локальных временных переменных и имен полей глобальных типов. Примечание: Эта лексема заменяет опцию Include data type acronym in identifier в предыдущих релизах.
`$I`	Вставьте `u`, если аргумент является входом. Вставьте `y`, если аргументом является вывод. Вставьте `uy`, если аргумент является вводом и выводом. Например, `rtu_` для входного параметра, `rty_` для выходного аргумента и `rtuy_` для аргумента ввода и вывода. Эта лексема доступна только для аргументов метода подсистемы.
`$G`	Вставьте имя класса памяти, который сопоставлен с элементом данных. Эта лексема также доступна в правиле именования, что вы задаете для Header File для класса памяти в Словаре Embedded Coder^®.
`$E`	Вставьте тип файла. `$E` представляет эти экземпляры типов файлов: `capi` `capi_host` `dt` `testinterface` `private` `types` Эта лексема требуется для Header files и Source files.

Значения параметров Управления форматом идентификатора перечисляют макро-значение по умолчанию, поддерживаемые лексемы и применимые ограничения для каждого параметра Identifier format control.

Значения параметров управления форматом идентификатора

Параметр	Значение по умолчанию	Поддерживаемые лексемы	Ограничения
Global variables (Simulink Coder)	`$R$N$M`	`$M`, `$R`, `$G`, `$N`, `$U`	`$F`, `$H`, `$A`, `$E` и `$I` не позволены.
Global types (Simulink Coder)	`$N$R$M_T`	`$M`, `$R`, `$G`, `$N`, `$U`	`$F`, `$H`, `$A`, `$E` и `$I` не позволены.
Field name of global types (Simulink Coder)	`$N$M`	`$M`, `$N`, `$H`, `$A`, `$U`	`$R`, `$F`, `$G`, `$E` и `$I` не позволены.
Subsystem methods (Simulink Coder)	`$R$N$M$F`	`$M`, `$R`, `$N`, `$H`, `$F`, `$U`	`$F` и `$H` пусты для функций Stateflow^®; `$A`, `$G`, `$E` и `$I` не позволены.
Subsystem method arguments (Simulink Coder)	`rt$I$N$M`	`$M`, `$N`, `$I`, `$U`	`$R`, `$F`, `$H`, `$G`, `$E` и `$A` не позволены.
Local temporary variables (Simulink Coder)	`$N$M`	`$M`, `$R`, `$N`, `$A`, `$U`	`$F`, `$H`, `$G`, `$E` и `$I` не позволены.
Local block output variables (Simulink Coder)	`rtb_$N$M`	`$M`, `$N`, `$A`, `$U`	`$R`, `$F`, `$H`, `$G`, `$E` и `$I` не позволены.
Constant macros (Simulink Coder)	`$R$N$M`	`$M`, `$R`, `$N`, `$U`	`$F`, `$H`, `$A`, `$G`, `$E` и `$I` не позволены.
Shared utilities identifier format (Simulink Coder)	`$N$C`	`$N`, `$C`, `$R`, `$U`	`$C` требуется. `$M`, `$F`, `$H`, `$A`, `$G`, `$E` и `$I` не позволены.
EMX array utility functions identifier format (Simulink Coder)	`emx$M$N`	`$M`, `$N`, `$R`	`$C`, `$U`, `$F`, `$H`, `$A`, `$G`, `$E` и `$I` не позволены.
EMX array types identifier format (Simulink Coder)	`emxArray_$M$N`	`$M`, `$N`, `$R`	`$C`, `$U`, `$F`, `$H`, `$A`, `$G`, `$E` и `$I` не позволены.
Header files	`$R$E`	`$R`, `$U`, `$E`	`$C`, `$M`, `$N`, `$F`, `$H`, `$A`, `$G` и `$I` не позволены.
Source files	`$R$E`	`$R`, `$U`, `$E`	`$C`, `$M`, `$N`, `$F`, `$H`, `$A`, `$G` и `$I` не позволены.
Data files	`$R_data`	`$R`, `$U`	`$C`, `$M`, `$N`, `$F`, `$H`, `$A`, `$G`, `$E` и `$I` не позволены.

Цели Non-ERT-based (такие как цель GRT) неявно используют спецификацию $R$N$M по умолчанию. Эта спецификация по умолчанию состоит из корневого имени модели, сопровождаемого под названием генерирующийся объект (сигнал, параметр, состояние, и так далее), сопровождаемый искажающим имя текстом.

Для ограничений, которые применяются к параметрам Identifier format control, смотрите Исключения к Соглашениям Форматирования Идентификатора и Ограничения Параметров Управления форматом Идентификатора.

Управляйте случаем с маркерными декораторами

На Code Generation> панель Symbols, можно использовать маркерных декораторов, чтобы управлять случаем сгенерированных идентификаторов. Разместите декоратора сразу после целевой лексемы и заключите декоратора в квадратные скобки [ ]. Например, можно установить Global variables на $R[uL]$N$M, который использует для своей выгоды первую букву от имени модели и обеспечивает оставшиеся символы в имени модели к нижнему регистру.

Таблица показывает, как управлять расширением лексемы $R для модели, именем которой является modelName.

Желаемое расширение	Описание	Лексема и декоратор
`ModelName`	Первая буква от имени модели является прописной. Оставшиеся символы не изменяются.	`$R[u]`
`Modelname`	Первая буква от имени модели является прописной. Оставшиеся символы являются нижним регистром.	`$R[uL]`
`MODELNAME`	Все символы являются прописными.	`$R[U]`
`modelname`	Все символы являются нижним регистром.	`$R[L]`
`mODELNAME`	Первая буква от имени модели является нижним регистром. Оставшиеся символы являются прописными.	`$R[lU]`
`modelName`	Первая буква от имени модели является нижним регистром. Оставшиеся символы не изменяются.	`$R[l]`

Когда вы используете декоратора, генератор кода удаляет символ подчеркивания (_), который появляется между лексемами по умолчанию. Однако можно добавить каждого декоратора с подчеркиванием: $R[U_]$N. Например, если вы устанавливаете параметр Global variables на $R[u_]$N[uL]$M для модели под названием modelName и структура DWork, представленная DW, результатом является ModelName_Dw.

Управляйте форматированием идентификаторов

Открыть скрипт

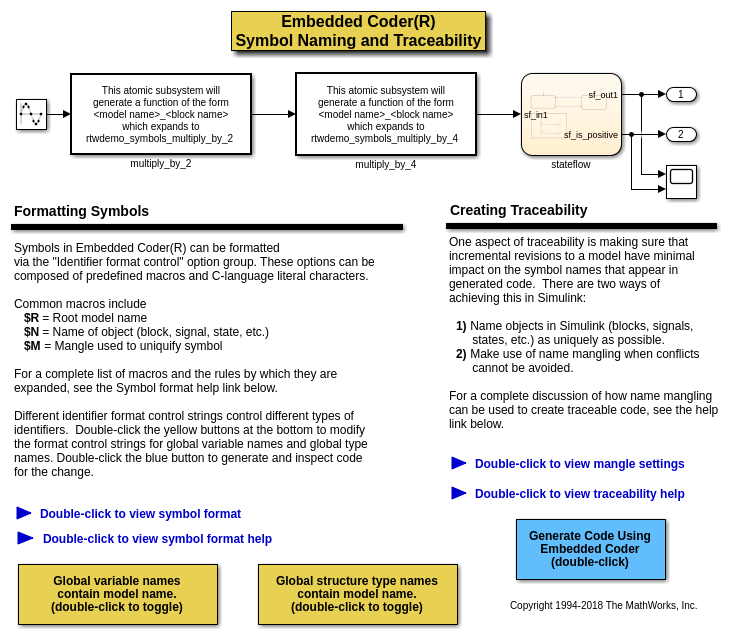

Этот пример показывает, как можно настроить сгенерированные идентификаторы путем определения параметров управления форматом Идентификатора на Генерации кода> панель Символов в диалоговом окне Configuration Parameters.

model='rtwdemo_symbols';
open_system(model)

% Cleanup
rtwdemoclean;
close_system(model,0)
