replaceWithApproximate

Класс: FunctionApproximation. LUTSolution
Пакет: FunctionApproximation

Замените блок на сгенерированное приближение интерполяционной таблицы

Синтаксис

replaceWithApproximate(solution)

Описание

replaceWithApproximate(solution) заменяет блок Simulink на его приближение интерполяционной таблицы, сгенерированное использование метода approximate объекта FunctionApproximation.LUTSolution.

Входные параметры

развернуть все

Решение заменить исходный блок, заданный как объект FunctionApproximation.LUTSolution.

Примеры

развернуть все

Этот пример показывает, как аппроксимировать блок с помощью приближения интерполяционной таблицы, заменить исходный блок на приближение, и затем вернуться блок назад к его исходному состоянию.

Откройте модель, содержащую блок, чтобы аппроксимировать. В этом примере замените коричневый блок на приближение интерполяционной таблицы.

open_system('ex_luto_approx')

Создайте объект Create a FunctionApproximation.Problem, задающий, что вы хотите аппроксимировать.

problem = FunctionApproximation.Problem('ex_luto_approx/Trigonometric Function')
problem =

  1x1 FunctionApproximation.Problem with properties:

    FunctionToApproximate: 'ex_luto_approx/Trigonometric Function'
           NumberOfInputs: 1
               InputTypes: "numerictype('double')"
         InputLowerBounds: -1.5083
         InputUpperBounds: 1.5083
               OutputType: "numerictype('double')"
                  Options: [1x1 FunctionApproximation.Options]

Используйте значения по умолчанию для всех других опций. Чтобы аппроксимировать блок используют метод solve.

solution = solve(problem)
|  ID |  Memory (bits) | Feasible | Table Size | Breakpoints WLs | TableData WL | BreakpointSpecification |             Error(Max,Current) |
|   0 |             48 |        0 |          2 |               8 |           16 |             EvenSpacing |     7.812500e-03, 1.018476e+01 |
|   1 |             80 |        0 |          4 |               8 |           16 |             EvenSpacing |     7.812500e-03, 8.165374e+00 |
|   2 |            144 |        0 |          8 |               8 |           16 |             EvenSpacing |     7.812500e-03, 5.009787e+00 |
|   3 |            288 |        0 |         17 |               8 |           16 |             EvenSpacing |     7.812500e-03, 1.721082e+00 |
|   4 |            544 |        0 |         33 |               8 |           16 |             EvenSpacing |     7.812500e-03, 4.497030e-01 |
|   5 |           1056 |        0 |         65 |               8 |           16 |             EvenSpacing |     7.812500e-03, 4.497030e-01 |
|   6 |           3136 |        1 |        195 |               8 |           16 |             EvenSpacing |     7.812500e-03, 1.016648e-05 |
|   7 |             64 |        0 |          2 |              16 |           16 |             EvenSpacing |     7.812500e-03, 1.023523e+01 |
|   8 |             96 |        0 |          4 |              16 |           16 |             EvenSpacing |     7.812500e-03, 8.295461e+00 |
|   9 |            160 |        0 |          8 |              16 |           16 |             EvenSpacing |     7.812500e-03, 5.316993e+00 |
|  10 |            288 |        0 |         16 |              16 |           16 |             EvenSpacing |     7.812500e-03, 2.386664e+00 |
|  11 |            544 |        1 |         32 |              16 |           16 |             EvenSpacing |     7.812500e-03, 1.100154e-04 |
|  12 |            416 |        0 |         24 |              16 |           16 |             EvenSpacing |     7.812500e-03, 8.542946e-01 |
|  13 |            480 |        0 |         28 |              16 |           16 |             EvenSpacing |     7.812500e-03, 3.269081e-01 |
|  14 |            512 |        0 |         30 |              16 |           16 |             EvenSpacing |     7.812500e-03, 9.907877e-02 |
|  15 |            528 |        1 |         31 |              16 |           16 |             EvenSpacing |     7.812500e-03, 1.018420e-04 |
|  16 |             80 |        0 |          2 |               8 |           32 |             EvenSpacing |     7.812500e-03, 1.018479e+01 |
|  17 |            144 |        0 |          4 |               8 |           32 |             EvenSpacing |     7.812500e-03, 8.165347e+00 |
|  18 |            272 |        0 |          8 |               8 |           32 |             EvenSpacing |     7.812500e-03, 5.009844e+00 |
|  19 |            208 |        0 |          6 |               8 |           32 |             EvenSpacing |     7.812500e-03, 6.322025e+00 |
|  20 |            240 |        0 |          7 |               8 |           32 |             EvenSpacing |     7.812500e-03, 5.686642e+00 |
|  21 |             48 |        0 |          2 |               8 |           16 |         EvenPow2Spacing |     7.812500e-03, 1.018476e+01 |
|  22 |             80 |        0 |          4 |               8 |           16 |         EvenPow2Spacing |     7.812500e-03, 8.165374e+00 |
|  23 |            224 |        0 |         13 |               8 |           16 |         EvenPow2Spacing |     7.812500e-03, 2.883145e+00 |
|  24 |            416 |        0 |         25 |               8 |           16 |         EvenPow2Spacing |     7.812500e-03, 1.928802e-01 |
|  25 |             64 |        0 |          2 |              16 |           16 |         EvenPow2Spacing |     7.812500e-03, 1.023523e+01 |
|  26 |             96 |        0 |          4 |              16 |           16 |         EvenPow2Spacing |     7.812500e-03, 8.277203e+00 |
|  27 |            240 |        0 |         13 |              16 |           16 |         EvenPow2Spacing |     7.812500e-03, 3.220263e+00 |
|  28 |            432 |        0 |         25 |              16 |           16 |         EvenPow2Spacing |     7.812500e-03, 6.954880e-01 |
|  29 |             80 |        0 |          2 |               8 |           32 |         EvenPow2Spacing |     7.812500e-03, 1.018479e+01 |
|  30 |            144 |        0 |          4 |               8 |           32 |         EvenPow2Spacing |     7.812500e-03, 8.165347e+00 |
|  31 |            432 |        0 |         13 |               8 |           32 |         EvenPow2Spacing |     7.812500e-03, 2.883217e+00 |
|  32 |             96 |        0 |          2 |              16 |           32 |         EvenPow2Spacing |     7.812500e-03, 1.023510e+01 |
|  33 |            160 |        0 |          4 |              16 |           32 |         EvenPow2Spacing |     7.812500e-03, 8.277072e+00 |
|  34 |            448 |        0 |         13 |              16 |           32 |         EvenPow2Spacing |     7.812500e-03, 3.220151e+00 |
|  35 |            128 |        0 |          2 |              32 |           32 |         EvenPow2Spacing |     7.812500e-03, 1.023418e+01 |
|  36 |            192 |        0 |          4 |              32 |           32 |         EvenPow2Spacing |     7.812500e-03, 8.276246e+00 |
|  37 |            480 |        0 |         13 |              32 |           32 |         EvenPow2Spacing |     7.812500e-03, 3.219648e+00 |
|  38 |             96 |        0 |          2 |              32 |           16 |         EvenPow2Spacing |     7.812500e-03, 1.023404e+01 |
|  39 |            128 |        0 |          4 |              32 |           16 |         EvenPow2Spacing |     7.812500e-03, 8.276123e+00 |
|  40 |            272 |        0 |         13 |              32 |           16 |         EvenPow2Spacing |     7.812500e-03, 3.219573e+00 |
|  41 |            464 |        0 |         25 |              32 |           16 |         EvenPow2Spacing |     7.812500e-03, 6.948634e-01 |
|  42 |            216 |        1 |          9 |               8 |           16 |          ExplicitValues |     7.812500e-03, 7.187706e-03 |

Best Solution
|  ID |  Memory (bits) | Feasible | Table Size | Breakpoints WLs | TableData WL | BreakpointSpecification |             Error(Max,Current) |
|  42 |            216 |        1 |          9 |               8 |           16 |          ExplicitValues |     7.812500e-03, 7.187706e-03 |


solution =

  1x1 FunctionApproximation.LUTSolution with properties:

          ID: 42
    Feasible: "true"

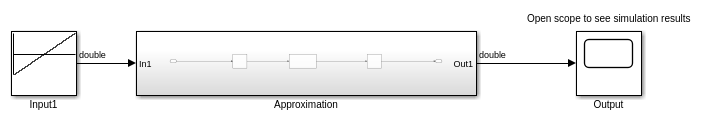

Сгенерируйте подсистему Simulink™, содержащую приближение интерполяционной таблицы с помощью метода approximate.

approximate(solution)

Замените исходный блок на приближение.

replaceWithApproximate(solution)

Можно вернуться система назад к ее исходному состоянию с помощью метода revertToOriginal.

revertToOriginal(solution)

Введенный в R2018b
