аппроксимированный

Класс: FunctionApproximation. LUTSolution
Пакет: FunctionApproximation

Сгенерируйте блок Lookup Table от FunctionApproximation.LUTSolution

Синтаксис

approximate(solution)

Описание

approximate(solution) генерирует модель Simulink, содержащую подсистему, составленную из блока Lookup Table с данными, и устанавливает точки останова заданный объектом FunctionApproximation.LUTSolution, solution. Сгенерированный блок Lookup Table окружается блоками Преобразования типа данных.

Входные параметры

развернуть все

`решение` Решение сгенерировать интерполяционную таблицу от
Объект `FunctionApproximation.LUTSolution`

Решение сгенерировать интерполяционную таблицу от, заданный как объект FunctionApproximation.LUTSolution.

Примеры

развернуть все

Сгенерируйте интерполяционную таблицу, аппроксимирующую функцию

Открыть скрипт

Создайте объект FunctionApproximation.Problem, задающий функцию, которую вы хотите аппроксимировать.

problem = FunctionApproximation.Problem('tanh')

problem =

  1x1 FunctionApproximation.Problem with properties:

    FunctionToApproximate: @(x)tanh(x)
           NumberOfInputs: 1
               InputTypes: "numerictype(1,16,12)"
         InputLowerBounds: -8
         InputUpperBounds: 8
               OutputType: "numerictype(1,16,15)"
                  Options: [1x1 FunctionApproximation.Options]

Используйте значения по умолчанию для всех других опций. Аппроксимируйте функцию tanh использование метода solve.

solution = solve(problem)

|  ID |  Memory (bits) | Feasible | Table Size | Breakpoints WLs | TableData WL | BreakpointSpecification |             Error(Max,Current) |
|   0 |             64 |        0 |          2 |              16 |           16 |             EvenSpacing |     7.812500e-03, 9.999998e-01 |
|   1 |           1072 |        1 |         65 |              16 |           16 |             EvenSpacing |     7.812500e-03, 5.969045e-03 |
|   2 |            560 |        0 |         33 |              16 |           16 |             EvenSpacing |     7.812500e-03, 2.332596e-02 |
|   3 |            816 |        0 |         49 |              16 |           16 |             EvenSpacing |     7.812500e-03, 1.010471e-02 |
|   4 |            944 |        1 |         57 |              16 |           16 |             EvenSpacing |     7.812500e-03, 7.780470e-03 |
|   5 |            880 |        0 |         53 |              16 |           16 |             EvenSpacing |     7.812500e-03, 8.881069e-03 |
|   6 |            912 |        0 |         55 |              16 |           16 |             EvenSpacing |     7.812500e-03, 8.316993e-03 |
|   7 |            928 |        0 |         56 |              16 |           16 |             EvenSpacing |     7.812500e-03, 7.990307e-03 |
|   8 |            448 |        1 |         14 |              16 |           16 |          ExplicitValues |     7.812500e-03, 7.798151e-03 |

Best Solution
|  ID |  Memory (bits) | Feasible | Table Size | Breakpoints WLs | TableData WL | BreakpointSpecification |             Error(Max,Current) |
|   8 |            448 |        1 |         14 |              16 |           16 |          ExplicitValues |     7.812500e-03, 7.798151e-03 |


solution =

  1x1 FunctionApproximation.LUTSolution with properties:

          ID: 8
    Feasible: "true"

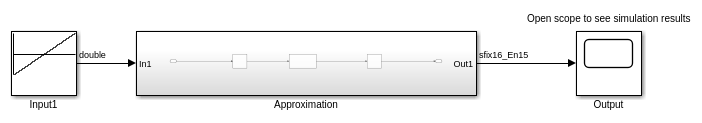

Сгенерируйте подсистему Simulink™, содержащую блок Lookup Table, аппроксимирующий функцию tanh.

approximate(solution)

Смотрите также

Темы

Введенный в R2018a
