sgrid

Сгенерируйте сетку s-плоскости постоянных факторов затухания и собственных частот

Синтаксис

sgrid
sgrid(z,wn)

Описание

sgrid генерирует, для нуля полюса и графиков корневого годографа, сетки постоянных факторов затухания от нуля до одного на шагах 0,1 и собственные частоты от нуля до 10 радов/секунда на шагах одного рада/секунда, и строит сетку по текущей оси. Если текущая ось содержит непрерывный s - плоская схема корневого годографа или нулевая полюсом карта, sgrid чертит сетку по графику.

sgrid(z,wn) строит сетку постоянных строк фактора и собственной частоты затухания для факторов затухания и собственных частот в векторах z и wn, соответственно. Если текущая ось содержит непрерывный s - плоская схема корневого годографа или нулевая полюсом карта, sgrid(z,wn) чертит сетку по графику.

Также можно выбрать Grid из контекстного меню, чтобы сгенерировать ту же сетку s-плоскости.

Примеры

свернуть все

Создайте следующую непрерывно-разовую передаточную функцию:

H(s)=2s2+5s+1s2+2s+3

H = tf([2 5 1],[1 2 3]);

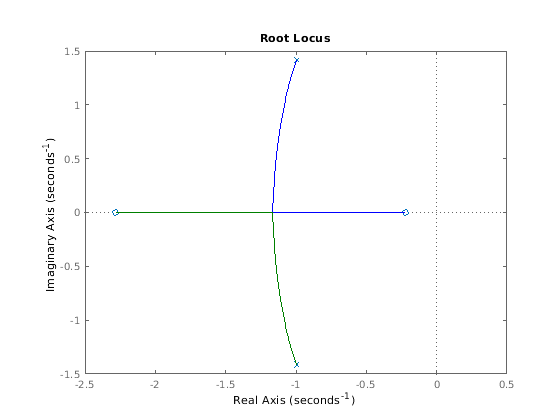

Постройте корневой годограф передаточной функции.

rlocus(H)

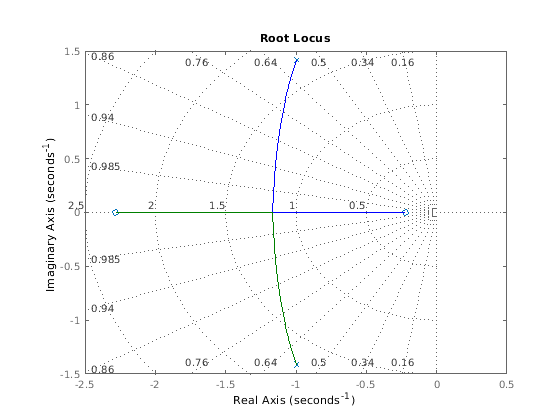

Постройте линии сетки s-плоскости на корневом годографе.

sgrid

Смотрите также

| |

Представленный в R2012a
