spectrumplot
Постройте спектр воздействия линейных идентифицированных моделей
Синтаксис
spectrumplot(sys)
spectrumplot(sys,line_spec)
spectrumplot(sys1,line_spec1,...,sysN,line_specN)
spectrumplot(ax, ___)
spectrumplot(___,plot_options)
spectrumplot(sys,w)
h = spectrumplot(___)
Описание
spectrumplot( строит спектр воздействия модели, sys)sys. Программное обеспечение выбирает число точек на графике и частотном диапазоне графика.
Если sys является моделью timeseries, ее спектр воздействия совпадает с образцовым выходным спектром. Вы обычно используете эту функцию с моделями timeseries.
spectrumplot( использование sys,line_spec)line_spec, чтобы задать тип строки, символ маркера и цвет.
spectrumplot(sys1,line_spec1,...,sysN,line_specN) строит спектр воздействия для одной или нескольких моделей на тех же осях.
Можно смешать sys, пары line_spec с моделями sys как в spectrumplot(sys1,sys2,line_spec2,sys3). spectrumplot автоматически выбирает цвета и стили линии в порядке, заданном свойствами ColorOrder и LineStyleOrder текущей системы координат.
spectrumplot( графики в оси с указателем ax, ___)ax. Все входные параметры, описанные для предыдущих синтаксисов также, применяются здесь.
spectrumplot(___, использование plot_options)plot_options, чтобы задать опции, такие как заголовок графика, единицы частоты, и т.д. Все входные параметры, описанные для предыдущих синтаксисов также, применяются здесь.
spectrumplot( использование sys,w)w, чтобы задать частоты графика.
Если
wзадан как массив ячеек с 2 элементами,{wmin, wmax}, график охватывает частотный диапазон{wmin, wmax}.Если
wзадан как вектор, спектр построен для заданных частот.
Задайте w как radians/time_unit, где time_unit должен равняться sys.TimeUnit.
h = spectrumplot(___)
Входные параметры
|
Идентифицированная линейная модель. |
|
Стиль линии, маркер и цвет и строки и маркера, заданного как вектор символов. Например, Для получения дополнительной информации смотрите Line Properties. |
|
Постройте указатель осей. Задайте как значение с двойной точностью. Можно получить указатель текущей системы координат при помощи функции, |
|
Постройте опции настройки. Задайте как объект опций графика. Вы используете команду, |
|
Частотный диапазон. Задайте в |
Выходные аргументы
|
Постройте указатель для графика спектра, возвращенного как значение с двойной точностью. |
Примеры

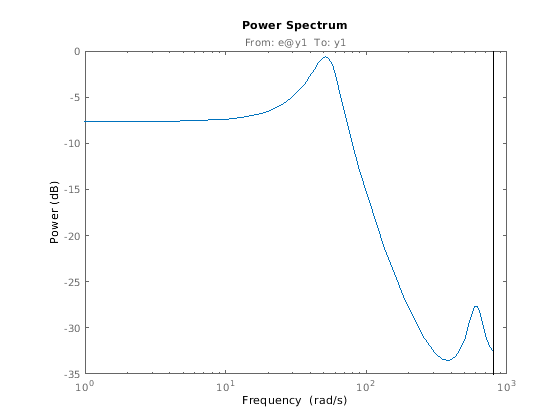

Постройте образцовый Выходной спектр для идентифицированной модели
Получите идентифицированную модель.
load iddata9 z9 sys = ar(z9,4);
Постройте выходной спектр для модели.
spectrumplot(sys);

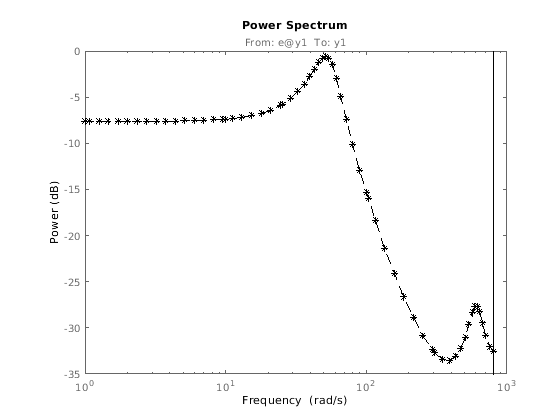

Задайте стиль ширины линии и маркера на графике спектра
Получите идентифицированную модель.
load iddata9 z9 sys = ar(z9,4);
Задайте ширину линии и стиль маркера для графика спектра.
spectrumplot(sys,'k*--');
'k*--', задает пунктирную линию (--), который является черным (k) с маркерами-звездочками (*).

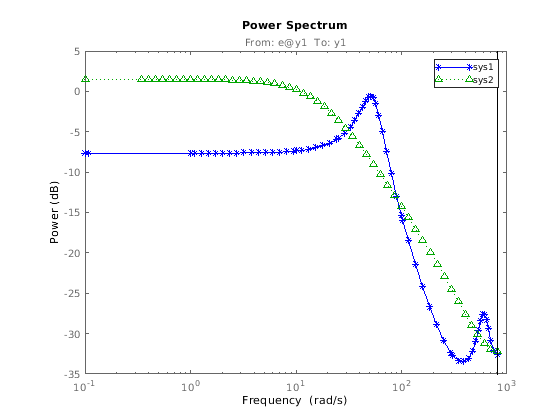

Постройте многоуровневые модели на тех же осях
Получите несколько идентифицированных моделей.
load iddata9 z9 sys1 = ar(z9,4); sys2 = ar(z9,2);
Постройте выходной спектр для обеих моделей.
spectrumplot(sys1,'b*-',sys2,'g^:'); legend('sys1','sys2');

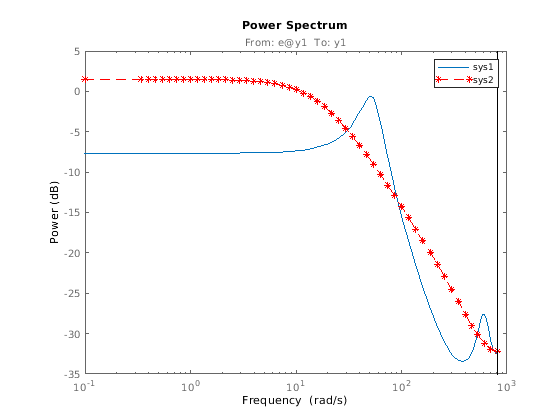

Задайте оси графика для графика спектра
Получите указатель осей для графика.
load iddata9 z9 sys1 = ar(z9,4); spectrumplot(sys1);
ax = gca;
ax является указателем для осей графика спектра.
Постройте выходной спектр для другой модели на заданных осях.
sys2 = ar(z9,2); hold on; spectrumplot(ax,sys2,'r*--'); legend('sys1','sys2');

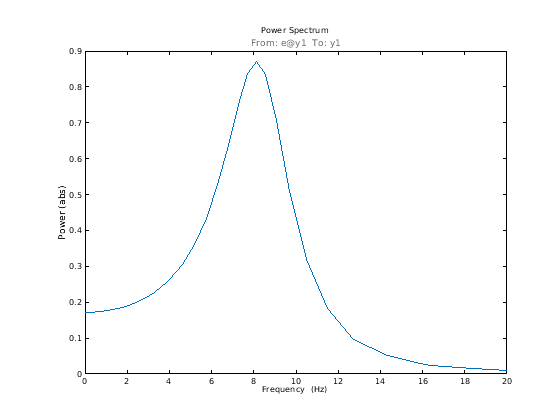

Задайте опции для графика спектра
Задайте опции графика.
plot_options = spectrumoptions; plot_options.FreqUnits = 'Hz'; plot_options.FreqScale = 'linear'; plot_options.Xlim = {[0 20]}; plot_options.MagUnits = 'abs';
Оцените модель AR.
load iddata9 z9 sys = ar(z9,4);
Постройте выходной спектр для модели.
spectrumplot(sys,plot_options);
Задайте частотный диапазон графика спектра
Получите идентифицированную модель.
load iddata9 z9 sys = ar(z9,4);
Задайте частотный диапазон для выходного графика спектра для модели.
spectrumplot(sys,{1,1000});
Массив ячеек с 2 элементами {1,1000} задает частотный диапазон от 1 рад/с до 1 000 рад/с.

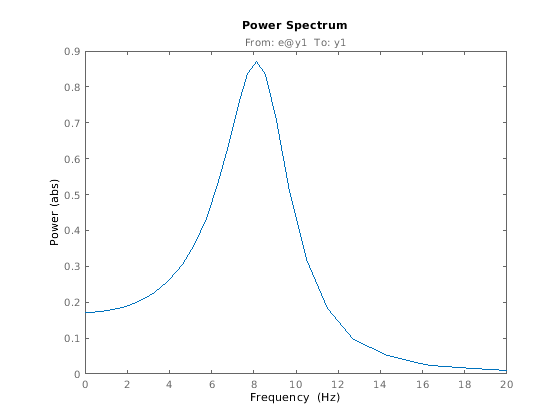

Получите указатель графика для индивидуальной настройки графика спектра
Получите идентифицированную модель.
load iddata9 z9 sys = ar(z9,4);
Получите указатель графика для образцового графика спектра.
h = spectrumplot(sys);
(Необязательно) Задайте опции графика, с помощью указателя графика.
setoptions(h,'FreqUnits','Hz','FreqScale','linear','Xlim',{[0 20]},'MagUnits','abs');
Смотрите также
Свойства осей графика | Line Properties | getoptions | setoptions | showConfidence | spectrum | spectrumoptions
