showConfidence

Отобразите области уверенности на графиках ответа для идентифицированных моделей

Синтаксис

showConfidence(plot_handle)
showConfidence(plot_handle,sd)

Описание

showConfidence(plot_handle) отображает область уверенности на графике ответа, с указателем plot_handle, для идентифицированной модели.

showConfidence(plot_handle,sd) отображает область уверенности для стандартных отклонений sd.

Входные параметры

plot_handle

Указатель графика ответа.

plot_handle является указателем для графика ответа идентифицированной модели, на которой отображена область уверенности. Это получено как вывод одной из следующих команд plot: bodeplot, stepplot, impulseplot, nyquistplot или iopzplot.

sd

Стандартное отклонение области уверенности. Общим выбором являются 3 стандартных отклонения, который дает значение на 99,7%.

Значение по умолчанию: getoptions(plot_handle,'ConfidenceRegionNumberSD')

Примеры

свернуть все

Покажите доверительные границы на диаграмме Боде идентифицированной модели ARX.

Получите идентифицированную модель и постройте предвещать ответ.

load iddata1 z1
sys = arx(z1, [2 2 1]);

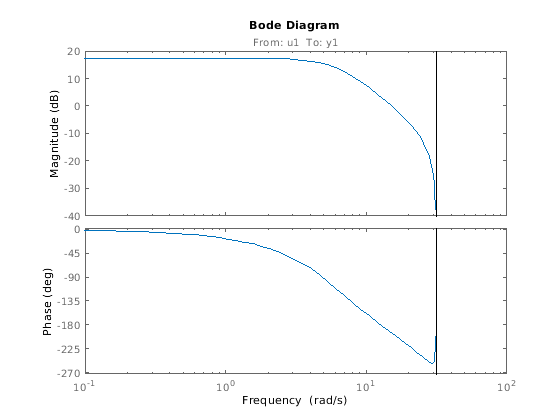

h = bodeplot(sys);

z1 является объектом iddata, который содержит данные об отклике системы области времени. sys является моделью idpoly, содержащей идентифицированную полиномиальную модель. h является указателем графика для предвещать графика ответа sys.

Покажите доверительные границы для sys.

showConfidence(h);

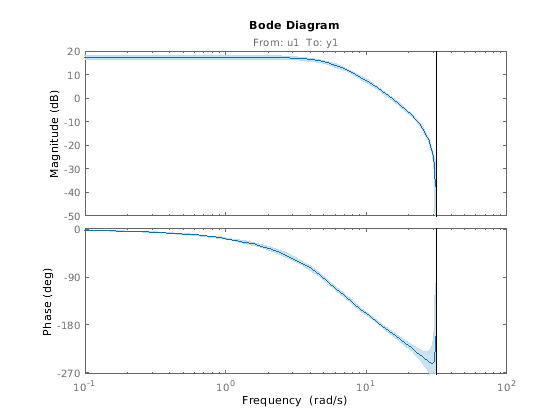

Этот график изображает область уверенности для 1 стандартного отклонения.

Покажите доверительные границы на диаграмме Боде идентифицированной модели ARX.

Получите идентифицированную модель и постройте предвещать ответ.

load iddata1 z1
sys = arx(z1, [2 2 1]);
h = bodeplot(sys);

z1 является объектом iddata, который содержит данные об отклике системы области времени. sys является моделью idpoly, содержащей идентифицированную полиномиальную модель. h является указателем графика для предвещать графика ответа sys.

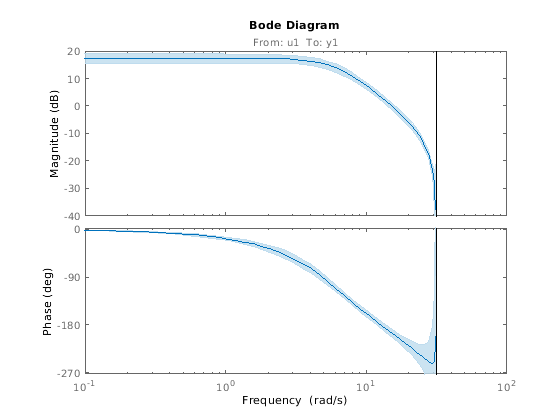

Покажите доверительные границы для sys с помощью 2 стандартных отклонений.

sd = 2;
showConfidence(h,sd);

sd задает количество стандартных отклонений для области уверенности, отображенной на графике.

Альтернативы

Можно в интерактивном режиме включить отображение области уверенности на графике ответа. Щелкните правой кнопкой по графику ответа и выберите Characteristics> Confidence Region.

Смотрите также

| | | |

Представленный в R2012a
