bwulterode

Окончательная эрозия

Синтаксис

BW2 = bwulterode(BW)

BW2 = bwulterode(BW,method)

BW2 = bwulterode(___,conn)

Описание

BW2 = bwulterode(BW) вычисляет окончательную эрозию двухуровневого изображения BW. Окончательная эрозия BW состоит из региональных максимумов Евклидова преобразования расстояния дополнения BW.

BW2 = bwulterode(BW,method) указывает, что расстояние преобразовывает метод.

BW2 = bwulterode(___,conn) задает пиксельную возможность соединения.

Примеры

свернуть все

Выполните окончательную эрозию двухуровневого изображения

Попробовать в MATLAB

Считайте двухуровневое изображение в рабочую область и отобразите ее.

originalBW = imread('circles.png');
imshow(originalBW)

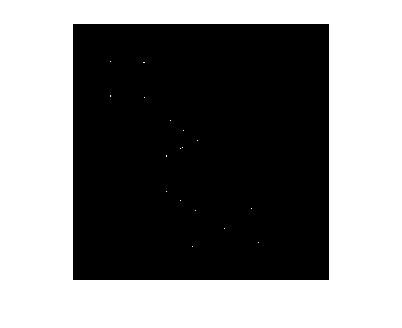

Выполните окончательную эрозию изображения и отобразите его.

ultimateErosion = bwulterode(originalBW);
figure, imshow(ultimateErosion)

Входные параметры

свернуть все

`BW` — Двухуровневое изображение
числовой массив | логический массив

Двухуровневое изображение, заданное как числовой или логический массив любой размерности. Для числового входа любые ненулевые пиксели считаются 1 (true).

Пример: BW = imread('circles.png');

`method` — Расстояние преобразовывает метод
`'euclidean'` (значение по умолчанию) | `'quasi-euclidean'` | `'cityblock'` | `'chessboard'`

Расстояние преобразовывает метод, заданный как одно из значений в этой таблице.

Метод	Описание
`'chessboard'`	В 2D расстояние шахматной доски между (x ₁, y ₁) и (x ₂, y ₂) макс. (│x1 – x ₂ │, │ y ₁ – y ₂ │).
`'cityblock'`	В 2D cityblock расстояние между (x ₁, y ₁) и (x ₂, y ₂) │x1 – x ₂ │ + │y1 – y ₂ │
`'euclidean'`	В 2D Евклидово расстояние между (x ₁, y ₁) и (x ₂, y ₂) $\sqrt{{(x_{1} - x_{2})}^{2} + {(y_{1} - y_{2})}^{2}} .$
`'quasi-euclidean'`	В 2D квазиевклидово расстояние между (x ₁, y ₁) и (x ₂, y ₂) $\| x_{1} - x_{2} \| + (\sqrt{2} - 1) \| y_{1} - y_{2} \|, \| x_{1} - x_{2} \| > \| y_{1} - y_{2} \|$ $(\sqrt{2} - 1) \| x_{1} - x_{2} \| + \| y_{1} - y_{2} \|, в противном случае .$

Для получения дополнительной информации смотрите Преобразование Расстояния Двухуровневого изображения.

`conn` — Пиксельная возможность соединения
`4` | `8` | `6` | `18` | `26` | 3-by-3-by-... Матрица-by-3 `0` s и `1` s

Пиксельная возможность соединения, заданная как одно из значений в этой таблице. Возможностью соединения по умолчанию является 8 для 2D изображений и 26 для 3-D изображений.

Значение	Значение
Двумерные возможности соединения
4	Пиксели соединяются, если их ребра затрагивают. Окружение пикселя является смежными пикселями в горизонтальном или вертикальном направлении.
8	Пиксели соединяются, если их ребра или углы затрагивают. Окружение пикселя является смежными пикселями в горизонтали, вертикальным, или диагональным направлением.
3D возможности соединения
6	Пиксели соединяются, если их поверхности затрагивают. Окружение пикселя является смежными пикселями в: Одно из этих направлений: в, левый, правильный, и вниз
18	Пиксели соединяются, если их поверхности или ребра затрагивают. Окружение пикселя является смежными пикселями в: Одно из этих направлений: в, левый, правильный, и вниз Комбинация двух направлений, таких как право вниз или в -
26	Пиксели соединяются, если их поверхности, ребра или углы затрагивают. Окружение пикселя является смежными пикселями в: Одно из этих направлений: в, левый, правильный, и вниз Комбинация двух направлений, таких как право вниз или в - Комбинация трех направлений, такой как "в праве" или "в сниженном"

Для более высоких размерностей bwulterode использует значение по умолчанию conndef(ndims(BW),'maximal').

Возможность соединения может также быть задана более общим способом к любой размерности путем определения 3-by-3-by-... Матрица-by-3 0 s и 1 s. 1 - оцененные элементы задают местоположения окружения относительно центрального элемента conn. Обратите внимание на то, что conn должен быть симметричным о своем центральном элементе. Смотрите Задающие Пользовательские Возможности соединения для получения дополнительной информации.

Типы данных: double | logical
