шахматная доска

Создайте изображение шахматной доски

свернуть все на странице

Синтаксис

I = checkerboard
I = checkerboard(n)
I = checkerboard(n,p,q)

Описание

пример

I = checkerboard создает 8 8 квадратное изображение шахматной доски, которое имеет четыре идентифицируемых угла. Шаблон шахматной доски составлен из мозаик. Каждая мозаика содержит четыре квадрата, каждого со значением по умолчанию 10 пикселей за сторону. Светлые квадраты на левой половине шахматной доски являются белыми. Светлые квадраты на правильной половине шахматной доски являются серыми.

TILE = [DARK LIGHT; LIGHT DARK]

пример

I = checkerboard(n) создает 8 8 квадратное изображение шахматной доски, где каждый квадрат имеет пиксели n на сторону.

пример

I = checkerboard(n,p,q) создает прямоугольное изображение шахматной доски, где p задает количество строк мозаик, и q задает количество столбцов мозаик. Если вы не используете q, количество значений по умолчанию столбцов к p и шахматной доске является квадратным. Каждый квадрат имеет пиксели n на сторону.

Примеры

свернуть все

Скрипт Open Live Script

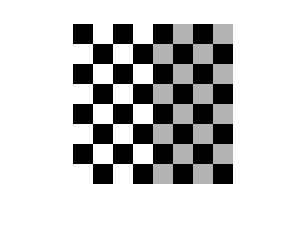

Создайте шахматную доску, где сторона каждого квадрата составляет 20 пикселей в длине.

I = checkerboard(20);

Отобразите шахматную доску.

imshow(I)

Скрипт Open Live Script

Создайте прямоугольную шахматную доску, которая является 2 мозаиками высоко и 3 широкими мозаиками. Сторона каждого квадрата составляет 20 пикселей в длине.

J = checkerboard(20,2,3);

Отобразите шахматную доску.

figure
imshow(J)

Скрипт Open Live Script

Создайте черно-белую шахматную доску с размером мозаики по умолчанию и количеством по умолчанию строк и столбцов.

K = (checkerboard > 0.5);

Отобразите шахматную доску.

figure
imshow(K)

Входные параметры

свернуть все

Длина стороны в пикселях каждого квадрата в шаблоне шахматной доски, заданном как положительное целое число.

Типы данных: single | double | int8 | int16 | int32 | int64 | uint8 | uint16 | uint32 | uint64

Количество строк мозаик в шаблоне шахматной доски, заданном как положительное целое число. С тех пор существует четыре квадрата на мозаику, существуют строки 2*p квадратов в шахматной доске.

Типы данных: single | double | int8 | int16 | int32 | int64 | uint8 | uint16 | uint32 | uint64

Количество столбцов мозаик в шаблоне шахматной доски, заданном как положительное целое число. Если вы не используете q, значения по умолчанию значения к p и шахматной доске является квадратным. С тех пор существует четыре квадрата на мозаику, существуют столбцы 2*q квадратов в шахматной доске.

Типы данных: single | double | int8 | int16 | int32 | int64 | uint8 | uint16 | uint32 | uint64

Выходные аргументы

свернуть все

Прямоугольное изображение с шаблоном шахматной доски, возвращенным как 2D числовой массив. Светлые квадраты на левой половине шахматной доски являются белыми. Светлые квадраты на правильной половине шахматной доски являются серыми.

Типы данных: double

Смотрите также

|

Представлено до R2006a
