Этот пример показывает, как измерить источник света графика eSFR с помощью серых КОРОЛЕЙ закрашенной фигуры. Пример затем балансы белого изображение графика eSFR.

Считайте изображение графика eSFR в рабочую область.

I = imread('eSFRTestImage.jpg');

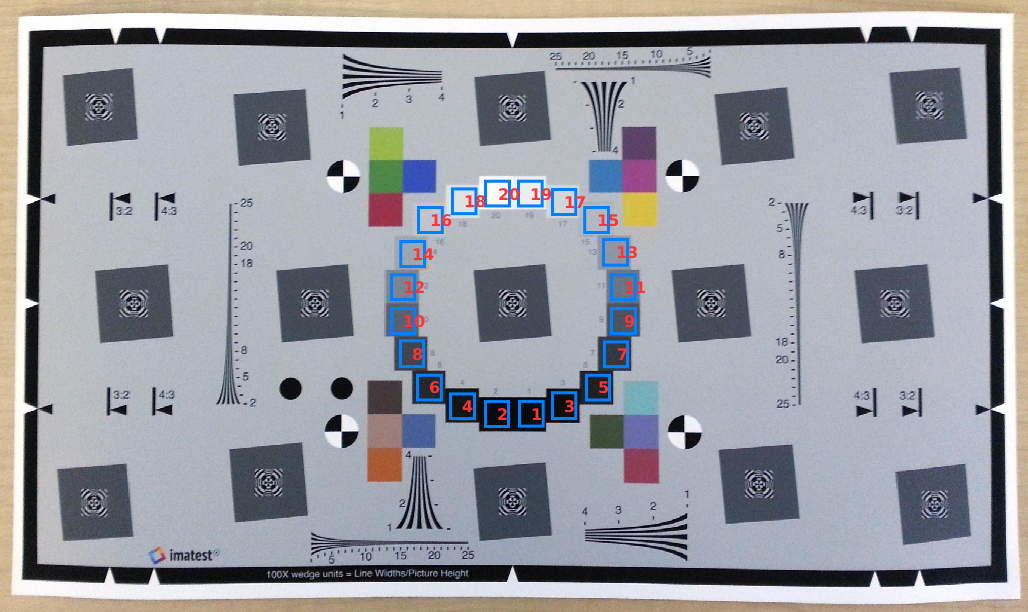

Создайте объект esfrChart. Отобразите график, подсветив 20 серых закрашенных фигур.

chart = esfrChart(I);
displayChart(chart,'displayEdgeROIs',false, ...
    'displayColorROIs',false,'displayRegistrationPoints',false)

Оцените источник света с помощью серых КОРОЛЕЙ закрашенной фигуры. Источник света имеет более сильный синий компонент, чем красный и зеленый цвет. Этот результат сопоставим с изображением тестового графика, который имеет синий оттенок.

illum = measureIlluminant(chart)

illum = 1×3

  110.9147  116.0008  123.2339

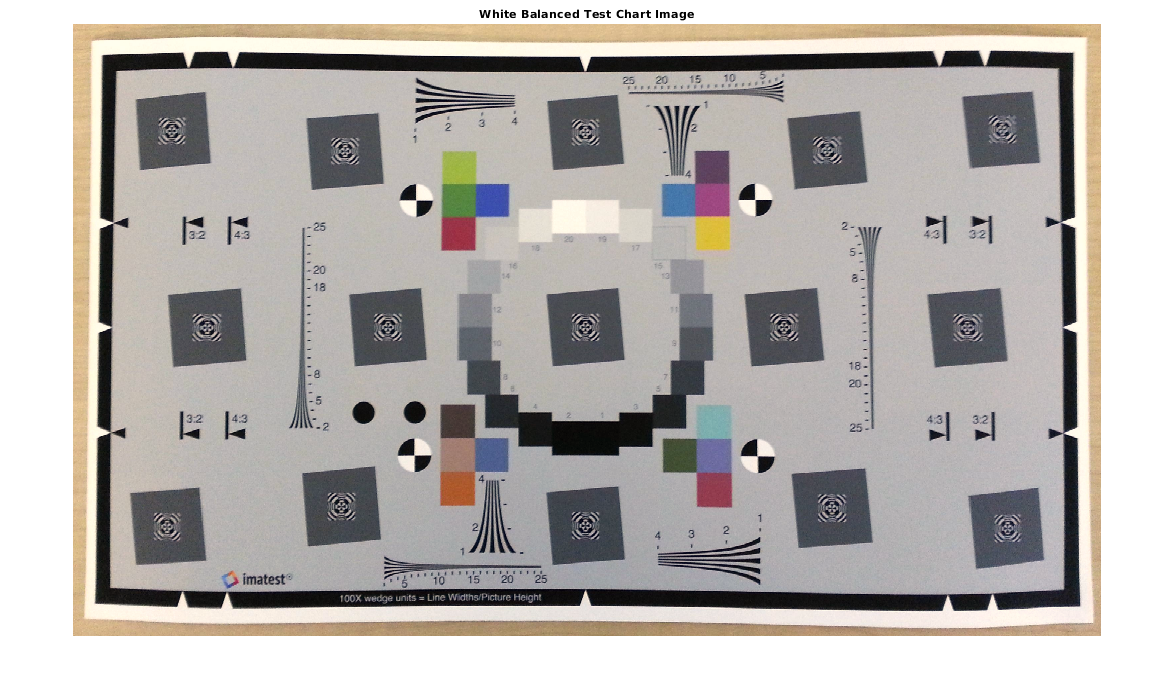

Баланс белого изображение графика и отображение результат. Белое сбалансированное изображение имеет меньше синего оттенка, особенно в средних серых закрашенных фигурах и по фону изображения.

J = chromadapt(I,illum);
imshow(J)
title('White Balanced Test Chart Image')

Можно использовать предполагаемый источник света для баланса белого другие изображения, полученные при подобных условиях освещения.
